Раздел 3d станет текущим и видимым. Обратите внимание на то, что флаг видимости текущего раздела выделен серым цветом фона.

Установить выбранный раздел Текущим можно тек же двойным щелчком левой кнопки мыши на его имени, а так же через контекстное меню.

4. Щелчками левой кнопки мыши на квадратиках слева от соответствующего названия, отключите видимость раз­де­лов default и Размеры.

Итак, Вы получили изображение всех 3D эле­ментов проекта Sample3d (см рисунок слева).

Повращайте модель. Посмотрите на нее с разных направлений.

После выполнения упражнений, Ваша модель содержит три раздела: 3D, default и Размеры.

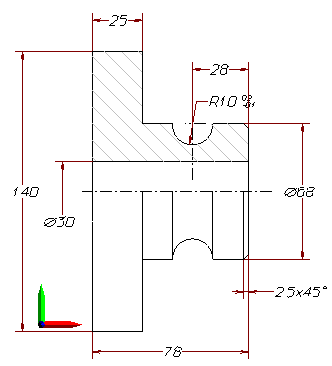

Для закрепления навыков, получите изображения, показанные на рисунках внизу, изменяя видимость этих разделов.

Плоское черчение (ручка)

Этот урок показывает, как использовать инструменты bCAD для плоского черчения. Вы научитесь применять несколько инструментов различными способами.

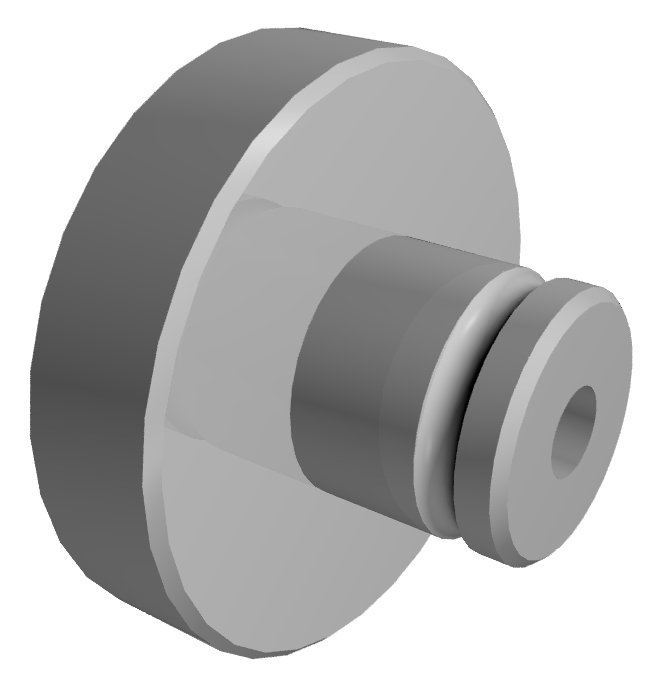

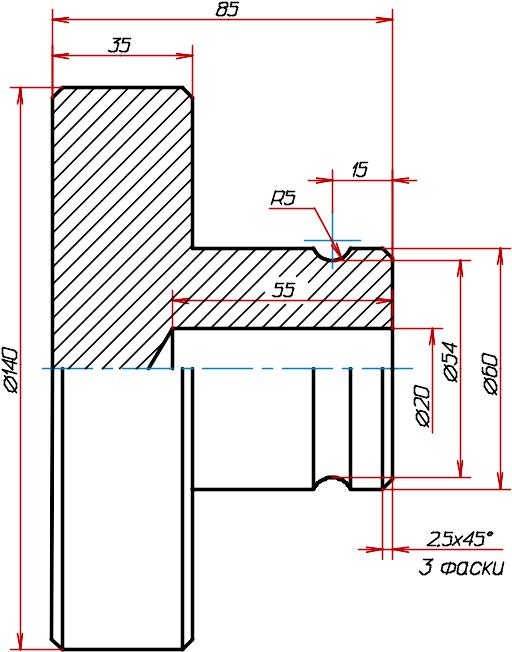

На рисунке выше, показан чертеж, который Вы получите к концу урока. Слева изображена объемная деталь, выполненная по этому чертежу. Перед выполнением урока, Вы можете посмотреть на готовый пример чертежа IDT_0035. Он находится на компакт‑диске bCADa в папке ... \ docs \ Primery uchebnika \ Ruchka файл  Ruchka.bdf.

Перед выполнением урока, распечатайте эту страницу. Пусть она лежит у Вас на столе рядом с монитором.

Подготовка к работе

Вам предлагается проделать большой цикл настройки bCADа. Такую работу приходится делать довольно редко. Все Ваши настройки bCAD запоминает при выходе из программы и если их никто не меняет, то выполнять эти так много действий больше не придется.

Настройте параметры отображения:

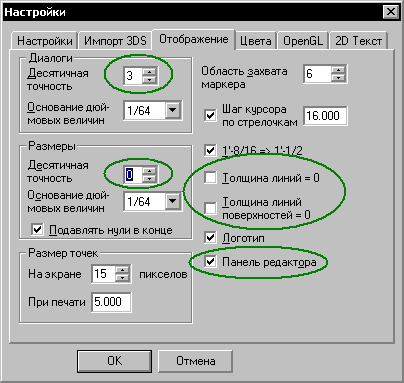

1. Выберите в меню Файл пункт Настройки, затем, в появившейся одноименной панели – закладку Отображение.

2. Установите в графе Диалоги параметр Десятичная точность = 3. Во всех диалогах bCAD будет использовать величины, вычисленные с этой точностью. Величину можно ввести с клавиатуры, а можно – изменить кнопками  .

   Установите в графе Размеры параметр Десятичная точность = 0. И флаг Подавлять нули в конце. При автоматической простановке размеров bCAD будет предлагать величины, вычисленные с этой точностью, а в конце чисел не будет лишних нулей. Снимите флаги Толщина линий = 0 и Толщина линий поверхности = 0. Установите флаг Панель редактора.

3. Остальные значения – по Вашему желанию. Щелкните мышью по кнопке OK. или нажмите клавишу Enter.

Панель исчезнет с экрана.

Установите необходимые панели инструментов:

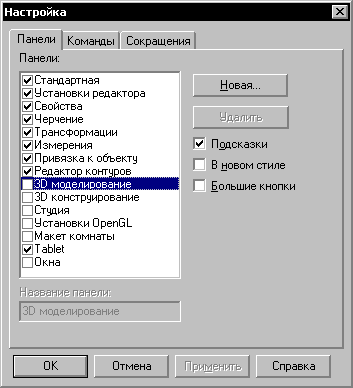

Выберите в главном меню пункты Панели  Настройка  Панели. На экране появится панель Настройка. Щелчками левой кнопки мыши установите флажки у панелей: Стандартная, Установки редактора, Свойства, Черчение, Трансформации, Измерения, Привязка к объекту, Редактор контуров. Именно эти панели содержат инструменты необходимые для построения чертежа. У остальных панелей флаги можно снять. Чтобы не отвлекали. Установите флаг Подсказки. Всплывающие подсказки помогут Вам искать нужную кнопку.

4. Щелкните мышью по кнопке OK. или нажмите Enter.

Панель исчезнет с экрана. Одновременно исчезнут панели, возле названия которых были сняты галочки.

При выполнении этого упражнения, можно отключить так же панель Свойства. Это позволит сэкономить место на экране маленького монитора.

Все дальнейшие настройки запоминаются в файле модели. Вам не потребуется устанавливать их в следующий раз, когда потребуется продолжить работу с ней.

Внимательно прочитайте в книге bCAD Руководство пользователя в разделе Меню Файл пункт Создать.

Создайте новую модель IDT_0265:

1. Нажмите кнопку Создать на панели инструментов Стандартная или выберите одноименный пункт в меню Файл.

Исходные значения настроек при создании файла bCAD берет из стандартного шаблона – файла init.bdf . Он находит­ся в папке, в которую установлен bCAD. Обычно это "C:\Program Files\bCAD".

Установите масштаб построений:

1. Нажмите кнопку Установки редактора панели Рабочие параметры редактора (клавиша F5).

На экране появится одноименная панель. Установите Масштаб = 1 : 1, Превышение = 0. Все построения будем вести в одной плоскости XOY. Щелкните мышью по кнопке OK. или нажмите клавишу Enter. Панель исчезнет с экрана.

Настройте параметры системы координат:

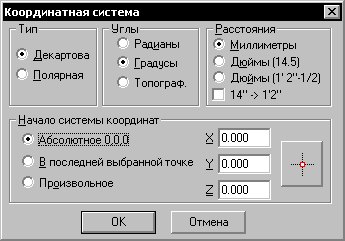

Нажмите на панели Установки редактора кнопку Координаты (клавиша F6). На экране появится панель Координатная система. Установите необходимые параметры: Тип – Декартова, Углы – градусы, Расстояния – миллиметры, Начало системы координат – Абсолютное. Щелкните мышью по кнопке OK. или нажмите клавишу Enter.

Панель исчезнет с экрана.

Настройте параметры сетки:

Сетка на экране и выравнивание по ней существенно облегчают построения. Особенно мышью. Ориентируясь по линиям регулярной сетки легко определять размеры элементов и расстояния между ними. В общем, на миллиметровке чертить проще, чем на ватмане.

1. Нажмите на панели Установки редактора кнопку Сетка (клавиша F7).

На экране появится панель Сетка.

2. Установите необходимые параметры. Удобно использовать Шаг = 5 мм. Установите флаги Показывать и Выравнивать. Вид сетки произвольный. Авторы предпочитают “крестики” и 10+ (каждые десять шагов – линия). Цвет крестиков (верхняя кнопка)– потемнее, линий (нижняя кнопка) – светлый. Минимальный размер ячейки (расстояние между точками), при котором ее видно на экране = 7, а для каждой 10-й = 2. Попробуйте поиграть этими параметрами. Устанавливайте значения и уменьшайте / увеличивайте изображение на экране до пропадания / появления сетки. Подберите настройки, удобные для Ваших глаз.

3. Щелкните мышью по кнопке OK. или нажмите клавишу Enter.

Панель исчезнет с экрана. На экране появится сетка с новыми параметрами.

Если сетки на экране нет – увеличьте масштаб изображения на экране. Сетка автоматически скрывается, когда размер точки (ячейки) становится меньше установленного минимального.
