Новый раздел и его наполнение

После выполнения предыдущего упражнения, естественно возникает вопрос: "Как получить модель, объекты в которой разложены по нужным разделам"? Ответ на него должны дать упражнения этого цикла.

В bCAD реализованы два основных метода такого разделения:

• Принцип текущего раздела.

• Перенос объекты в другой раздел.

Методы взаимно дополняют друг друга.

Принцип текущего раздела заключается в том, что новый объект всегда попадает в раздел, который назначен текущим. Чтобы получить нужное разделение, нужно заранее создать разделы и, перед построением объекта, устанавливать текущим, тот раздел, в который этот объект должен попасть. Подход хороший, но, на практике, редко удается предусмотреть заранее потребность в разделах и не ошибиться с установкой текущего.

Второй метод предполагает, создать необходимые разделы после построения модели, и перенести нужные объекты в них.

Некоторые инструменты-приложения специализированных пакетов сами создают определенные разделы и размещают в них создаваемые объекты. Например, приложение Прямоугольная панель  пакета bCAD Мебель, создает объекты в разделе 3D панели.

Итак, чтобы реализовать оба подхода нужно уметь:

• Создавать новый раздел.

• Устанавливать раздел текущим.

• Переносить объект в другой раздел.

Основное внимание в упражнениях уделено второму подходу т.к. начинающим пользователям его проще реализовать в своей работе. Тем не менее, выполнив упражнения, Вы узнаете все, что необходимо для реализации первого.

Чтобы выполнить этот цикл упражнений, откройте на компакт-диске bCAD файл проекта ...\ Primery uchebnika \ Prosmotr modelej \ SAMPLE3D.bdf .

Создание нового раздела

Проект SAMPLE3D.bdf имеет только один раздел — default. Этот раздел bCAD создает автоматически, и удалить его нельзя. Все эле­менты проекта размещены именно в этом разделе.

Создадим новый раздел, чтобы, в дальнейшем, перенести в него все размерные надписи. Назовем новый раздел – Раз­меры.

Перед выполнением этого упражнения внимательно прочитайте в книге bCAD Руководство пользователя пункт  Сменить раздел в разделе Панель инструментов Свойства.

Создайте новый раздел: Нажмите кнопку Разделы на панели Установки редактора (можно просто нажать клавишу F4).

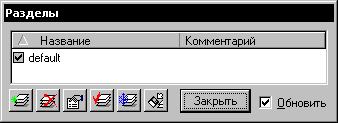

На экране появится панель управления Разделы (см. рисунок). В ее списке разделов всегда имеется default. Теперь можно создавать новые разделы. Нажмите на панели Разделы кнопку Новый . На панели появится поле для ввода имени нового раздела (оно подсвечено другим цветом). Наберите на клавиатуре имя нового раздела, в нашем случае, слово "Размеры" и нажмите клавишу Enter. Для завершения работы с разделами щёлкните мышью по кнопке Закрыть или нажмите клавишу Enter.
