Просмотр сложных проектов (Разделы)

Этот упражнений показывает, как использовать деление проекта на Разделы  . Такое деление введено, в первую очередь, для работы со сложными моделями, когда одни элементы закрывают другие или отвлекают внимание от главного. Оно позволяет делать часть объектов модели невидимыми и выключать из работы. Мгновенно "убирать" стенки, скрывать ненужные на данный момент детали и т.п.

Выполнив цикл упражнений, Вы сможете управлять видимостью разделов модели, создавать новые разделы и переносить в них существующие объекты.

Механизм разделов очень прост:

• В проекте имеются списки объектов, называемые разделами.

• Каждый объект проекта обязательно принадлежит какому-нибудь разделу. Раздел может быть видимым или невидимым.

• На экране отображаются объекты только видимых разделов. Именно с ними можно выполнять операции. Если отключить видимость раздела (сделать его невидимым), то все его объекты исчезнут с экрана. Но в проекте останутся!

• Объекты можно перемещать из одного раздела в другой.

При переносе объекта в невидимый раздел он исчезает с экрана. Чтобы исчезнувшие объекты вновь появились на экране достаточно включить видимость соответствующего раздела. Например, вспомогательные элементы (элементы, используемые для построений) лучше не удалять из проекта, а размещать в отдельном разделе. Отклю­чите видимость раздела, и они перестанут Вам мешать, но помогут при внесении изменений в проект.

Перед выполнением этого цикла упражнений полезно прочитать в книге bCAD Руководство пользователя:

• в разделе Панель инструментов Установки редактора пункт    Разделы.

• в разделе Панель инструментов Свойства – пункт  Сменить раздел.

• в разделе Управление программой – пункт Указание объектов для выполнения действий;

• в разделе Панель инструментов Стандартная – пункты  По­метить,  Снять пометку;

Видимость разделов

Это упражнение показывает, как управлять видимостью разделов, т.е. включать и выключать ее. В модели может быть много разделов. Вы видите на экране и работаете только с теми объектами, которые находятся в видимых разделах. Если видимость Раздела отключить – все его объекты исчезнут с экрана. Но в проекте останутся! Чтобы они вновь появились, достаточно включить видимость соответствующего раздела. И с ними вновь можно будет работать. Включают и выключают разделы на диалоговой панели, которую вызывают кнопкой Разделы панели Установки редактора, клавишей F4 или через соответствующий пункт меню Инструменты.

Подготовьтесь к упражнению:

1. Откройте на компакт-диске bCAD файл проекта ... \ docs \ Primery uchebnika \ Prosmotr modelej \ round_table.bdf  .

На экране появится окно редактирования проекта.

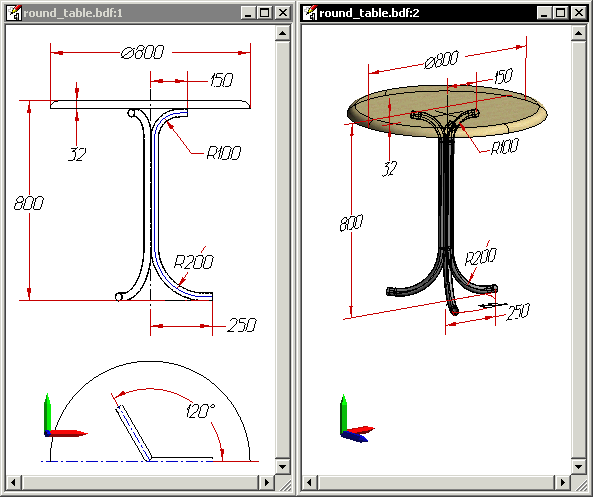

2. Создайте Новое окно (одноименный пункт меню Окно) и разместите оба окна на экране рядом (меню Окно \ Разбить по вертикали).

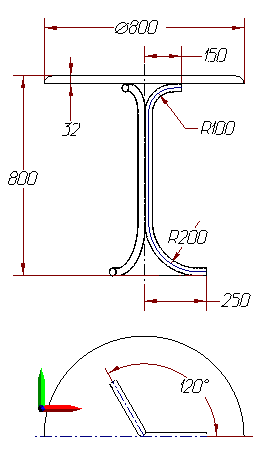

Вы видите чертеж столика для бара. Все объекты лежат в одной плоскости. Чтобы убедиться в этом, можете посмотреть на модель с разных направлений.

На самом деле, кроме чертежа, в проекте имеется и полная 3D модель этого столика, но ее на экране не видно. Она не мешает работать с чертежом.

Однако, если потребуется показать ее, то это сделать очень легко.

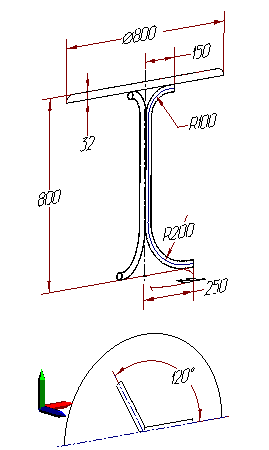

1. Установите во втором окне именованный вид Демо (Именованные точки зрения  → Демо → OK).

   Шаг 1		Шаг 3

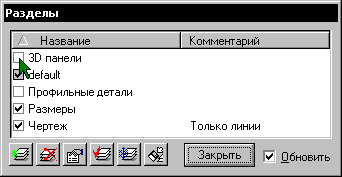

   Нажмите кнопку Разделы панели Установки редактора или клавишу F4 (такая же кнопка есть и на панели окна). На экране появится диалог Разделы (см. рисунок ниже). Каждый раздел имеет собственное, уникальное Название. Его дает пользователь, когда создает раздел.

2. Установите флаг (галочку) Обновить, если он снят.

Теперь включение и выключение видимости раздела будет мгновенно отрабатываться в окне. В противном случае, результаты установки будут видны только после закрытия диалога.

Включите видимость раздела 3D панели – установите галочку перед его именем (щелчок на ней левой кнопки мыши). На экране появится столешница, которая до этого просто была невидима (см. рисунок). Включите видимость раздела Профильные детали.

На экране появятся ножки стола. Итак, в одном окне виден чертеж, а в другом изображение, которое подходит для иллюстрации в цветном каталоге или инструкции. И на том, и на другом виде модели можно работать дальше, и то, и другое изображение можно напечатать.

Отключите видимость раздела Чертеж. Изображение чертежа исчезнет (см. рис. справа). Нажмите кнопку Закрыть. Панель Разделы исчезнет. В окне сохранится новая видимость разделов. В одном файле можно иметь и чертежи и 3D модели для конструирования и для демонстрации. Информацию можно быстро скрыть, если она в данный момент лишняя и, при необходимости, снова показать. Вы можете повращать изображение мышью, посмотреть на модель с главных направлений.

Настройки видимости разделов индивидуальны для каждого окна редактирования. Один и тот же раздел может быть в одном окне виден, а в другом – нет.

Для закрепления навыков, самостоятельно сделайте следующее:

1. Последовательно оставляя включенным только один раздел, выясните, что находится в каждом из разделов.

2. Получите изображение, показанное на рисунке справа.
