Сравнение режимов "Только каркас" и "Абрис каркаса"
На загруженной модели очень хорошо видна разница между режимами отображения Только каркас и Абрис каркаса.
Только каркас |
Абрис каркаса |
|
|
|
Для сравнения удобно создать Новое окно, разместить окна рядом и установить в них разные режимы. |
В режиме Только каркас, bCAD показывает на экране все ребра 3D поверхностей, а в режиме Абрис каркаса только те, которые обрисовывают ее абрис (силуэт).
Режим Только каркас требуется при создании и модификации кривых 3D поверхностей. В остальных случаях, как правило, удобнее режим Абрис каркаса. В нем не только легче отыскать объект в сложной модели, но и быстрее перерисовывается изображение.
Именованные точки зрения
Было бы очень утомительно устанавливать нужные точки зрения каждый раз после загрузки проекта. Особенно если нужно быстро продемонстрировать полученные результаты и показать их с самых выгодных сторон.
Текущую точку зрения любого Окна редактирования можно сохранить в фале чертежа и в дальнейшем устанавливать быстро и легко. Для этого служит инструмент Именованные точки зрения панели Установки редактора.
|
Внимательно прочитайте в книге bCAD Руководство пользователя в разделе Установки редактора пункт Именованные точки зрения. |
Опять вернемся к модели тумбы (проект ...\ Primery uchebnika \ Prosmotr modelej \ tumba.bdf с компакт-диска bCAD), который рассматривали с разных сторон и вертели. В ней уже есть два вида добавленных автором: "Удобный вид" и "Камера01".
|
Возможно, он у Вас все еще открыт, после выполнения предшествующих упражнений урока. Если закрыт, то его можно быстро открыть через список меню Файл. |
Установите в окне вид из списка:
Для начала, переключитесь на окно tumba.bdf;2, установите в нем Вид спереди (Ctrl+F) и покрутите изображение мышью (см. стр. 24).
Как теперь восстановить исходный вид? В общем случае – никак. Но этот вид модель "помнит".

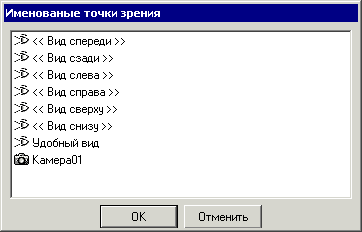

На экране появится панель управления со списком видов (см. рис. справа). Первый шесть видов – главные виды. Они есть всегда. Следующие два вида – Удобный вид и Камера01 – были добавлены при создании проекта. |
|
Выберите в списке пункт Удобный вид.
Нажмите кнопку OK.
|
Вместо выбора в списке и нажатия OK, можно дважды щелкнуть на имени вида. |
В окне Вы увидите первоначальное изображение, как при открытии файла.
Теперь попробуйте сами установить и запомнить новый вид модели. Установите в окне редактирования вид, соответствующий изометрии:

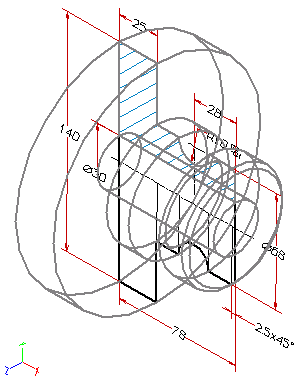

Вы получите изображение, показанное на рисунке справа. |
|
Запомните точку зрения, установленную в окне редактирования:
Нажмите кнопку Именованные точки зрения панели инструментов Установки редактора или нажмите клавишу F9.
На экране появится одноименная панель (см. рисунок выше).
|
|
Наберите на клавиатуре название точки зрения. Например, Диметрия.
Щёлкните по кнопке OK панели.
Никаких изменений не произошло.
Убедитесь, что модель "помнит" новый вид:
Установите в окне Вид спереди (Ctrl+F) или любой другой.
Сохраните (Ctrl+S) и закройте файл проекта (меню Файл \ Закрыть).
|
Записать на компакт-диск нельзя. Поэтому нужно указать любую доступную Вам для записи папку. Можно дать файлу новое имя. |
Точка зрения тоже была записана в файл проекта. Теперь, в любом Окне редактирования этого проекта, Вы сможете легко её установить.
Откройте файл проекта, который Вы только что сохранили.
Как видите, вид в окнах редактирования сохранился. Точка зрения та же, что была в момент сохранения файла, т.е. вид спереди.
Нажмите кнопку Именованные точки зрения на панели инструментов Установки редактора (быстрее и удобнее нажать клавишу F9).
На экране появится одноименная панель Именованные точки зрения.
Щёлкните по имени вида Диметрия и нажмите кнопку OK панели (быстрее – двойной щелчок на имени).
В окне редактирования установится сохраненная точка зрения.
Закройте файл проекта.
|
Установка Именованной точки зрения (F9) не требует остановки инструмента. Вы можете, например, указать начальную точку отрезка, изменить точку зрения и, после этого указать конец отрезка. |
Упражнение закончено.
