Панель 3d Точка зрения
Аксонометрии

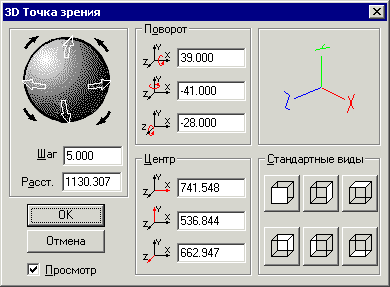

Когда величины углов поворота для нужной точки зрения известны, то установить ее можно путем ввода значений непосредственно в соответствующие поля панели 3D Точка зрения . Получите этим способом изображения проекта соответствующие стандартным аксонометрическим проекциям.
Чтобы начать упражнение, откройте на компакт-диске bCAD файл проекта ...\ Primery uchebnika \ Prosmotr modelej \ SAMPLE3D.bdf .
|
Возможно, он у Вас все еще открыт, после выполнения первых упражнений урока. Если закрыт, то его можно быстро открыть через список меню Файл. |

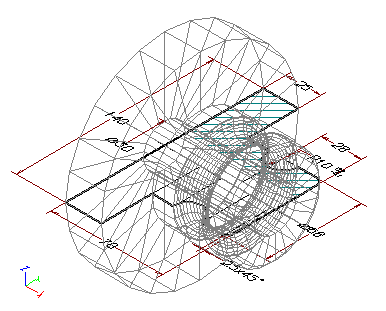

Получите вид соответствующий прямоугольной диметрии:
|
|
|
Полученное изображение мало отличается от прямоугольной диметрии (см. рисунок слева). Значения углов можно немного округлить. Величины вокруг оси OX = 44, вокруг оси OY = 60, вокруг оси OZ = 40 вполне приемлемы. |
Создайте Новое окно (меню Окно) и получите в нем вид с округленными значениями углов. Сравните оба вида визуально. Сравнивать будет удобнее, если разбить окно по вертикали ( или меню Окно). На наш взгляд, с округленными значениями выглядит лучше.
|

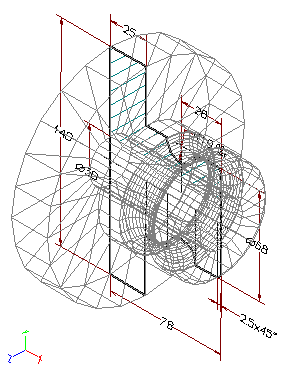

Получите вид соответствующий прямоугольной изометрии:
Полученное изображение мало отличается от прямоугольной изометрии. |
Значения углов можно округлить. Величины вокруг оси OX = 45, вокруг оси OY = 35, вокруг оси OZ = 30 то же приемлемы.
Получите вид с округленными значениями углов. На наш взгляд, с округленными значениями выглядит ничуть не хуже.
Величины углов поворота могут быть и отрицательными. В этом случае, поворот выполняется в другую сторону. Комбинируя значения величин углов с разными знаками, Вы получите разные изометрические виды.
Получите разные изометрические виды (см. ниже).
Для разнообразия, можно включать разные режимы отображения. Особенно хороши виды в режиме Только видимое .
OX = +45, OY = –35, OZ = –30 |
OX = –45, OY = –35, OZ = –30 |
|
|
Конечно, подобное изображение можно получить и вращая изображение мышью, но попробуйте по телефону объяснить своему коллеге, как же Вы его получили.
