2.Технологический процесс предприятия

Цех среднего машиностроения занимается выпуском сельскохозяйственных машин: зерноуборочных и кормоуборочных комбайнов, сеялок общего назначения и рассадопосадочных машин. В производстве предусмотрено подъемно-транспортное оборудование, токарные, фрезерные, шлифовальные и другие станки.

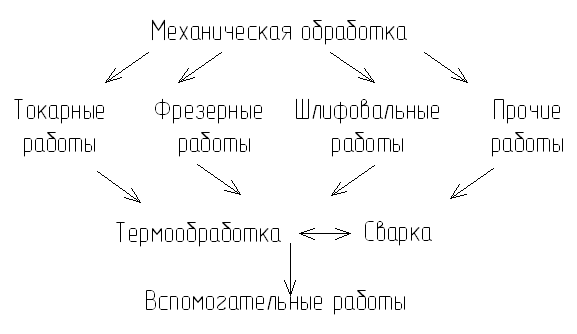

Осуществление технологического процесса производится по следующей схеме.

3. Подъемно-транспортное оборудование

По заданию на проектирование для перемещения грузов по пролетам и над технологическим оборудованием требуется следующее ПТО:

мостовые краны:

• в блоке «А» – грузоподъемностью 30 т с зоной обслуживания в осях И-С;

• в блоке «Б» - грузоподъемностью 20 т с зоной обслуживания в осях 7-13;

подвесные краны:

- в блоке «В» –кран с грузоподъемностью 3,0т с зоной обслуживания в осях Д-Ж;

Основные параметры мостовых кранов по ГОСТ 3332-54

Грузоподъемность, т	Пролет крана, м	Крановый габарит здания, мм	Габарит крана от оси головки рельса, мм			ширина крана, мм	тип рельса
			Вверх	Вниз	Наружу
20	34,5	2250	1900	900	260	6300	КР-70
30	22,5	2950	2750	650	300

Основные размеры кранового рельса по ГОСТ 4121-62:

Тип	b	b/h	S	h1	h2	R
КР-70	70	120	28	32,5	24	400

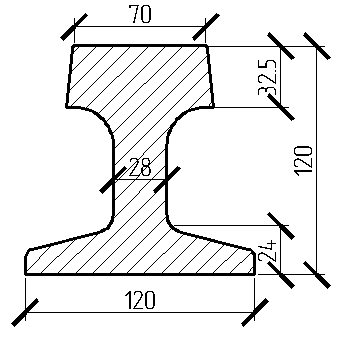

Рис.3.1. Рельс крановый КР70

Основные параметры подвесных электрических однобалочных кранов по ГОСТ 7890-67

Грузоподъемность	Основные параметры крана, м				Балки I № по ГОСТ5157-53
	Пролет	Консоль	База	Ширина	Несущие	Подвесного пути
3,0	9,0	0,9	0,6	1,46	24м	18м

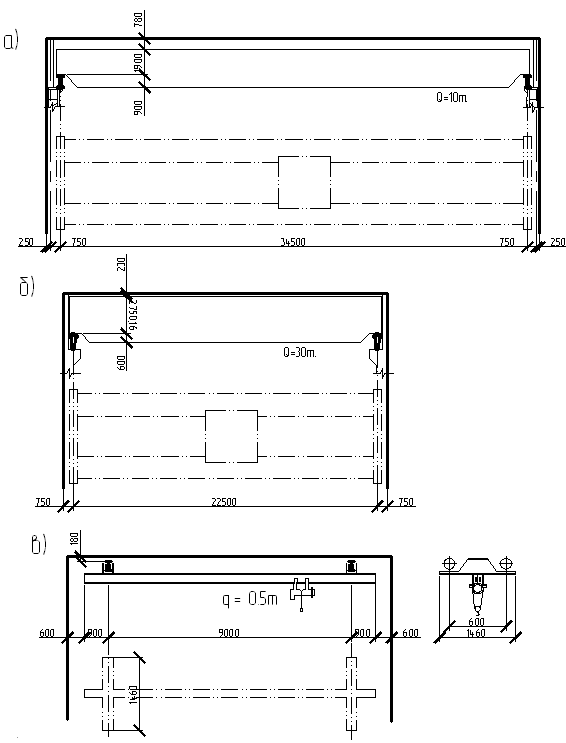

Рис.3.2.: а) для блока А кран мостовой Q=30т,

б) для блока Б кран мостовой Q=20т,

в) для блока В кран подвесной q=3,0т.

4. Объемно-планировочное решение

Здание запроектировано Г-образным в плане, с размерами в осях84,0 х96,6м. Количество пролетов 4 в том числе:

• блок «А» - однопролетный, пролет 36 м, высотой 13,0 м, длиной - 60м,

• блок «Б» - двухпролетный, пролет 18 м, высотой -8,0 м, длиной - 84м,

• блок «В» -однопролетный, пролет 12 м, высотой – 8,4м, длиной - 60м.

Размеры приняты согласно заданию на проектирование. В блоке «А» расположены: отделение механической обработки и отделение термообработки, в блоке «Б» - токарные, фрезерные, шлифовальные работы и сборка , в блоке «В» - вспомогательные работы.

По технологическим соображениям, а также для обеспечения условий эвакуации из здания, запроектированы 7выходов на улицу.

ТЭП объемно-планировочного решения:

- площадь застройки цеха - 4896,0 м²;

• полезная площадь -4812,0м²;

• строительный объем -843480,0 м³;

• площадь ограждающих конструкций -11412м²;
