Представлены балансовые расчеты турбоагрегата ПТ-80-130, проектировочный и поверочный расчёты подогревателя высокого давления(ПВД 7) и сетевого подогревателя(ПСГ-1300-8-3-1). Рассмотрены схемы движения теплоносителей в аппаратах. Приведена методика расчёта. Результаты представлены в удобной для восприятия табличной форме. К работе прилагается графический материал.

Оглавление

2

Введение 3

1.Балансовый расчёт системы регенерации питательной воды турбоагрегата ПТ-80-130 на конденсационном режиме. 5

3)Тепловой расчёт ПВД-7 18

а) Расчёт зоны ОК 18

б) Расчёт зоны КП 20

в) Расчёт зоны ОП 22

2.2.Гидравлический расчет ПВД-7 24

Заключение 33

Список использованной литературы 36

Введение

Курсовой проект состоит из двух частей: проектирование теплообменоого оборудования паротурбинной установки ( подогревателя высокого давления ПВД-7 системы регенерации питательной воды турбоагрегата ПТ-80-130 на конденсационном режиме) и определение его параметров на частичном режиме.

ПТ-80-130 – теплофикационная паровая турбина с промышленным и отопительным отборами пара предназначена для непосредственного привода электрического генератора ТВФ-120-2 с частотой вращения 50 Гц и отпуска тепла для нужд производства и отопления.

Для увеличения эффективности паротурбинной установки применяется система регенеративного подогрева питательной воды паром, отбираемым из нерегулируемых отборов турбины, и имеет четыре ступени подогревателей низкого давления ПНД, три ступени подогревателей высокого давления ПВД и деаэратор. Все подогреватели – поверхностного типа.

Целью данной работы является изучение процесса теплообмена, применительно к паротурбинному оборудованию.

Для достижения намеченной цели необходимо решить ряд задач:

1. Построение процесса расширения пара в h-S диаграмме.

2. Составление сводной таблицы параметров пара и питательной воды на основе диаграммы и таблицы термодинамических свойств воды и водяного пара.

3. Составление балансовых уравнений для всех теплообменных аппаратов, входящих в состав паротурбинной установки (а именно для трех ПВД, деаэратора, четырех ПНД) для определения расходов пара.

4. Анализ типовой конструкции, определение геометрических параметров и составление теплового баланса ПВД-7.

5. Проведение теплового расчета для каждой зоны (охлаждение конденсата, конденсации пара, охлаждение пара) в отдельности.

6. Проведение гидравлического расчета ПВД-7.

7. Построение процесса расширения пара в h-S диаграмме с целью определения параметров пара при работе турбоагрегата на частичном режиме.

8. Выполнение поверочного теплового и гидравлического расчета сетевого подогревателя.

9. Проведение теплового расчета сетевого подогревателя ПСГ 1300-8-3-1

10. Выполним гидравлический расчет сетевого подогревателя ПСГ 1300-8-3-1

1.Балансовый расчёт системы регенерации питательной воды турбоагрегата пт-80-130 на конденсационном режиме.

Система регенеративного подогрева воды включает 4 подогревателя низкого давления ПНД, деаэратор Д и три подогревателя высокого давления ПВД (нумерация подогревателей - по ходу питательной воды от конденсатора).

Принципиальная схема станции изображена на рисунке 1.

Рисунок 1. Принципиальная тепловая схема турбины ПТ-80-130.

Параметры турбины ПТ-80-130 и параметры пара в нерегулируемых отборах турбины на номинальном режиме:

• номинальная мощность 80 МВт

• давление свежего пара 12.8 МПа

• температура свежего пара 555 °С

• давление отработавшего пара 3 кПа

• температура питательной воды 249 °С

Для расчета тепловой схемы методом последовательных приближений строят процесс расширения пара в h-S диаграмме, и находят параметры отборов и основных точек процесса. Диаграмма строится по известным давлениям отборов, относительным внутренним КПД проточной части (η_оi) и по известным КПД дросселирования (η_др).

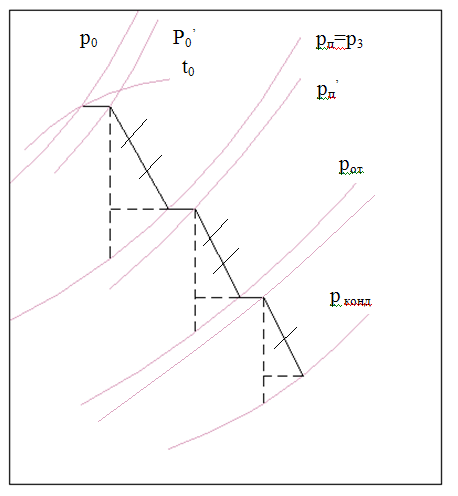

Процесс расширения пара представлен на рисунке 2.

P₁

P₂

P₄

P₅

P₇

h, кДж/кг

S, кДж/кгК

Рисунок 2, Процесс расширения пара в h-S диаграмме.

Принимаем η_оi=0,84, η_др=0,988.

Процесс расширения пара в цилиндре высокого давления строим следующим образом. Начальные значения давления и температуры пара берем в паспортных данных.

p₀=12.8 МПа, t₀=555 ºC.

.

Опускаем вертикаль на изобару, соответствующую давлению промышленного отбора p_п=1,25 МПа.

Реальный теплоперепад составит

Аналогичным способом выполняются расчеты для ЦСД и ЦНД.

Далее составим сводную таблицу параметров термодинамического состояния в системе регенерации питательной воды. Подогрев питательной воды стараются выдержать равномерным. Недогрев питательной воды до температуры насыщения пара составляет θ=2 ºC.

	ПВД 8	ПВД 7	ПВБ 6	Деаэр.	ПНД 4	ПНД 3	ПНД 2	ПНД 1	к
давление пара в отборе, МПа	4,1	1,9	1,25	0,6	0,3	0,125	0,042	0,014	0,003
энтальпия пара, кДж/кг	3225	3060	2960	2850	2750	2640	2490	2365	2210
температура насыщ.пара, ºC	252	210	190	158	133,2	106,4	79,6	52,8	24,1
темп конденс пара, ºC	218	197	166	158	114	87	60	32	-
энтальпия конденсата, кДж/кг	934,5	839,9	701,6	666	478,26	364	251	134	101
температура питательной воды, ºC	250	208	188	158	131,2	104,4	77,6	50,8	-
энтальпия питательной воды, кДж/кг	1095,6	888,6	798,6	666	552	437	324	211	-

Таблица 1. Сводная таблица параметров основных элементов схемы.

Принимаем =0,012, =0,0125, =0,02 .

Где -паровые собственные нужды машинного зала

-паровые собственные нужды парогенератора

- внутристанционные потери конденсата

Так как турбоагрегат работает на конденсационном режиме, расход пара на турбину определится следующим образом:

Принимаем =1,15, =0,95, где -коэффициент регенерации

Расход пара из парогенератора нетто:

Производительность парогенератора брутто

Расход питательной воды

Так как .
