13. Координационные оси

Каждому зданию или сооружению присваивается самостоятельная система обозначений координационных осей.

Координационные оси наносят на изображения тонкими штрихпунктирными линиями с длинными штрихами и обозначают арабскими цифрами и прописными буквами русского алфавита (за исключением букв: Е, З, Й, О, Х, Ц, Ч, Щ, Ъ, Ы, Ь) в кружках диметром 6…8 мм. Пропуски в цифровых и буквенных обозначениях координационных осей, кроме указанных, не допускаются.

Последовательность цифровых и буквенных обозначений координационных осей принимают по плану слева направо и снизу вверх.

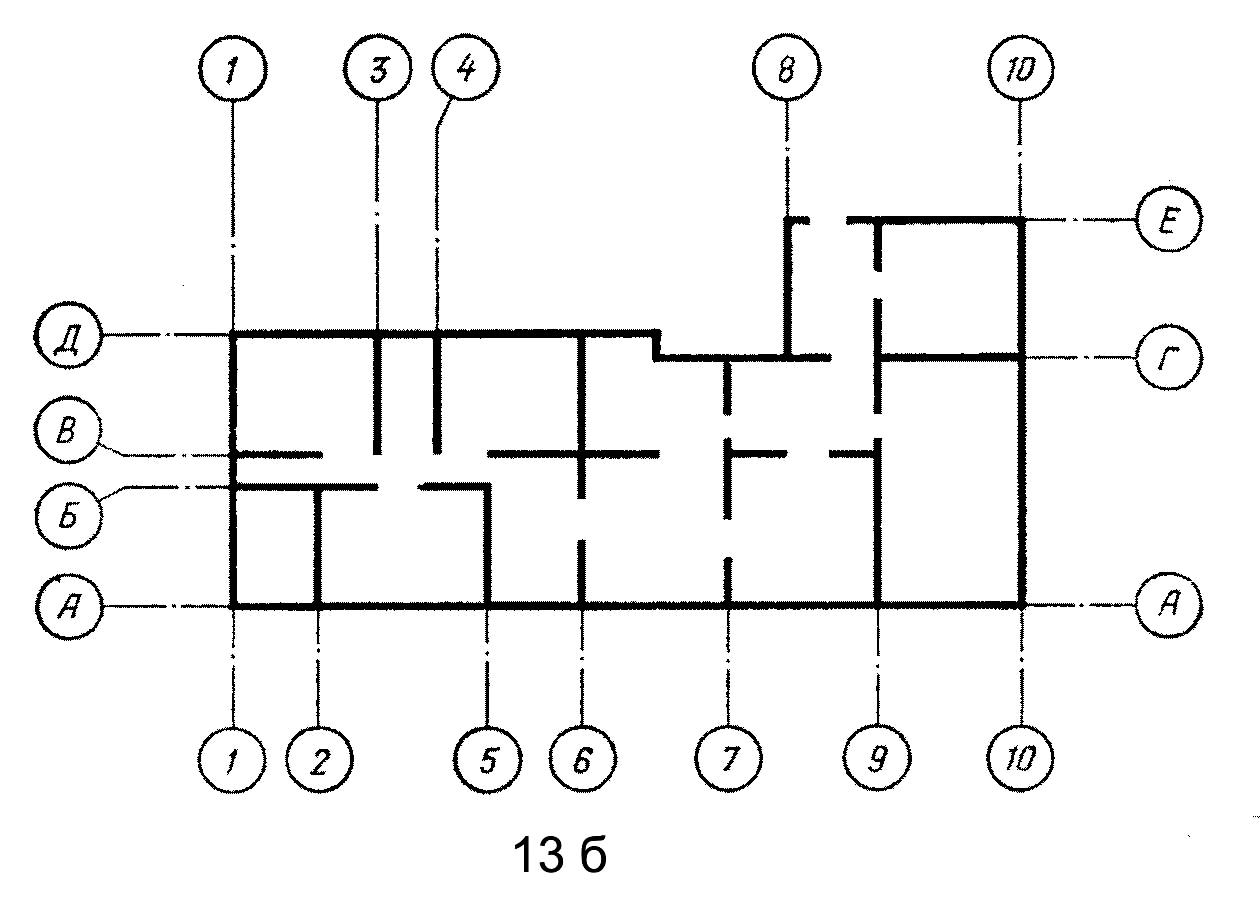

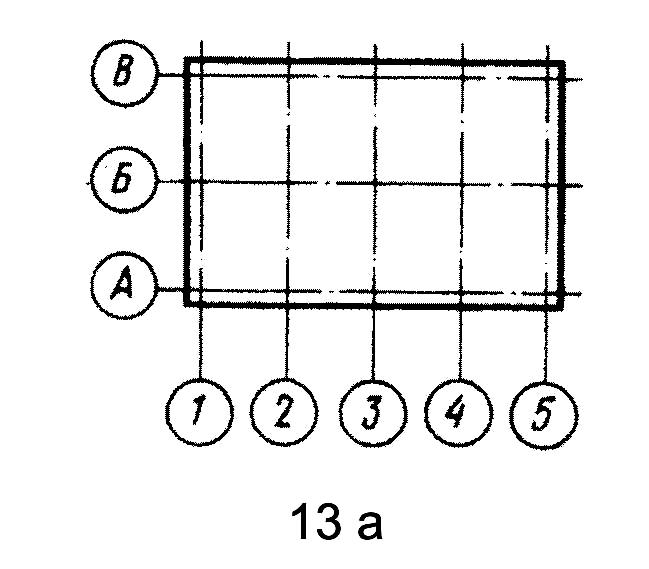

Обозначение координационных осей, как правило, наносят по левой и нижней сторонам плана здания или сооружения (рис.16,а). При несовпадении координационных осей противоположных сторон плана обозначение указанных осей в местах расхождения дополнительно наносят по верхней или правой сторонам (рис.16,б).

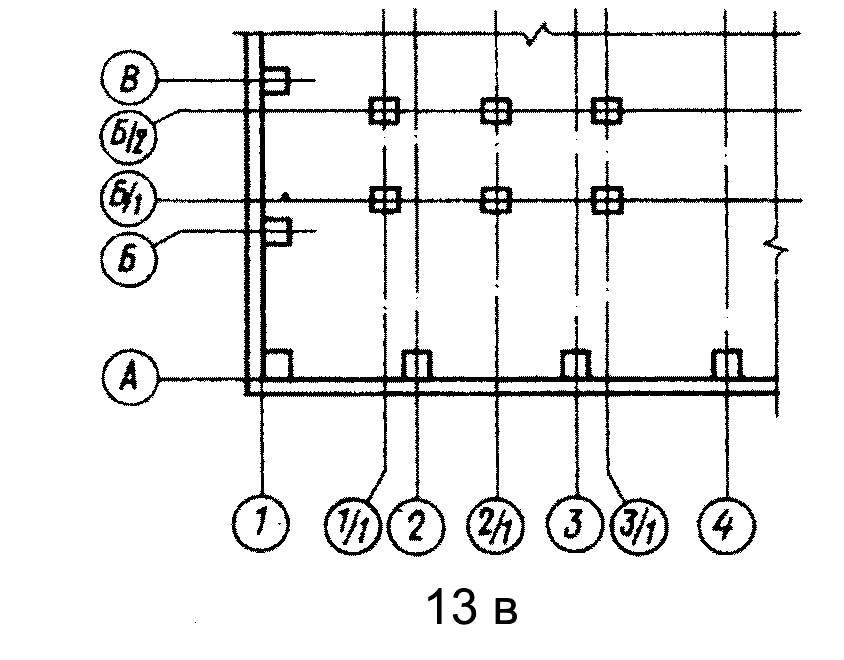

Для отдельных элементов, расположенных между координационными осями основных несущих конструкций, наносят дополнительные оси в соответствии с рис.16,в.

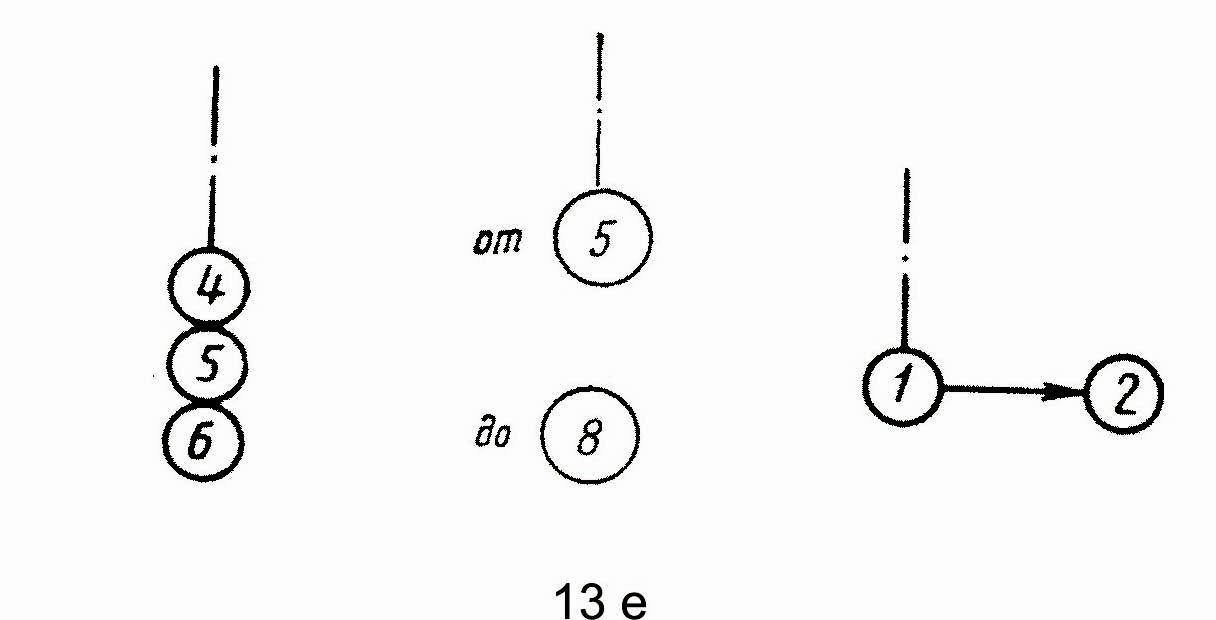

На изображении повторяющегося элемента, привязанного к нескольким координационным осям, их обозначают в соответствии с рис. 16,е.

Для обозначения координационных осей блок- секций жилых зданий принимают индекс «с», например: 1с; 2с; Ас; Бс (рис. 16,г).

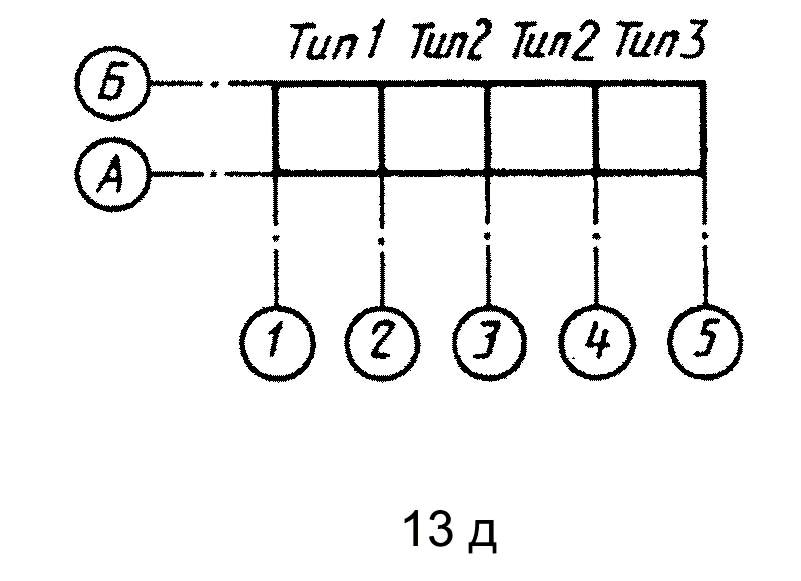

На планах жилых зданий, скомпонованных из блок-секций, наносят обозначения крайних координационных осей блок-секций без индекса (рис.16,д ).

Рис.16. Обозначение координационных осей

14. Разрезы и сечения

В строительных чертежах для обозначения разреза используются, как правило, арабские цифры, последовательно в пределах одного комплекта рабочих чертежей. Допускается использовать для обозначения разрезов прописные буквы русского алфавита и другие обозначения.

В наименование изображения допускается включать слово «разрез», например: «Разрез 1-1» (приложение 6).

В строительных чертежах линия, указывающая направление секущей плоскости, может быть со стрелками или без них. Сечение обозначают буквами или цифрами. В названии сечения указывают обозначение соответствующей секущей плоскости.
