2.2.2. Проектирование стыка ригеля с колонной.
Исходные данные. Запроектировать стык ригеля с колонной с ограниченно воспринимаемым моментом (55 кНм) при следующих данных. Ригель с подрезкой, сечение представлено на рис. 11приложения. Бетон класса В30, Rb= 17 МПа, материал соединительной пластины см. табл. 14 приложения - сталь С235, (ВСт3пс), толщина листа 10-20 мм Ry= 230 МПа, сварка производится электродом Э42, ( приложение табл. 16,17). Высота ригеля у опоры h = 450 мм, рабочая высота ригеля h0=h-a = 450-50=400 мм, рабочая верхняя арматура ригеля 2Ø16 А400, Аs= 4,02 см.2
Определяем относительную высоту сжатой
зоны бетона
По таблице 3 приложения находим коэффициенты ξR = 0,531; αR= 0,39.
Вычисляем высоту сжатой зоны x = 0, 082·40 = 3,28 см.
Плечо пары сил Za = h0 – 0,5х = 40 – 0,5·3,28= 38,36 см = 0,384 м.
Растягивающее усилие, действующее на соединительную пластинку
N = M / za = 55/0,384= 143,23 кН.
Определяется рабочая площадь «рыбки»
Aпл= N /Ry=143,23/230 ·103 = 6,2·10-4 м.2 = 6,2 см.2
Задаемся толщиной пластины δ = 10мм и вычисляем её ширину
bпл= Апл / δ =6,2/1,0= 6,2 см.
Принимаем размеры сечения «рыбки» 10×62 мм. Aпл = 6,2 см2.
Р
ассчитываем
длину сварных швов, прикрепляющих
«рыбку» к закладной детали ригеля по
металлу шва
Здесь
Rwf= 180 МПа; γwf = 1; γc = 1; βf = 0,7; kf = 0,6см.
Принимаем длину швов 24 см.
Минимальная длина швов, исходя из
прочности швов по границе сплавления,
при Rwz=
160 МПа; γwz= 1;
γc = 1; βz
= 0,7; kf
= 0,6см.
При прикреплении пластины двумя фланговыми швами расчетная длина шва с каждой стороны должна быть не менее
lшв.пл= 24/2 + 1= 13 см.
Определяем длину лобового шва, прикрепляющего «рыбку» к закладной пластине колонны. При параметрах сварного шва из предыдущего расчета его длина будет равна большему из полученных ранее значений, т. е. lшв=24см. Тогда необходимая расчетная длина шва должна быть не менее lшв+1см, т.е. 25 см.
Окончательно принимаем длину шва lшв=25см. Определяется длина соединительной пластины
lпл=12+2+5=19 см.
Ширину соединительной пластинки в месте примыкания к колонне принимаем не менее длины лобового шва, т.е. bпл=25см. Расчетное сечение рыбки, обеспечивающее передачу опорного момента 55 кНм было определено выше и составляет 10×62 мм. Конструктивное решение узла показано на рис. 16 и 17 приложения.
2.2.3. Построение эпюры материалов в ригеле и конструирование ригеля
Ригель армируется двумя плоскими сварными каркасами с продольной рабочей арматурой в пролете 2Ø32+2Ø36 А400.
В целях экономии арматуры два стержня Ø32 обрываются в пролете в соответствие с эпюрой изгибающих моментов, а два других Ø36 доводятся до опоры (приложение, рис. 14).
Вычисляем фактический изгибающий момент, воспринимаемый ригелем с арматурой 2Ø25+2Ø32 А400 и рабочей высотой сечения h0 = 55 см, для чего определяем высоту сжатой зоны сечения «х» и сравниваем ее с граничной высотой хR
По таблице 3 приложения находим коэффициенты ξR = 0,531 и вычисляем граничную высоту сжатой зоны; хR= 0,531·0,55 =0,292 м; х= 0,29 м < хR= 0,531·0,55 =0,292 м.
,
Изгибающий момент, воспринимаемый сечением ригеля с арматурой 2Ø36, Аs = 20,36 см2, h0 = 56 см.
;
Относительная граничная высота сжатой зоны ξR = 0,531
хR= 0,292 м; х= 0,17 м < хR= 0,531·0,55 =0,292 м

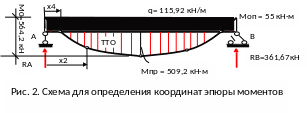

Построение эпюры материалов в ригеле будем проводить графоаналитическим способом, для чего в масштабе построим эпюру моментов от расчетной нагрузки, а затем определим координаты точек теоретического обрыва (ТТО) стержней.Вычисляем координаты эпюры моментов ТТО, в середине пролета и координаты нулевых точек.
Исходные данные. Балочный момент М0 = 509,21 + 55 = 564,21 кНм, пролетный момент Мпр = 509,21 кНм, опорный момент М0 = 55 кНм, полная расчетная нагрузка q = 115,92 кН/м, реакция опор RА = RВ = 361,67 кН.
Положительный момент в пролете, соответствующий координатам ТТО М2Ø32 =288,45 кНм (для двух стержней Ø32, доводимых до опор).
Расстояние от опоры до ТТО определяется из условия равновесия элемента в рассматриваемом сечении, точка ТТО
Учитывая, что q = 115,92 кН/м, RА =361,67 кН, получаем следующее алгебраическое квадратное уравнение
Решая это уравнение, находим его корни х1 и х2, которые являются искомыми координатами ТТО
х1 = 5,07 м; х2 = 1,17 м.
Проверка: х1 + х2 = 5,07+ 1,17 = 6,24 м = l0.
Таким же способом определим координаты нулевых точек эпюры моментов
х3 = 6,08 м; х4 = 0,16 м.
Через вычисленные точки проводим кривую, которая и будет искомой параболой, ограничивающей эпюру моментов от расчетной нагрузки. Относительную длину анкеровки обрываемых стержней за ТТО вычисляем в соответствие с таблицей 28 приложения при коэффициенте α = 1,0; арматуре А400 и бетоне В30.
λ = lan/d = 31. Отсюда длина анкеровки lan = λd = 31·32 = 992 мм.
Отрицательный момент в середине пролета, воспринимаемый сечением с арматурой верхней зоне 2 Ø10 А 400 с Аs = 1,57 см2, b = 60 см, h0 = 55 см, a= 5см.
.
По таблице 3 приложения находим коэффициенты ξR = 0,531 и вычисляем граничную высоту сжатой зоны; хR= 0,531·0,55 =0,229 м; х= 0,0064 м < хR= 0,531·0,55 =0,292 м. Поскольку высота сжатой зоны меньше 2a'= 2·5 = 10 см, прочность сечения рпределяется при a'= х/2 = 0,0064/2 = 0,0032 м.
Момент воспринимаемый сечением
,
Отрицательный момент на опоре, воспринимаемый сечением с арматурой в верхней зоне 2 Ø16 А400 с Аs = 4,02 см2, b = 30 см, h0 = 40 см.
Высота сжатой зоны меньше 2a'= 2·5 = 10см, прочность сечения определяется при a'= х/2 = 0,033/2 = 0,016 м по формуле
,
Оставляем принятую арматуру 2Ø16 А400 с Аs = 4,02 см2 без пересчета.
Положение ТТО для верхней арматуры определим графическим путем, для чего на эпюре моментов откладываем в масштабе ординату численно равную М = 30,48 кНм и проводим линию, параллельную горизонтальной оси. Пересечение линии с эпюрой М является ТТО для верхней арматуры.
Верхняя продольная арматура ригеля в пролете диаметром 10 мм и опорная верхняя арматура диаметром 16 мм сваривается в зонах нулевых точек на расстоянии 0,24 м от опор.
В полках ригеля располагается дополнительный каркас из арматуры (катанки) Ø8 А240, с шагом поперечных стержней 200 мм Монтажные петли располагаются на расстоянии 1 м от торца ригеля, диаметром 16мм, А240 с Аs = 2,01см2 из стали Ст3сп.
Объем бетона ригеля см. приложение рис. 11.
6,08·(0,6·0,6 - 2·0,15·0,3)+2·0,15·0,3·0,45 =1,652 +0,041=1,693≈1,69 м3.
Расчетный вес ригеля ригеля при удельной плотности 2500 кг/м3 1,69∙1,1∙2500 = 4647,5 кг.
Приведенная толщина ригеля (расход бетона на 1квадратный метр площади междуэтажного перекрытия) 1,69/(6,6·6,8) = 0,0376 м ≈ 3,8 см.
Таблица 3. Спецификация арматуры на ригель перекрытия
Марка каркаса |
№ позиции |
Диаметр и класс арматуры |
Длина стержня, мм. |
Кол-во стержней |
Общая длина, м. |
Вес арматуры, кг. |
Общий вес, кг. |
|
в каркасе |
в элементе |
|||||||
К -1
К – 1 |
1 2 3 4 5 6 7 |
Ø32 А400 Ø36 А400 Ø16 А400 Ø10 А400 Ø8 А400 Ø8 А400 Ø16 А400 |
5300 6060 300 5740 580 430 700 |
1 1 2 1 21 4 2 |
2 2 4 2 42 8 4 |
10,6 12,12 1,2 11,48 24,36 3,44 2,8 |
66,89 96,84 1,89 7,08 9,62 2,12 4,42 |
188,86 |
К -2
|
8 9 |
Ø8 А240 Ø8 А240 |
5850 1700 |
4 32 |
4 32 |
23,4 54,4 |
9,24 21,5 |
30,74 |
Отд. стерж. |
10
|
Ø8 240 Ø8 А240
|
280 580 |
|
12 10
|
3,36 5,8 |
1,33 2,29 |
3,62 |
М П |
|
Ø16 А240 |
1420 |
– |
2 |
2,84 |
4,48 |
12,72 |
ИТОГО 235,94кг. |
Примечание. В спецификации не учтен вес закладных деталей ригеля и расход металла на сварные швы.
Расход арматуры на 1м2 перекрытия 235,94/(6,8·6,8) ≈ 5,26 кг/м2.
Расход арматуры на 1м3 бетона 235,94/1,69 = 139,61 кг/м3.
