3. Выделения синхросигнала непосредственно из битового видео сигнала.

Разновидности битовых сигналов:

Битовый сигнал

(код без возвращения к 0) БВН

τ_и

(возвращение к 0) ВН

τ_и/2

(код с расщепленной фазой) РФ

Рисунок 57

f_т=1/τ_и

f_т- тактовая частота

τ_и- длительность импульса

П роанализируем спектр этих видов сигналов.

БВН нет спектральной

1/τ_и 2/τ_и составляющей

ВН есть спектр. составляющ.,

1/τ_и 2/τ_и расширили спектр

РФ имеет преимущество

1/τ_и 2/τ_и перед ВН

Рисунок 58

Применение кода с РФ более предпочтительно.

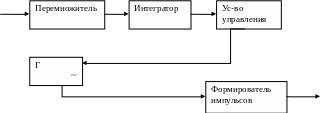

ФАП:

f=f_т

Рисунок 59

3. Использование сигнала на частоте несущей.

АМ АМ-КИМ

АМ-ИКМ

1 0 1

АЧХ

f_c

f_c-1/τ_и f_c f_c+1/τ_и

τ_и=Т

Рисунок 60

Выделенную несущую можно использовать для формирования тактового сигнала.

АМ не используется для цифровых систем.

КИМ – кодово-импульсная модуляция

ИКМ – импульсно-кодовая модуляция

Ч М КИМ-ЧМ АЧХ

1 0 1

f_c-Δf f_c f_c+Δf

Рисунок 61

Δf- девиация частоты

m= Δf/f – индекс девиации

Чем больше девиация, тем меньше информации на частоте несущей.

ФМ для цифровых сигналов - фазовая манипуляция

ω=dφ/dt

1 0 1 1 0

Рисунок 62

3. Коды Баркера для битовых сигналов.

1 0

τ_и

N=11

0 0 0 0 1 0 0 1 0 0 1 1 1 1 1 0 1 1 0 1 1 0

Рисунок 63

Из потока данных сравниваем и если комбинация совпадает, то определим 0 или 1

«+» - хорошая помехозащищенность

«-» - расширения спектра в 11 раз

4. Принципы разделения каналов в многоканальных измерительных системах.

1. Виды разделения каналов.

1.Частотное разделение сигналов.

f

f_min f_c3 f_c2 f_c1 f_max

Рисунок 64

fнс – частота несущего сигнала

Для системы отведён разрешённый диапазон fmin÷fmax. Для каждого канала отведена определённая часть разрешённого диапазона, по каждому каналу передается определенная информация. На приёмной стороне – фильтры АЧХ.

Частотное разделения канала с помощью поднесущей сигнала.

F_m1 f_c

Рисунок 65

f_c – частота несущей

F_m1 – частота, которой модулируем сигнал

f_c-F_m3 f_c-F_m2 f_c-F_m1 f_c f_c+F_m1 f_c+F_m2 f_c+F_m3

Рисунок 66

Передатчик на частоте f_c один, но сложный сигнал передаем с помощью поднесущей.

F _m1

F_m2

F_m3

Рисунок 67

Можно просуммировать все эти три сигнала, и полученным сигналом модулируем основной сигнал.

«+» - вся информация передается одновременно, и мы имеем доступ к любому источнику информации в любой момент времени

«-» - широкая полоса частот

- надо делать интервал, чтобы спектры не пересекались, а значит, еще больше расширяем спектр

- нужны фильтры, потому что принимаем сумму сигналов; сумму сигналов слодно разделить

2. Временное разделение каналов.

Для временного разделения каналов используется одна несущая (один передатчик). Рассмотрим, как осуществляется модуляция несущей.

Пусть источника информации три – 1, 2, 3 ;пусть они четырех-разрядные.

кадровый 1 2 3 кадровый

синхроимпульс синхроимпульс

1 1 1 1 1 0 1 1 0 1 0 1 1 1 1 0 1 1 1 1

Рисунок 68

После передачи 3х каналов нужна синхронизация, чтобы знать, что все 3 канала закончились, поэтому – синхроимпульс кадра.

Толкование теоремы Котельникова.

T_д

T_и U_и

Рисунок 69

f_д = 1/ T_д

f_д – частота дискретизации, T_д – период дискретизации

S(f) f_д

f

f_гр 1/τ 2/τ

Рисунок 70

Если τ_и стремится к нулю, то спектр – последовательность дельта-функций

S(f)

f_д

f

Рисунок 71

Будем делать выборку из сигнала, меняющегося по гармоническому закону:

t

Рисунок 72

Теорема Котельникова: f_д=2f_гр
