66. Регулятор переменного напряжения

Преобразователь переменного напряжения (ППН) – это устройство для регулирования действующего значения выходного напряжения, при неизменной частоте, равной частоте сети.

Действующее напряжение – это среднеквадратичное значение напряжения за период.

Выходное напряжение однофазного преобразователя переменного напряжения имеет вид, приведенный на рис. 8.

Выходное напряжение ппн

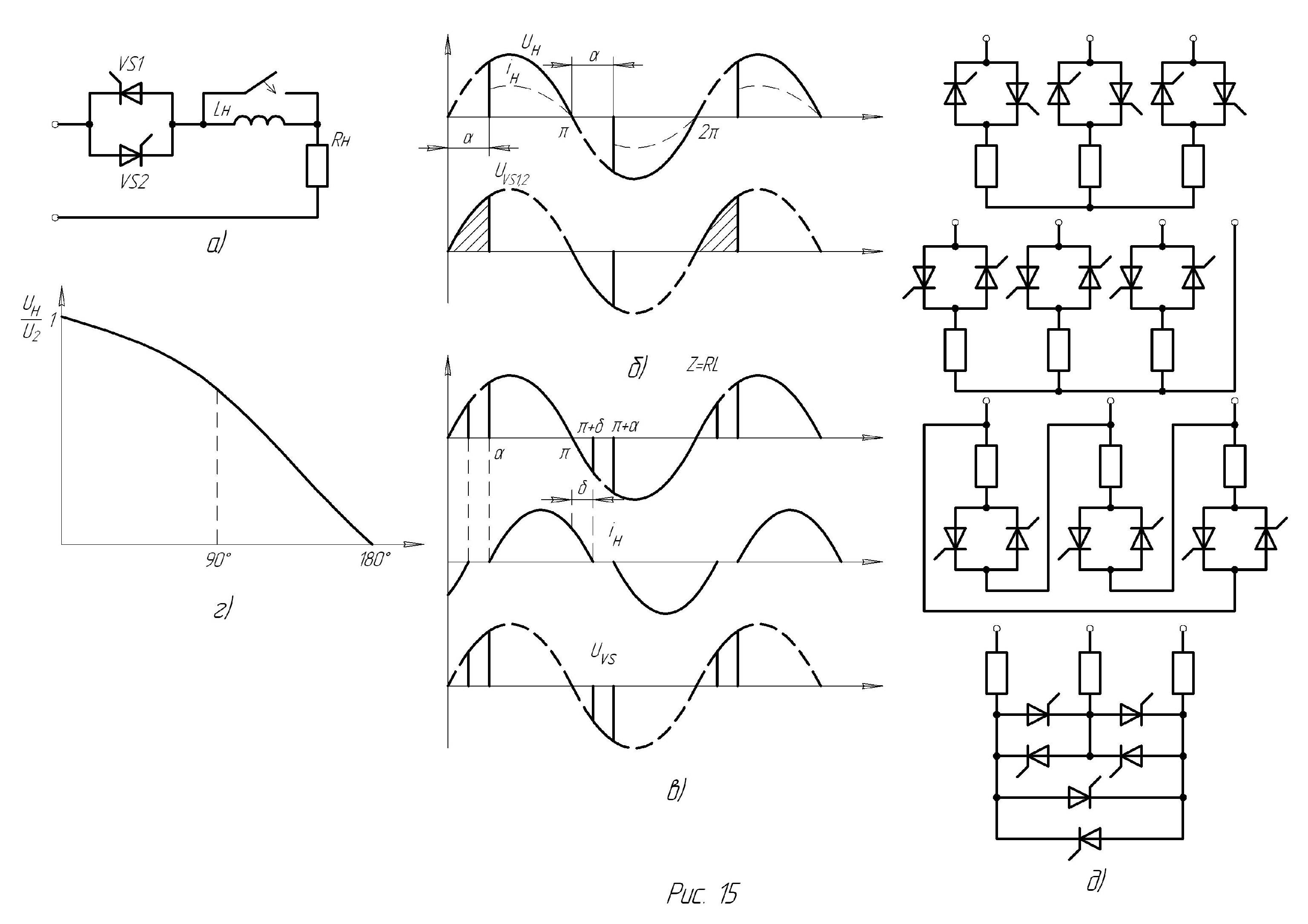

В основе схем ППН лежат пары встречно-параллельных включённых тиристоров, момент подачи управляющих импульсов у которого сдвигается относительно точки естественной коммутации на угол управления a (рис.15). В итоге, действующее значение напряжения нагрузки, уменьшается. В напряжении появляются высшие гармонические составляющие. Спектральный состав напряжения нагрузки тем хуже, чем больше задержка открытия.

При работе на активно-индуктивную нагрузку тиристор остаётся проводящим на интервале от a до p+d, где d - сдвиг момента перехода тока через ноль относительно перехода через ноль напряжения. Зона прерывистого тока (зона регулирования) сужается до размеров a-d, от куда логически следует вывод: о невозможности регулирования при a£d, такой регулятор эффективен в основном на нагрузке с достаточно большим COSj.

Трёхфазные схемы ТРПН (рис.15д) строятся на базе элементарных пар. При построении диаг

рамм напряжений на нагрузке необходимо учитывать характер схемы и сдвиг фаз. Регулировочная характеристика:

67. Определение понятия эп. Функциональная схема эп. Назначение и реализация компонентов эп.

Электрическим приводом называют элект­ромеханическую систему, состоящую из элект­родвигательного, преобразовательного, переда­точного и управляющего устройств, пред­назначенную для приведения в движение ис­полнительных органов рабочей машины и управления этим движением.

Обобщенная структура ЭП показана на рис. 1, назначение компонентов и их реали­зация приведены в табл. 1. В отдельных случаях в этой системе могут отсутствовать преобразовательное и передаточное устрой­ства.

ЗС- задающие сигналы,

СОС – сигналы обратных связей

Назначение и реализация компонентов электропривода

-ИЭЭ Источник электрической энергии(Назначение. Распространенные

Реализации. Прочие реализации)

Источник электрической энергии. Однофазная или трехфазная сеть переменного тока промышленной частоты. Аккумуляторная батарея, цеховая сеть постоянного тока, дизель-генераторная установка, солнечная батарея.

- ПУ Преоб­разова­тельное устройство Преобразование: рода тока (переменный в по­стоянный и обратно); характера (источника напряжения в источник тока и обратно); частоты; числа фаз; уров­ня напряжения (тока). Электромашинный агрегат (двигатель-генератор); УВ на п/п прибо­рах (тиристорах, транзисто­рах); преобразователь ча­стоты на п/п приборах; тиристорный (транзисторный) коммутатор. Индуктивно-емкостный преобразователь; магнит­ный усилитель

- ЭДУ Электро­двигатель­ное уст­ройство. Преобразование электри­ческой энергии в меха­ническую или механической энергии в электрическую. Трехфазный АЭД с к.з. и фазным ро­тором; ДПТ (коллекторный) с независимым, последова­тельным, смешанным воз­буждением, с возбуждением от постоянных магнитов. Синхронный и шаговый электродвигатели с элект­ромагнитным возбуждени­ем, с возбуждением от постоянных магнитов, реактивные; линейные элект­родвигатели.

- ПУ Передаточное уст­ройство. Передача механической энергии от ЭД к исполнительному ор­гану, преобразование вида движения, согласование скоростей, моментов, уси­лий. Редуктор; ременная пере­дача; электромагнитная муфта. Пара винт-гайка; кривошипно-шатунный ме­ханизм.

- РО Испол­нительный (рабочий) орган. Осуществление произ­водственных и технологи­ческих операций (обработ­ка изделий, подъем и пе­ремещение грузов и т. д.). Шпиндель токарного стан­ка; рабочие валки прокатного стана; крюк, механизмов подъема кранов; рабочее колесо ротор­ных экскаваторов; центрифу­га; лента, цепь конвейера. Фреза фрезерного стан­ка, винт нажимного уст­ройства прокатного стана; тележка, мост механизмов передвижения кранов; крыльчатка насосов и вен­тиляторов и др.

- УУ Управ­ляющее устройство. Управление преобразова­тельным, электродвигательным и передаточными устройствами. Релейно-контакторные схе­мы управления; регуляторы; усилители; управляющие вычислительные машины, микропроцессоры, програм­мируемые контроллеры. Командоаппараты; ло­гические схемы управле­ния.
