Визначити похибку повірки манометра.
Зробити висновок по роботі.
Оформити звіт по лабораторній роботі
ДАТИ ВІДПОВІДІ НА КОНТРОЛЬНІ ЗАПИТАНЯ:
а). Що впливає на похибку при повірці манометрів.
б). Як проводиться повірка манометрів, які працюють при агресивних
середовищах, в). Область застосування пружинних манометрів.
ТЕМА: Вивчення конструкції первинного і вторинного приладів, які входять в комплект витратомірної установки.
МЕТА: Вивчити конструкцію приладів їх призначення і правила повірки установки для вимірювання витрат.
ПРИЛАДИ ТА ОБЛАДНАННЯ
Звужуючий пристрій (дискова діафрагма).
Дифманометр - витратомір.
Вторинний прилад КСД-2.
Джерело живлення.
Слюсарний інструмент.
ЛІТЕРАТУРА,
НЕОБХІДНА ДЛЯ ПІДГОТОВКИ ДО ЛАБОЛАТОРНОЇ РОБОТИ
Старостін В. А. „Технологические измерения и контрольно -измерительные приборы в промышленности строительных материалов" М., Стройиздат 1980.
Кулаков М.В. „Технологические измерения и приборы для химических производств" М., Машиностроение 1983.
Техническое описание и инструкция по эксплуатации 1973.
ТЕОРЕТИЧНІ ВІДОМОСТІ
Витратоміри змінного перепаду тиску - найбільш розповсюджені прилади. Витратомірна установка складається із звужую чого пристрою, яка встановлюється в потоці вимірювальної речовини; дифманометра, який вимірює перепади тиску до і після звужую чого пристрою і вторинного приладу, як правило диференціально - трансформаторної системи. Перепад тиску функціонально залежить від витрат, крім цього перепад тиску може залежити від температури і в'язкості речовини, її неоднорідності (наприклад, наявності повітряних включень в рідині), турбулентності потоку в трубопроводі викликаного різними перешкодами після звужуючого пристрою і особливо перед ним, зміни форми звужую чого пристрою в зв'язку з спрацюванням діафрагми і т. д. Всі ці причини можуть визвати значні похибки в показах витратомірної установки.
Звуження потоку, який притікає по трубопроводу принципово можна добитись за допомогою любого пристрою, але залежність між витратами і перепадом тиску може бути визначена шляхом розрахунку тільки для звужуючи пристроїв строго визначеної форми, яка називається нормальною. До них відносяться нормальні діафрагми, нормальне солло, нормальне сопло Вентурі і нормальна труба Вентурі.
Монтаж нормальних звужуючи пристроїв вимагає особливої уваги і чіткого дотримання правил РД 50 по вимірюванню витрат рідин, парів, і газів стандартними звужуючи ми пристроями.
Дифманометр підключається до звужуючого пристрою двома імпульсними лініями.
При вимірюванні витрат агресивних і в'язких середовищ застосовують рідинні і мембрані розділяючі посудини, які застосовуються для захисту дифманометрів від агресивного середовища. Для вимірювання витрат пару в імпульсні лінії включають конденсаційні посудини, які служать для підтримання постійності і рівності рівня конденсату в обох імпульсних трубках, які передають перепад тиску від діафрагми до дифманометра розходоміра.
Дифманометри вимірюють різницю тиску до і після звужуючого пристрою і по їх різниці визначають розхід газу, пару або рідини. Між розходом рідини і перепадом тиску на звужую чому пристрої існує квадратична залежність
Q
= С
де Q - розхід, С - коефіцієнт пропорційності, ДР- перепад тиску на звужую чому пристрої.
для підрахунку витрат, тобто для визначення кількості рідини, яка протікає по трубопроводі в дифманометри можуть бути вмонтовані інтегруючі пристрої (при вимірюванні витрат комплектом „звужуючий пристрій -дифманометр вторинний прилад" інтегруючий пристрій вмонтовують в вторинний пристрій).
По способу відліку дифманометри можуть бути показуючі, -показуючими і реєструючими, й безшкальними. По конструкції: колокольні (ДК), мембранні (ДМ), сильфонні (ЛС).
Вторинні прилади - дифтрансформаторної системи - КСД - 1, КСД - 2 і т. д.

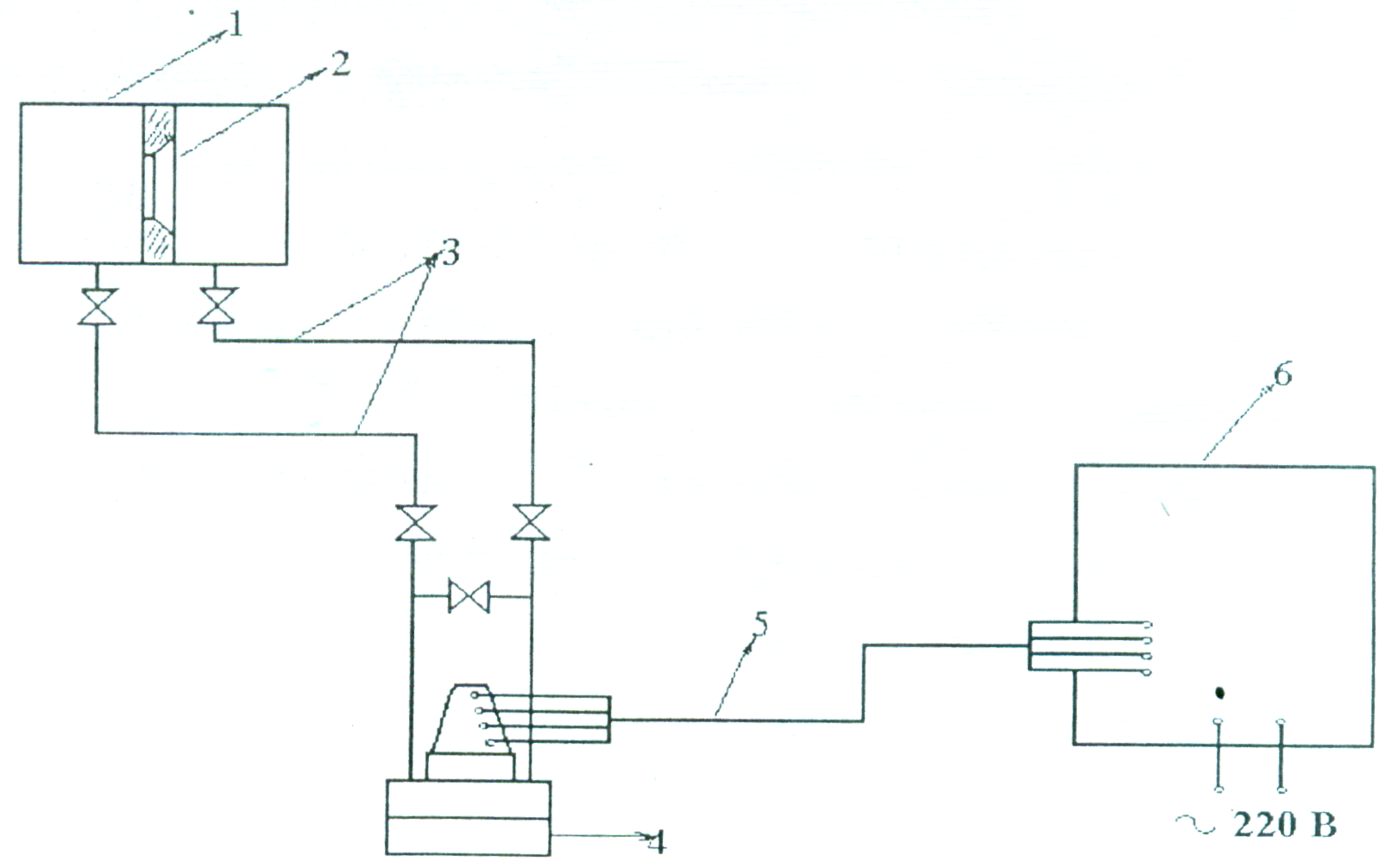

Схема витратомірної установки 1. Трубопровід; 2. Звужуючий пристрій; 3. Імпульсні трубки; 4. Дифманометр; 5. Електрична лінія зв'язку; 6. Вториннийіприлад.
