  1. Старостін в. А. „Технологические измерения и контрольно -измерительные приборы в промышленности строительных материалов" м., Стройиздат 1980.

  2. Кулаков м.В. „Технологические измерения и приборы для химических производств" м., Машиностроение 1983.

  3. Техническое описание и инструкция по эксплуатации 1973.

ТЕОРЕТИЧНІ ВІДОМОСТІ

Прилади з одновиткового і багатовитковою трубчатою пружиною знайшли застосування для вимірювання надлишкового і вакууметричного тиску, різниці тиску газів, парів і рідин.

Вимірювальний тиск в пружинних приладах зрівноважується силою пружності деформації мембрани, сильфона, одновиткової (трубки Бурдона), або багатовитковою (спіральної, гелікоїдальної) трубчатої пружини. Основні види похибок манометрів пружинної групи: температурна похибка, яка залежить від температури експлуатації і навколишнього середовища, похибка - наслідком старінням матеріалу пружинного елементу. Так, як більшість пружинних манометрів - технічні прилади, тому в їх покази спеціальні поправки не вводять, їх похибки повинні бути в межах класу точності приладу.

В експлуатації точність показів пружинних манометрів знижується із - за вібрації і різних змін навантаження, які викликають останню деформацію пружинних елементів, спрацювання передаючого механізму і збільшення зазору в шарнірних з'єднаннях. Манометри, похибки яких виходять за приділи їх класу точності, ремонтують з повною або частковою розбіркою.

В деяких випадках похибка показів відповідає класу точності приладу по всій шкалі, за винятком двох, трьох відміток шкали. Причіпною може бути нерівномірність зубців сектору і невірне зчеплення його з трубкою. Похибку ліквідують шляхом змінення місця зчеплення сектора і трубки. Якщо така операція не дає результату, замінюють сектор.

Пружинні манометри необхідно експлуатувати при температурі не більше 60 °С. При вимірюванні тиску агресивних і в'язких рідин застосовують розділяючи посудини. При вимірюванні пульсуючих тисків застосовують фільтри у вигляді посудин збільшеного об'єму, які підключаються до місця відбору тиску і до манометра трубкою малого перерізу.

Повірку манометрів проводять одним із сідаючих способів:

  • заданий тиск встановлюють по зразковому приладу, а відлік ведуть по повіряємо му приладу (з точністю до 0,1 поділки),

  • показник повіряємого приладу встановлюють на повіряєму відмітку шкали, а відлік дійсного значення тиску ведуть по зразковому приладу.

Перший спосіб хороший в тому випадку, коли в якості зразкового приладу використовують багато поршневий манометр, дійсний знак якого визначається набором гир; другий спосіб - коли манометр поршневий, який дає можливість плавно змінювати тиск. При повірці тиск плавно підвищують, залишають на точці відліку під час зняття показів, потім підвищують знову. Під тиском, рівним верхній межі вимірювання, прилад видержують 5 хвилин При цьому його відключають від преса який дає тиск і від контрольного приладу, якщо на протязі 5 хвилин покази приладу практично не змінні (в межах його точності) чутливий елемент рахується герметичним. Після цього продовжують повірку приладу і ведуть відлік показів на тих самих оцифрованих відмітках шкали при поступовому пониженні тиску.

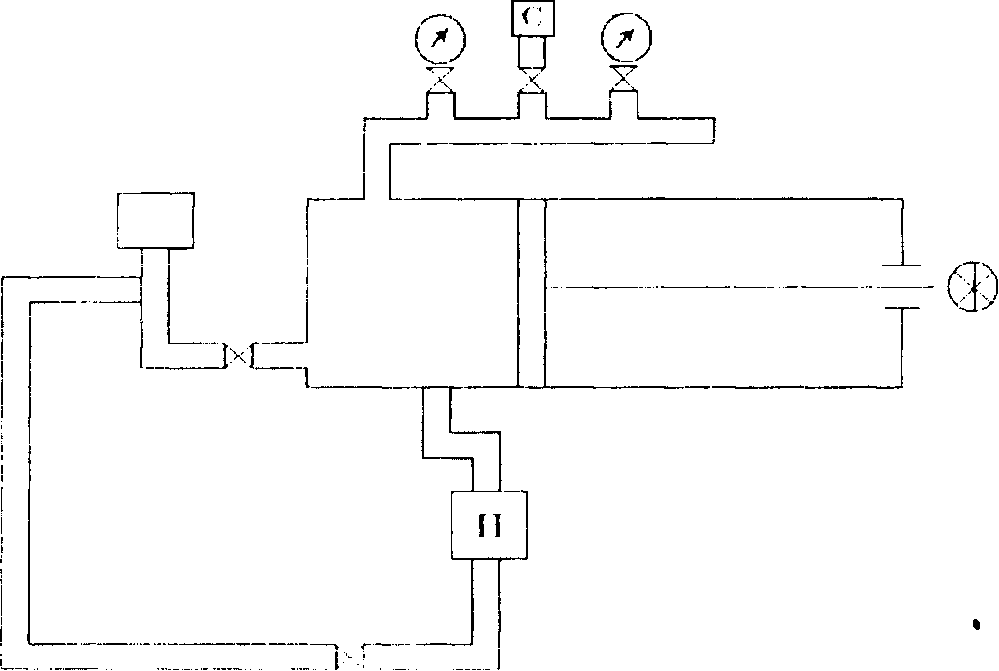

Схема повірки пружинних манометрів

ХІД РОБОТИ.

1. Вивчити побудову і принци! дії зразкових манометрів.

  • грузопоршневого,

  • поршневого.

2 Ознайомитись з методикою повірки пружинних манометрів.

  1. Зібрати установку для повірки манометрів.

  2. Зробити повірку пружинного манометра.

  3. Результати повірки записати в таблицю 1.
