Хід роботи.

1. Ознайомитись з правилами техніки безпеки.

2. Вивчити побудову і принцип дії електронного автоматичного потенціомет­ра. Накреслити схему.

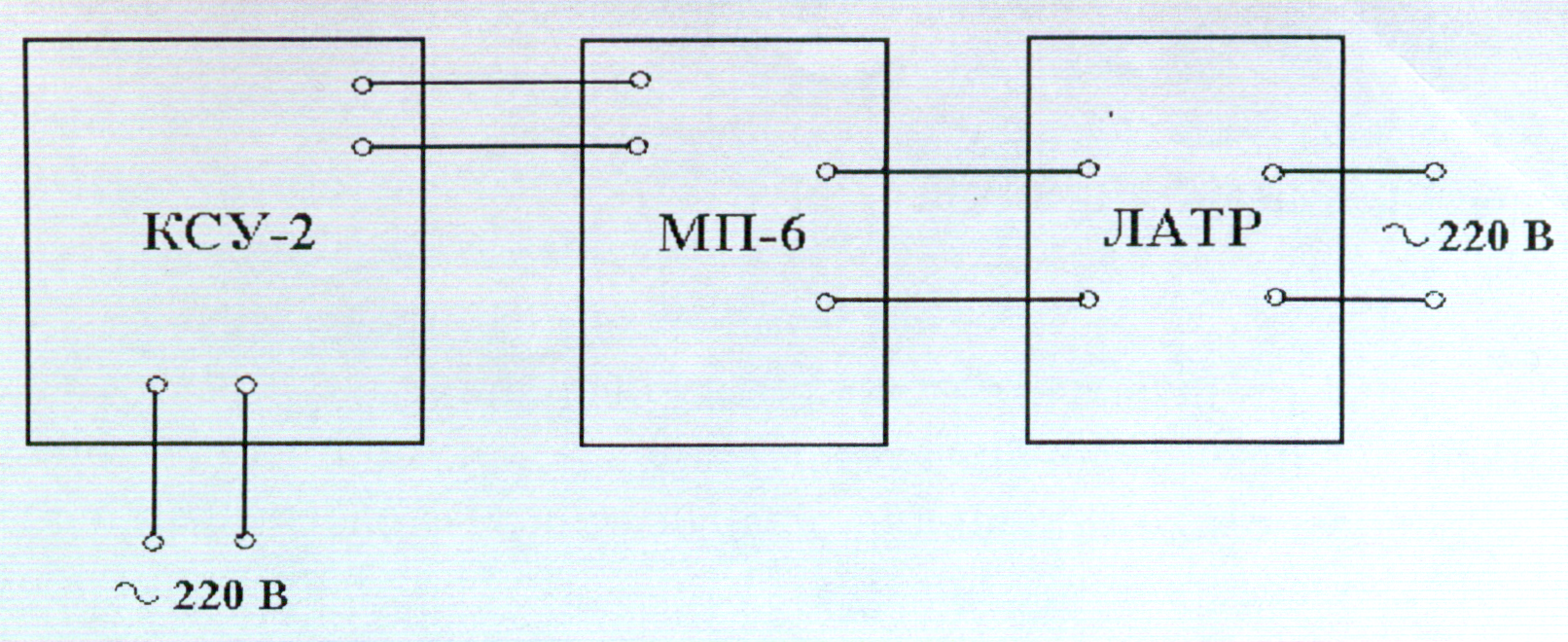

3. Зібрати схему для повірки електронного автоматичного потенціометра.

4. Перевірити схему і включити її в роботу.

5. Виписати із градуїровочної таблиці необхідні дані.

6. Провести повірку електронного автоматичного потенціометра.

7. Всі дані записати у протоколповірки.

8. Вирахувати приведену відносну похибку і варіацію.

9. Зробити висновок по роботі.

Дати відповіді на контрольні запитання:

а) Як компенсується температура навколишнього середовища при повірці електронного автоматичного потенціометра.

б) Як діє опір лінії при повірці потенціометра.

ТЕМА: Вивчення конструкції і повірка манометра з уніфікованим електроси­ловим перетворювачем.

МЕТА: Вивчити побудову, принцип дії і методику повірки манометрів з уніфі­кованим електросиловим перетворювачем.

ПРИЛАДИ ТА ОБЛАДНАННЯ

1. Електросиловий перетворювач.

2. Грузопоршневий прес.

3. Вторинний прилад з уніфікованим вхідним сигналом.

4. Інструкції по використанню.

ЛІТЕРАТУРА,

НЕОБХІДНА ДЛЯ ПІДГОТОВКИ ДО ЛАБОЛАТОРНОЇ РОБОТИ

1.Старостін В. А. „Технологические измерения и контрольно -измерительные приборы в промышленности строительных материалсф' М., Стройиздат 1980.

2.Кулаков м.В. „Технологические измерения и приборы для химических производств" м., Машиностроение 1983.

3.Техническое описание и инструкция по эксплуатации 1973.

ТЕОРЕТИЧНІ ВІДОМОСТІ

Найбільше розповсюдження отримали прилади, в яких використовуються п'єзоелектричний і манометри з теплоперетворювачами. Вимірюваний тиск подається в робочу камеру давальника і діє безпосередньо на вимірювальну мембрану теплоперетворювача, прогинаючи її. Чутливий елемент - пластина монокристалічного сапфіра з кремнієвими плівковими теплорезисторами з'єднані з металічною мембраною теплоперетворювача.

Теплорезистори з'єднані в мостову схему. Деформація вимірювальне мембрани приводить до пропорційної зміни опору теплорезисторів і розбалансу мостової схеми. Електричний сигнал з виходу мостової схеми давальників поступає в електронний блок де перетворюється у уніфікований струмів сигнал.

Нормуючі перетворювачі призначені для перетворення вхідних сигналів від первинного давальника в уніфікований струмів сигнал: 0-5 мА, 4~20мА і ін.

Нормуючі перетворювачі застосовуються в системах управління тепло логічними процесами в різних галузях виробництва. Перетворювачі поділяються :

• по числу перетворюваних вхідних сигналів - одноканальні;

• по залежності вихідного сигналу від вхідного з лінійною залежністю.

Схема повірки електросилового перетворювача

Хід роботи.

1. Вивчити побудову і принцип роботи грузопоршневого пресу.

2. Вивчити побудову і принцип роботи електросилового перетворювача.

3. Скласти схему повірки електросилового перетворювача.

4. Зібрати схему.

5. Провести повірку електросилового компенсатора для вимірювання тиску.

6. Результати досліду записати в таблицю 1.

7. Визначити похибку вимірювань.

8. Оформити звіт по роботі.

ДАТИ ВІДПОВІДІ НА КОНТРОЛЬНІ ЗАПИТАНЯ:

а). Область застосування електросилових перетворювачів.

б). Як підібрати обладнання для повірки електросилових перетворювачів.

ТЕМА: Повірка пружинних манометрів за допомогою за допомогою зразкових манометрів.

МЕТА: Вивчити методику повірки пружинних манометрів і навчитись робити їх повірку.

ПРИЛАДИ ТА ОБЛАДНАННЯ

1. Грузопоршневий прес.

2. Поршневий прес.

3. Манометри.

4. Слюсарний інструмент.

5. Зразковий манометр.

ЛІТЕРАТУРА,

НЕОБХІДНА ДЛЯ ПІДГОТОВКИ ДО ЛАБОЛАТОРНОЇ РОБОТИ
