Хід роботи.
Таблиця 2
№ п/п |
t0 (1а) |
t0 (1б) |
Е % |
Варіація |
|||||
Прямий хід |
Зворотній хід |
Прямий хід |
Зворотній хід |
|
|
||||
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
Ознайомитись з правилами техніки безпеки.
Вивчити побудову і призначення приладів і обладнання.
Скласти функціональну схему установки.
Зібрати схему.
Записати технічні дані приладів.
Реалізувати схему в роботу і провести повірку градуїровки термопари ХК, ХА.
Результати досліду записати в таблицю.
По даних досліду побудувати статичну характеристику.
Визначити похибку вимірювань.
10. Зробити висновок по роботі.
ДАТИ ВІДПОВІДІ НА КОНТРОЛЬНІ ЗАПИТАННЯ
а). Пояснити наявність похибки.
б). Як компенсується температура навколишнього середовища.
ТЕМА: Вивчення конструкції і повірка шкали автоматичного компенсатора з потенціометричною вимірювальною схемою.
МЕТА: Вивчити побудову і методику повірки шкали електронного автоматичного компенсатора.
ПРИЛАДИ ТА ОБЛАДНАННЯ
Електронний автоматичний потенціометр.
Зразковий прилад: ПП - 63 4, УПИП - 60м.
Джерело живлення.
Градуїровочні таблиці.
Інструменти.
ЛІТЕРАТУРА,
НЕОБХІДНА ДЛЯ ПІДГОТОВКИ ДО ЛАБОЛАТОРНОЇ РОБОТИ
Старостін В. А. „Технологические измерения и контрольно -измерительные приборы в промышленности строительных материалов" М., Стройиздат 1980.
Кулаков М.В. „Технологические измерения и приборы для химических производств" М., Машиностроение 1983.
3. Техническое описание и инструкция по эксплуатации 1973.
ТЕОРЕТИЧНІ ВІДОМОСТІ
Побудова і принцип роботи електронного автоматичного потенціометра описаний в літ. 1 і інструкціях про експлуатації.
Повірку шкали електронних автоматичних потенціометрів необхідно проводити не рідше двох разів в рік. Для провірки градуїровки потенціометра КСП - 3 необхідно мати лабораторний потенціометр клас точності 0,05.
Порядок повірки:
1. Провести зовнішній огляд. При проведенні зовнішнього огляду впевнившись:
а), в наявності технічного опису і інструкції експлуатації;
б), у відсутності пошкоджень і дефектів, які можуть вплинути на робо -ту приладу;
в), у відсутності в середині приладу незакріплених деталей і сторонніх предметів.
Зібрати схему для повірки приладу згідно інструкції по експлуатації.
Виставити робочий струм у зразковому потенціометрі.
4. Підвищуючи напругу на зразковому потенціометрі, встановити стрілку приладу на цифрову позначку шкали приладу послідовно від початку і до кінця, а потім в зворотному напрямку записуючи всі дані повірки в протокол (покази зразкового потенціометра).
5. Користуючись таблицею на відповідну градуїровку, вирахувати абсолютні похибки і варіацію приладу на кожній цифровій точці, а потім визначити приведену відносну похибку на кожній цифровій точці.
Основна відносна похибка визначається по формулі:
де Є- приведена відносна похибка виражена в %;
Е - значення е.р.с. термоелектричного термометра, яке відповідає відповідній повіряє мій точці (табличне значення) в мВ; Е0 - відлік по зразковому потенціометру в мВ;
Ек і Еп - значення е.р.с. термоелектричного перетворювача, які відповідають кінцевій і початковій точки шкали приладу (табличні значення).
При повірці приладів - електронних автоматичних потенціометрів з резистором Rm необхідно встановити ртутний, або спиртовий термометр безпосередньо біля клем підключення термоелектричного перетворювача. Із табличного значення т.е.р.с. термоелектричного термометра необхідно відняти т.е.р.с. , яку розвиває термоелектричний перетворювач, якщо температура його робочого спаю рівна температурі, яку показує скляний термометр, а вільні кінці мають температуру 0°С.
На практиці замість Rm встановлюють зразковий опір абокатушку з магнітного проводу значення якої повинні бути наступні:
група ХК і ХК68 = 9,02 + 0,01 Ом;
група ХА і ХА68 = 5,42 ± 9,01 Ом;
група ПП68 і ПП = 0.78 ± 0,05 Ом.

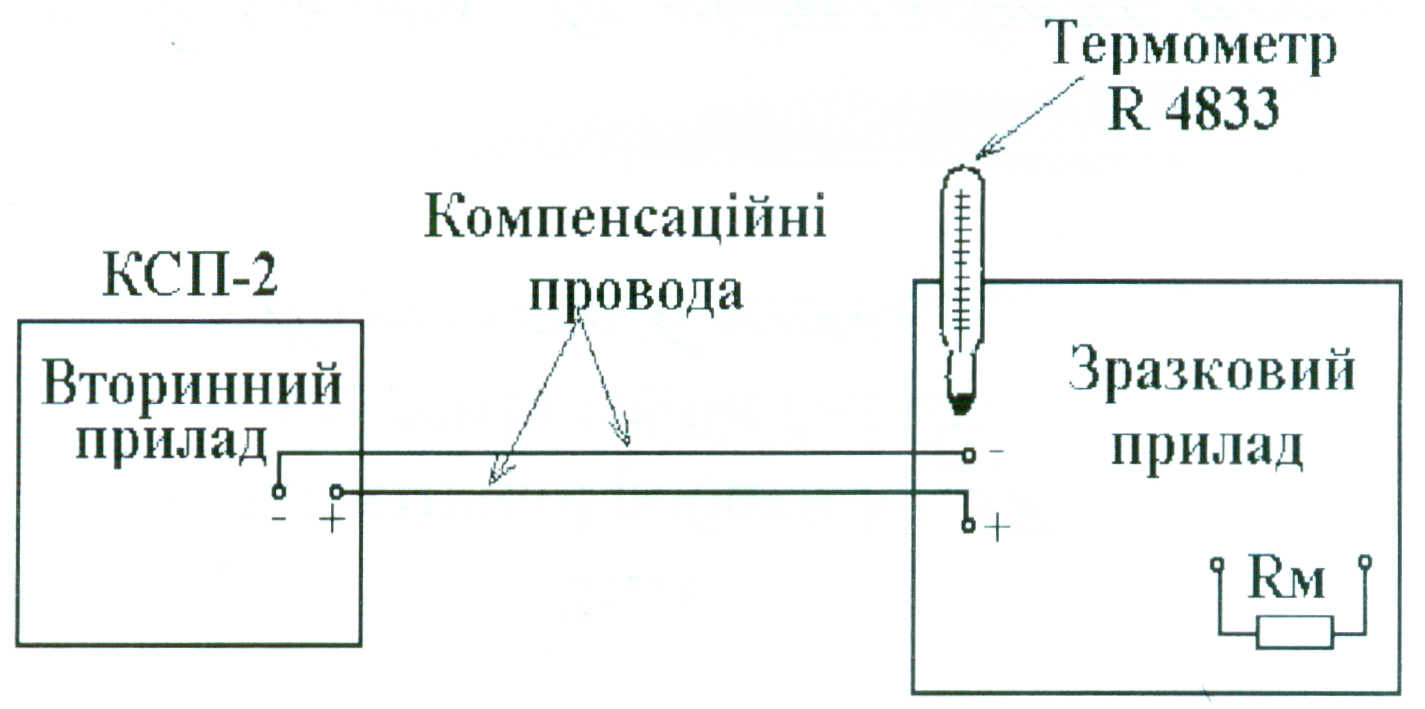

Схема підключення повіряємого потенціометра.
•
