1. Ознайомитись з правилами техніки безпеки.

2. Вивчити побудову і принцип дії електричного автоматичного моста записати технічні дані.

3. Зібрати схему для повірки електричного автоматичного моста.

4. Провірити і включити схему в роботу.

5. Виписати із градуїровочної таблиці необхідні дані.

6. Зробити повірку електричного автоматичного моста.

7. Вирахувати проведену відносну похибку і варіацію.

8. Зробити висновок по роботі.

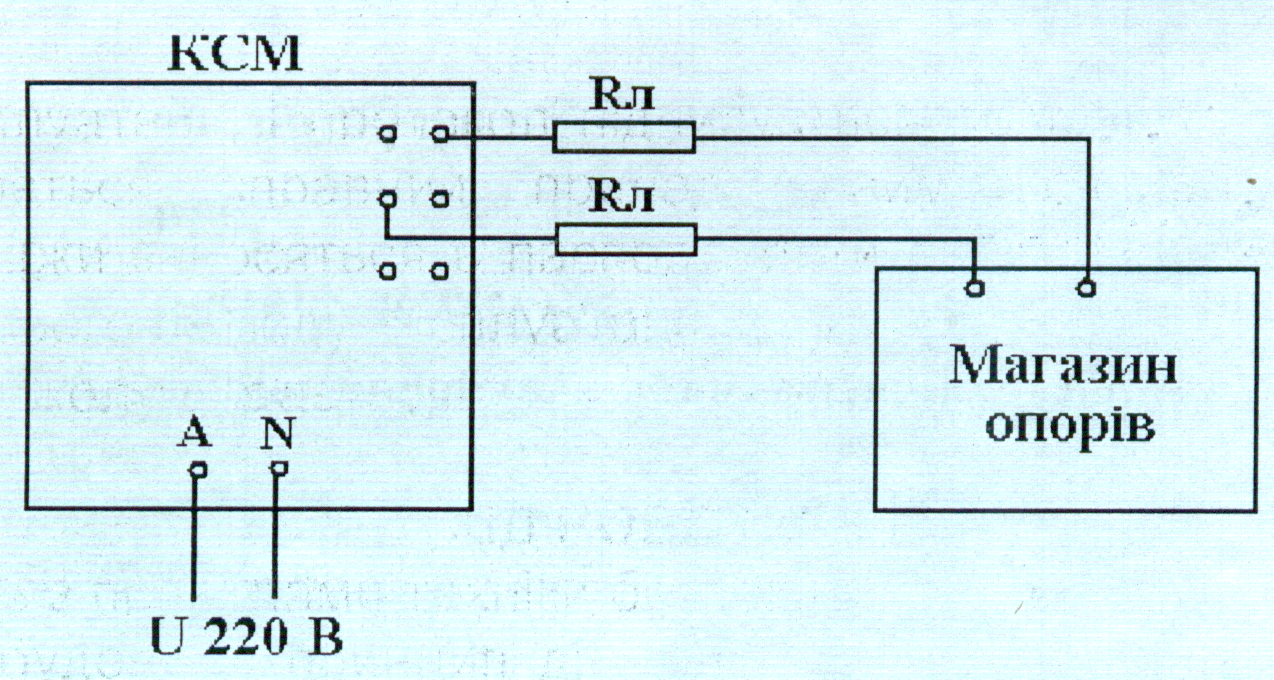

Рис. 1. Схема повірки електронного автоматичного моста

ДАТИ ВІДПОВІДЬ НА КОНТРОЛЬНІ ЗАПИТАННЯ:

а). В чому перевага трьохпровідної схеми підключення по відношенню до двухпровідної.

б). Скласти функційну схему установки.

ТЕМА: Повірка градуїровки термоелектричного перетворювача методом порівняння.

МЕТА: Навчитись робити повірку термоелектричного перетворювача мето­дом порівняння з термометром розширення.

ПРИЛАДИ ТА ОБЛАДНАННЯ

1. Тепло, нагрівальна установка.

2. Скляний термометр розширення.

3. Термоелектричний перетворювач.

4. Зразковий прилад УПИП - 60м.

5. Джерело живлення.

6. З'єднувальні провода.

7. Електричний автоматичний міст КВМ - 1.

8. Термометр опору.

9. Градуїровочні таблиці.

ЛІТЕРАТУРА,

НЕОБХІДНА ДЛЯ ПІДГОТОВКИ ДО ЛАБОЛАТОРНОЇ РОБОТИ

1. Старостін В. А. „Технологические измерения и контрольно -измерительные приборы в промышленности строительных материалов" М., Стройиздат 1980.

2. Кулаков М.В. „Технологические измерения и приборы для химических производств" М., Машиностроение 1983.

3. Техническое описание и инструкция по эксплуатации 1973.

ТЕОРЕТИЧНІ ВІДОМОСТІ

В таблиці 1 основні технічні характеристики і параметри похибки вимірювань від термоелектричних перетворювачів:

Таблиця 1

нсх* термоелектричног о перетворювача	Діапазон вимірювань (С°)	Межа допустимої відносної похибки (±%)	Дозволена спромож­ність	а при и= 100°С ' t2= 0°С (мВ)
Pt 100 2,3,4 - провідна	-50^800	0,009	0,01	3,96-Ю"3
ХА(К)	-100И370	0,03	0,1 ^	4,1010 2
ЖК(І)	-200И 200	0,03	0,1 -	5,15-10"2
XK (£)	-200И 000	0,04	0,1	6,95-10"2
МК(Т)	-200^400	0,03	оД	4,16 10"2
ПП (S)	-0И760	0,03	0,1	0,643-10"2
ПП (R)	-0И760	0,03	0,1	0,643-10"2
ПР (В)	-400 И 820	0,3	0,1	-
НН (N)	-200 И 300	0,3	0,1	-
Холодний спай	-0^-40	0,2	0,1	-

НСХ* - номінальна статична характеристика.

Е.р.с. яку виробляє термопара можна приблизно визначити по формулі

Е = a (t, -1₂)

де ti і t₂ температури робочого і вільного (гарячого і холодного) спаю термоелектричного перетворювача, ОС - коефіцієнт, який наведений в таблиці 1.

Повірку термопар проводять методом порівняння з зразковим приладом. Таким приладом може служити комбратор температури ТС 2000. Його характеристики наведені в тематичному каталозі №4 випуск 1. (Група підприємств „Метран" ст. 68-69).

Точність повірки залежить від того, який клас точності був у зразкової термопари або іншого зразкового приладу для вимірювання температури і від стабілізації температури вільних кінців (холодного спаю). При технічних вимірюваннях стабілізацію температури вільних кінців термопар забезпечує її термостатування в термостатах, віддають як можна подалі гарячі спаї і холодні (розводять їх), за допомогою компенсаційних проводів. Компенсаційні провода не дають додаткового термоефекту в місцях з'єднання і вони повинні розвивати в діапазоні температур 0^100 °С, таку ж е.р.с. і термопари. Так, наприклад, для ХА - можна застосовувати компенсаційні провода двох типів: хромель - алюмінієві і мідь -константанові. Для групи ПП - мідь - сплав ПП; ХК - хромель - копель та інші.

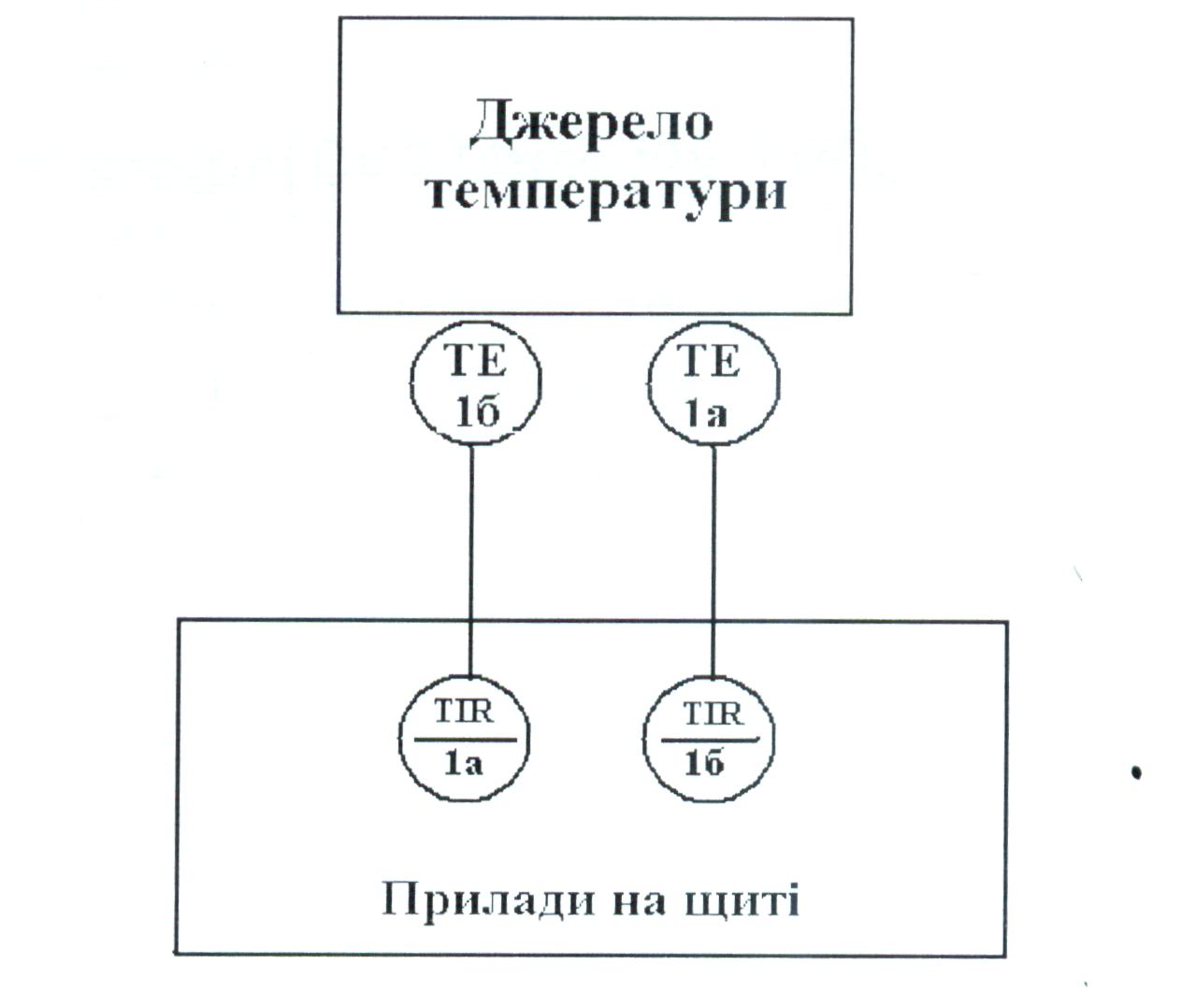

С хема повірки:

- робоча термопара; - зразкова термопара. ; електронні автоматичні потенціометри клас точності, який повинен бути одинаків. Наприклад, 0,25.

Результати заносяться в таблицю 2.
