ЛАБОРАТОНА РОБОТА №1

ТЕМА: Вивчення конструкції і зняття статичної характеристики диференці­ально - трансформаторного перетворювача.

МЕТА: Вивчити конструкцію диференціально - трансформаторного перетво­рювача і навчитись знімати статичну характеристику диференціально - трансформаторного перетворювача.

ПРИЛАДИ ТА ОБЛАДНАННЯ

1. Диференціально - трансформаторний перетворювач.

2. Лабораторна установка №1.

3. Джерело живлення.

4. Вимірювальний прилад.

ЛІТЕРАТУРА,

НЕОБХІДНА ДЛЯ ПІДГОТОВКИ ДО ЛАБОЛАТОРНОЇ РОБОТИ

1. Старостін В. А. „Технологические измерения и контрольно -измерительные приборы в промышленности строительных материалов" М., Стройиздат 1980.

2. Кулаков М.В. „Технологические измерения и приборы для химических производств" М., Машиностроение 1983.

3. „Техническое описание и инструкция по эксплуатации" 1973.

ТЕОРЕТИЧНІ ВІДОМОСТІ.

Однією з основних характеристик первинних перетворювачів (давальників) являється статистична характеристика. Статистична характеристика відображає функціональну залежність між вхідною і вихідною величиною в установленому режимі:

У= f (х)

де х - вхідна величина (сигнал на вході вимірювального пристрою, викликає зміну другої величини) у сигнал на виході вимірювального пристрою.

Статистичні характеристики можуть бути лінійні і нелінійні, також можуть бути задані аналітично, графічно або у виді таблиць. На практиці використовують такі статистичні характеристики, які описуються певними математичними законами.

Хід роботи.

1. Вивчити конструкцію, принцип дії і характеристики диференціально -трансформаторного перетворювача.

2. Вивчити конструкцію лабораторної установки №1.

3. Накреслити схему установки.

4. Зняти статистичну характеристику диференціально - трансформаторного перетворювача. Дані записати в таблицю 1.

5. Побудувати статистичну характеристику і визначити її характер.

6. Зробити висновок по роботі.

Переміщення L в (мм)

Вихідний сигнал U в (В)

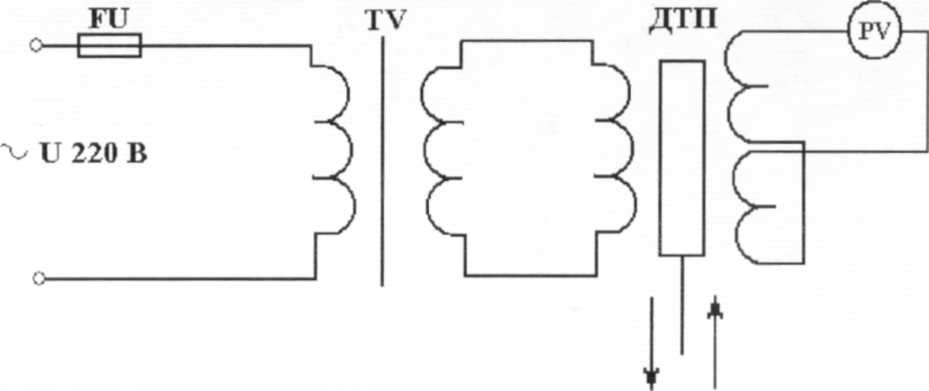

Рис. 1. Схема підключення ДТП.

Дати відповіді на контрольні запитання

а). До якого виду перетворювачів відноситься диференціально - трансформаторний перетворювач.

б). Охарактеризувати статичну характеристику.

в). Які параметри можна вимірювати за допомогою диференціально -трансформаторного перетворювача.

г). Переваги і недоліки диференціально - трансформаторного перетворю­вача.

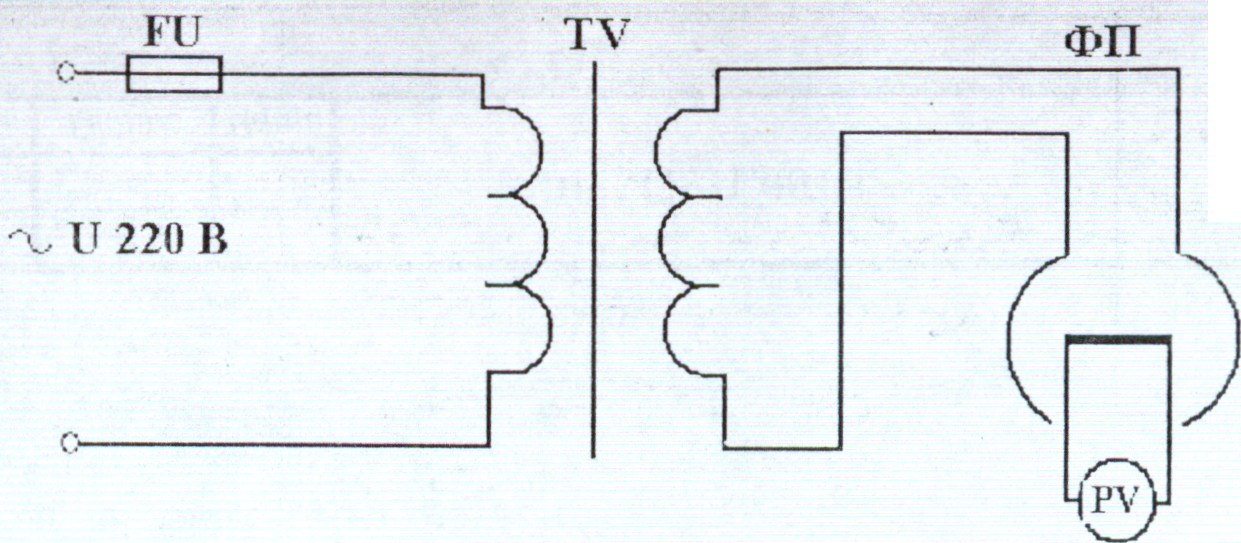

ТЕМА: Вивчення конструкції і зняття статичної характеристики феродинаміч­ного перетворювача.

МЕТА: Навчитись знімати статичну характеристику перетворювачів для вимі­рювання поворотних переміщень.

Прилади та обладнання

1. Стенд лабораторної установки №2. 2 Феродинамічний перетворювач. 3. Джерело живлення.

4 Вольтметр.

5. Міліамперметр.

6. Комплект проводів.

Література, необхідна для підготовки до лаболаторної роботи

1. Старостін В. А. „Технологические измерения и контрольно -

измерительные приборы в промышленности строительных материалов" М., Стройиздат 1980.

2. Кулаков М.В. „Технологические измерения и приборы для химических

производств" М., Машиностроение 1983.

3. Техническое описание и инструкция по эксплуатации" 1973.

ТЕОРЕТИЧНІ ВІДОМОСТІ

Феродинамічні перетворювачі застосовують для перетворення кутових переміщень у уніфікований утовий сигнал (зміни індуктивності 0.10 мГ;

-10-г-О-ИО мГ). їх часто використовують, як проміжні передаючі перетворювачі для передачі сигналів на великі відстані.

Величина і фаз е.р.с. дЕ залежить від величини і напрямку повороту рамки передаючого перетворювача.

Статистична характеристика і вихідні сигнали в ДТП і ФП аналогічні (цей висновок можна зробити порівнявши їх характеристику), а свідчить про те що ДТП і ФП взаємозамінні.

ХІД РОБОТИ.

1. Ознайомитись з правилами техніки безпеки.

2. Ознайомитись з лабораторною установкою, записати паспортні дані всіх приладів задіяних в даній роботі.

3. Охарактеризувати феродинамічний перетворювач.

4. Визначити максимальну статичну похибку системи. І

5 По результатах досліду побудувати статичну характеристику.

Переміщення L в (мм)

Вихідний сигнал U в (В)
