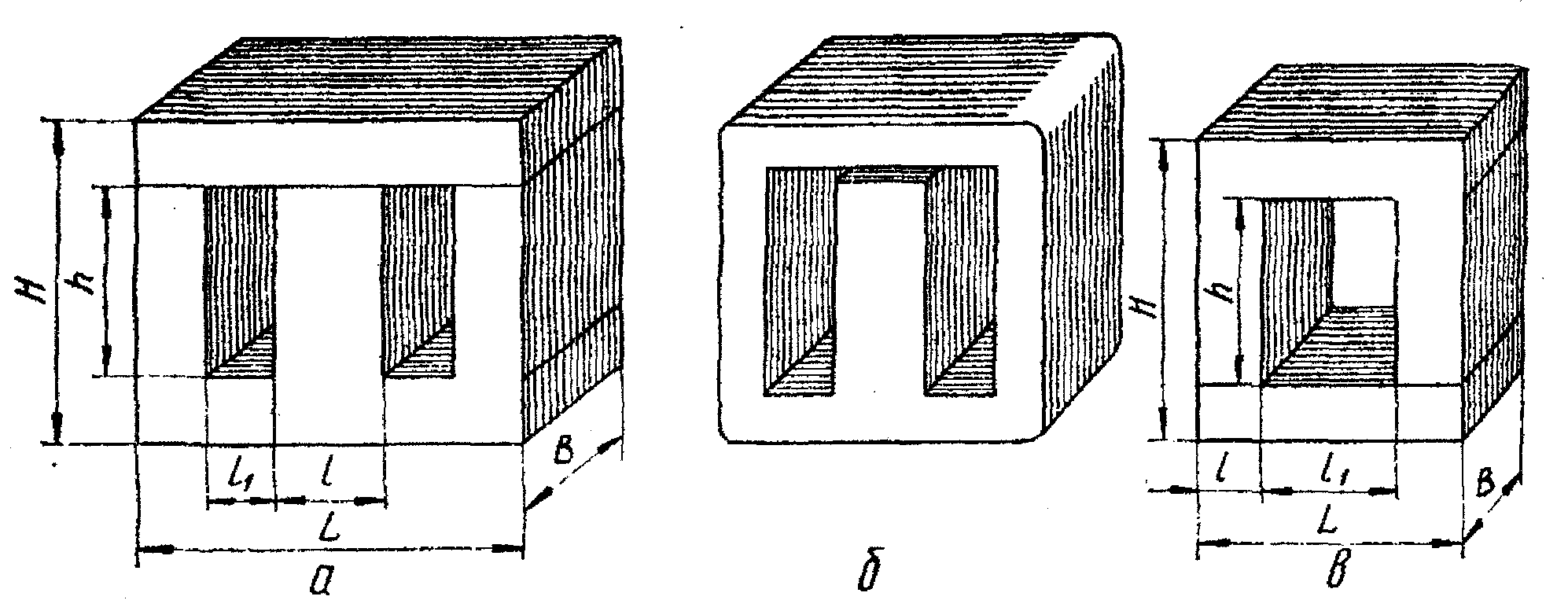

Геометричні параметри магнітопроводів.

Пластинчаті магнітопроводи: а – типу Ш1; б – типу Шп; в – типу ПН і ПУ.

Стрічкові магнітопроводи: а – броньовий; б – кільцевий.

Ш-подібний магнітопровід з феритів.

2. Розрахунок схем транзисторних підсилювачів.

Підсилювачі є одними з найрозповсюджених електронних пристроїв, що застосовуються в системах автоматики і радіосистемах. Підсилювачі поділяються на підсилювачі попередні (підсилювачі напруги) і підсилювачі потужності. Попередні транзисторні підсилювачі складаються з одного або кількох каскадів підсилення. При цьому всі каскади підсилення мають однакові властивості, відміни між ними можуть бути тільки кількісними: різні струми, напруги, різні параметри резисторів, конденсаторів і т.п..

Для каскадів попереднього підсилення найбільше застосування отримали резистивні схеми (з реостатно-ємнісним зв’язком). В залежності від способу подачі вхідного сигналу і отримання вихідного підсилювальні схеми отримали такі назви:

Схема включення транзистора із спільним емітером (СЕ);

Схема включення транзистора із спільною базою (СБ);

Схема включення транзистора із спільним колектором (емітерний повторював) (СК).

Найбільш розповсюдженим є каскад СЕ. Схема з СБ в попередніх підсилювачах зустрічається рідко. Емітерний повторювач (СК) має найбільший з усіх трьох схем вхідний і найменший вихідний опір, тому його застосовують в тих випадках, коли ця особливість дозволяє узгодити ті чи інші ланки підсилювача з метою покращання якості підсилення.

Розглянемо підсилюючий каскад із схемою включення транзистора зі спільним емітером. При розрахунку каскаду підсилювача зазвичай є відомими:

• R_н – опір навантаження, на яке повинен працювати каскад, що розраховується. Навантаженням може бути і аналогічний каскад;

• І_н.m або U_н.m – необхідне значення амплітуди струму або напруги навантаження;

• допустимі частотні викривлення;

• діапазон робочих температур.

• в більшості випадків є заданою напруга джерела живлення колекторного кола.

В результаті розрахунку повинні бути визначені:

• тип транзистора;

• режим роботи вибраного транзистора;

• параметри каскаду.

• типи і параметри всіх елементів схеми (резисторів, конденсаторів та ін.).

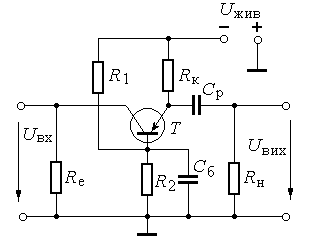

Розрахунок каскаду транзисторного підсилювача напруги низької частоти з реостатно-ємнісним зв’язком.

Послідовність розрахунку наводиться для транзистора, включеного за схемою із спільним емітером (СЕ).

Вихідні дані:

1) максимальна напруга на виході каскаду U_вих.max (максимальна напруга на навантаженні);

2) опір навантаження R_н;

3) нижня гранична частота f_н;

4) допустимі значення коефіцієнта частотних викривлень каскаду в області нижніх частот М_н;

5) напруга джерела живлення U_жив.

Зауваження. Вважати, що каскад працює в стаціонарних умовах (T_min = +15°С; Т_max = +25°С). При розрахунку впливом температури на режим транзистора нехтуємо.

Визначити:

1) тип транзистора;

2) режим роботи транзистора;

3) опір колекторного навантаження R_к;

4) опір в колі емітера R_e;

5) опори дільника напруги R₁ i R₂, який стабілізує режим роботи транзистора;

6) ємність роздільного конденсатора С_р;

7) ємність конденсатора в колі емітера С_е;

8) коефіцієнт підсилення каскаду по напрузі K_U.
