7.3 Глубина заложения водоотводящих сетей
Стоимость канализационной сети зависит от глубины ее заложения. Различают начальную, максимальную, минимальную глубину заложения труб.
20
Глубина заложения бассейновых коллекторов и главного коллектора зависит от глубины заложения уличной и внутриквартальной (дворовой) сетей.
Для определения начальной глубины заложения уличной сети необходимо на генеральном плане, в верхней его части, определить квартал с минимальным уклоном местности (самый удаленный от главной насосной станции). Схематически, внутри него, наметить внутриквартальную сеть. Начальная глубина заложения уличной сети определяется по формуле:
Ннт. = hmin + И + (Z, -Z2)+A,u, (7.1)
где hmin - наименьшая глубина заложения дворовой или внутриквартальной сети Qimin > 0,7 м); i - уклон дворовой или внутриквартальной сети, определяется по генплану населенного пункта (/„,„ = 0,008); / -длина участка внутриквартальной сети от ее наиболее удаленного колодца до первого уличного колодца, м; Z/ и Zr отметки поверхности земли, соответственно уличного и наиболее удаленного внутриквартального колодцев, м; А - перепад между лотками внутриквартальной и уличной сети, м {А = 0,05 м).

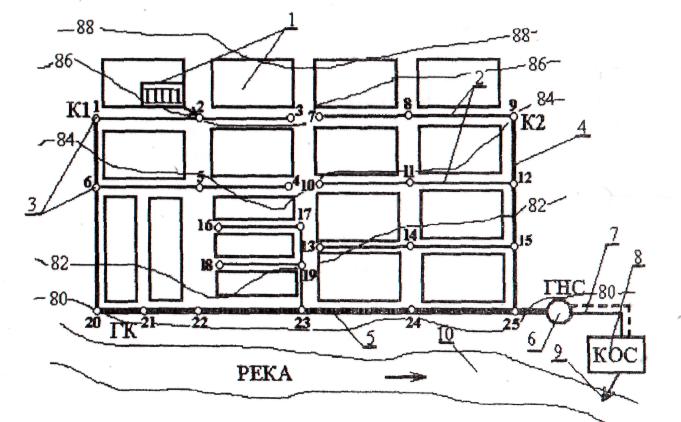

1 - жилые кварталы; 2 - уличная водоотводящая сеть; 3 - смотровые колодцы; 4 - бассейновые коллекторы (Kl, K2); 5 - главный коллектор (ГК); 6 - главная насосная станция (ГНС); 7 - напорный трубопровод; 8 - канализационная очистная станция (КОС); 9 - выпуск очищенных сточных вод; 10 - водоем-приемник сточных вод Рисунок 7.1 - Пример трассировки водоотводящей сети населенного пункта
2
1
Максимальная глубина заложения самотечных водоотводящих труб определяется расчетом в зависимости от материала труб, грунтовых условий технико-экономических соображений. Для сухих нескальных грунтов принимается не более 7 - 8 м [6].
Минимальная глубина заложения (7.2) назначается с учетом исключения промерзания труб, механического их разрушения под действием внешних нагрузок и использованием опыта эксплуатации подземных коммуникаций в этой местности.
hmm = hnp- (0,3-0,5) > 0,7 + d, м, (7.2 )
где кщ, - глубина промерзания фунта, принимается по нормативным справочникам; d - диаметр трубопровода, м.
8 Определение расчетных расходов сточных вод населенного пункта
Заключается в определении секундных расходов сточных вод транспортируемых по водоотводящим сетям населенного пункта.
8.1 Удельное водоотведение и режим поступлений сточных вод в
Водоотводящую сеть
Среднее количество воды, расходуемое на одного жителя или на единицу продукции, называется удельным водоотведением q0, л/сут.
Удельное водоотведение бытовых сточных вод принимается по [6], в зависимости от степени благоустройства района проживания.
Режим водоотведения характеризуется коэффициентом общей неравномерности поступления сточных вод в водоотводящую сеть К0Б. Коэффициент общей неравномерности поступления сточных вод определяется по [6] в зависимости от расхода стоков.
