Министерство образования Российской Федерации
ГОУ ВПО «Уральский государственный технический университет – УрФУ»
имени первого Президента России Б.Н. Ельцина
Строительный институт
Кафедра: «Строительного производства и экспертизы недвижимости»
Пояснительная записка
к курсовому проекту «Монтаж промышленного здания»
по дисциплине «Технологические процессы в строительстве»
специальности 270800 – Промышленное и гражданское строительство (бакалавр)
Выполнил студент группы С-210104нс
Сидоркина А.В.
Проверил преподаватель
Ямов В.И.
Номер и шифр варианта: 5-В-Ш
г. Екатеринбург, 2012 год
Содержание
1. Исходные данные 3
2. Введение 4
3. Разработка проекта:
Подбор конструктивных элементов здания 5
Подсчет трудоемкости и определение продолжительности монтажных работ 8
Технический выбор крана 11
Обоснование методов производства работ. Описание технологии работ
Проектирование календарного плана монтажа здания 16
Разработка технологической карты 18
Описание организации работ 21
Составление перечня машин, механизмов и технологической оснастки
4. Список литературы 22
1. Исходные данные
Номер и шифр варианта: 5-В-Ш.

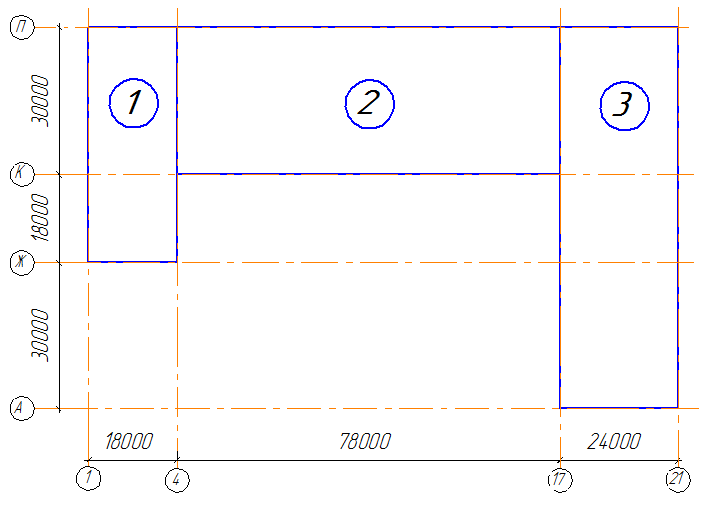

Конструкция здания состоит из трех пролетов.
Технологическая карта – шатер.
2. Введение
Объект строительства – промышленное, одноэтажное, беспроводное, отапливаемое трехпролетное здание.
Общая площадь здания 5076м2.
Материалы конструкций здания:
- колонны, фахверковые колонны, фермы, плиты покрытия, панели – железобетонные;
-вертикальные связи, перемычки воротных проемов, оконные панели стальные.
Монтажный план здания, продольные и поперечные разрезы, фасады с раскладкой выполнены на формате А-2 и приложены к пояснительной записке.
Графический материал на формате А-1.
3. Разработка проекта
3.1 Подбор конструктивных элементов здания
Фундаменты под колонны приняты столбчатые железобетонные. Шаг колонн в пролетах принят 6 м. Для крайних колонн принята нулевая привязка к разбивочной оси. В качестве конструкций покрытия применяем типовые железобетонные стропильные фермы и железобетонные ребристые плиты размером 3х6 м.
Во втором пролете устраиваем температурный шов в центре продольных осей с привязкой 500 мм к оси. Для обеспечения жесткости каркаса здания в каждом температурном блоке в одном из центральных шагов устанавливаем вертикальные связи жесткости по продольным осям колоннам.
В торцах каждого пролете предусмотрены выездные ворота. В наружных продольных стенах запланированы оконные проемы для естественного освещения.
Стены здания запроектированы из однослойных керамзитобетонных навесных панелей длиной 6 м. Первый ряд ограждения выполнен из цокольных панелей.
Все подобранные конструкции заносим в спецификацию (табл. 3.1.1). Подбор грузозахватных приспособлений приведены в таблице 3.1.2.
Таблица 3.1.1 Спецификация строительных конструкций
Наименование |
Марка |
Характеристика |
|||||||
Сборные ж/б конструкции |
одного элемента |
всех элементов |
|||||||
Длина (м) |
Ширина (м) |
Высота (м) |
Масса (т) |
Объем (м3) |
Кол-во (шт.) |
Масса (т) |
Объем (м3) |
||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
А. Сборные железобетонные конструкции |
|||||||||
Колонна |
К-1 |
10,5 |
0,6 |
0,6 |
7,8 |
3,1 |
76 |
592,8 |
235,6 |
Фахверковая колонна |
КФ-1 |
10,5 |
0,4 |
0,4 |
4,6 |
1,84 |
10 |
46 |
18,4 |
Стропильная ферма |
ФС-1 |
29,94 |
0,35 |
3,435 |
16,7 |
7,0 |
9 |
250,5 |
105 |
ФС-2 |
23,94 |
0,25 |
3,24 |
11,2 |
4,47 |
15 |
168 |
67,05 |
|
ФС-3 |
17,94 |
0,25 |
2,64 |
6,0 |
2,42 |
15 |
54 |
21,78 |
|
Плита покрытия |
ПП-1 |
5,97 |
2,98 |
0,3 |
2,7 |
1,07 |
246 |
761,4 |
301,74 |
Панель ограждения |
СП-1 |
5,98 |
1,785 |
0,3 |
4,83 |
2,13 |
312 |
1506,96 |
664,6 |
СП-2 |
5,98 |
1,185 |
0,3 |
3,21 |
1,878 |
26 |
83,46 |
48,83 |
|
СП-3 |
5,98 |
0,885 |
0,3 |
2,41 |
1,402 |
6 |
14,46 |
8,41 |
|
СП-4 |
6,28 |
1,785 |
0,3 |
5,12 |
2,99 |
30 |
153,6 |
89,7 |
|
ЦП-1 |
5,98 |
1,785 |
0,3 |
4,83 |
2,83 |
62 |
144,9 |
175,46 |
|
ЦП-2 |
6,28 |
1,785 |
0,3 |
5,12 |
2,99 |
6 |
30,72 |
17,94 |
|
Итого: |
|
3214,0 |
1754,51 |
||||||
Б. Металлические конструкции |
|||||||||
Вертикальные связи по колоннам |
С-1 |
- |
- |
- |
0,601 |
- |
8 |
4,808 |
- |
Оконные панели |
ОП-1 |
5,98 |
0,12 |
1,785 |
0,13 |
- |
24 |
3,12 |
- |
Перемычки воротных проемов |
ПВ-1 |
- |
- |
- |
0,15 |
- |
4 |
0,6 |
- |
Итого: |
|
8,528 |
- |
||||||
Таблица 3.1.2 Грузоподъемные приспособления
№ п/п |
Наименование монтируемого элемента |
Масса одного элемента |
Характеристика грузозахватного приспособления |
Монтажная масса, т |
||
Наименование |
Масса, т |
Высота, м |
||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
1 |
Колонна |
7,8 |
Траверса унифицированная ЦНИИ-ОМТП РЧ-455-69 |
0,18 |
1 |
7,98 |
3 |
Стропильная ферма |
16,7 |
Траверса ПИ Промстальконструкция 15946Р-11 |
1,75 |
3,6 |
18,45 |
11,2 |
12,95 |
|||||
6,0 |
Траверса ПК Стальмонтаж 1950-53 |
0,46 |
1,8 |
6,46 |
||
5 |
Плита покрытия |
2,7 |
Строп четырехветвевой ПИ Промстальконструкция 21059М-23 |
0,09 |
4,2 |
2,79 |
6 |
Панель стеновая |
4,83 |
Строп двухветвевой ГОСТ 19144-73 |
0,02 |
2,2 |
4,85 |
3,21 |
0,02 |
2,2 |
3,23 |
|||
2,41 |
0,01 |
2,0 |
2,42 |
|||
5,12 |
0,02 |
2,2 |
5,14 |
|||
4,83 |
0,02 |
2,2 |
4,85 |
|||
5,12 |
0,02 |
2,2 |
5,14 |
|||
7 |
Фахверковая колонна |
4,6 |
Траверса унифицированная ЦНИИ-ОМТП РЧ-455-69 |
0,18 |
1 |
4,78 |
