Метою виконання розрахунково-графічної роботи «Розрахунок блока живлення з параметричним стабілізатором» є перевірка ступеня засвоєння блока змістовних модулів «Основи аналогової комп’ютерної електроніки».

Звіт про розрахунково-графічну роботу має складати загальні положення відносно вторинних джерел електроживлення, розрахунки трансформатора, елементів двонапівперіодного випрямляча, елементів параметричного стабілізатора напруги.

Звіт має бути оформлений на стандартних аркушах формату А4 у текстовому редакторі MS Word (або Оpen Office. Org Writer ) та своєчасно поданий на перевірку викладачу. Принципову схему блока з переліком елементів рекомендовано виконувати у редакторі MS Visio (або іншому, аналогічному за призначенням).

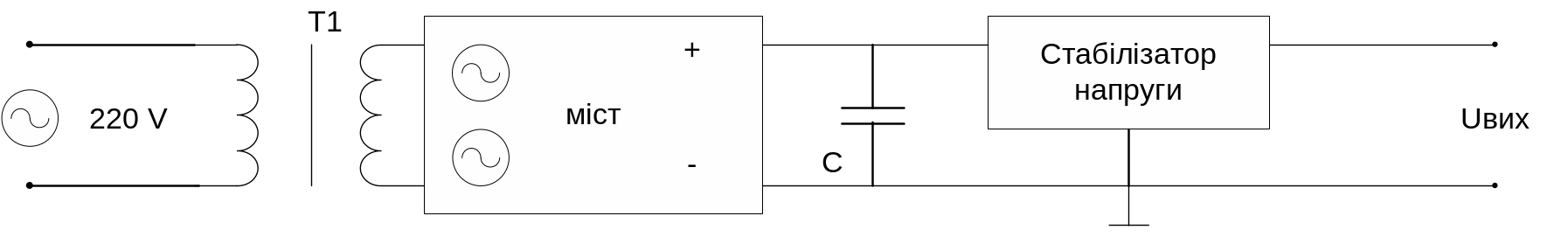

Традиційний блок живлення (схема наведена на рис. 1) складається із силового трансформатора Т1, діодного моста (випрямляча), фільтруючого конденсатора С та стабілізатора напруги.

Рисунок 1

2.1 Розрахунок елементів параметричного стабілізатора з емітерним повторювачем

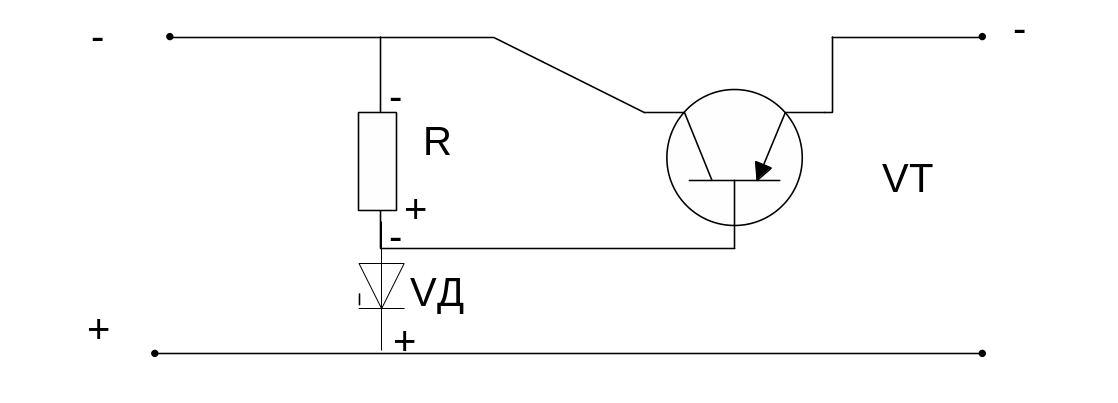

Схема параметричного стабілізатора напруги наведена на рис 2.

Рисунок 2

Даними для розрахунку елементів стабілізатора напруги є:

• U_вих – вихідна напруга;

• І_н – максимальний струм навантаження.

Розрахунок включає такі етапи:

1. Визначення величини вхідної напруги стабілізатора U_вип, яка дорівнює

U_вип. = U_вих + 3 (В),

де 3 В – це напруга між колектором і емітером VT.

2. Розрахунок розповсюджуваної потужності транзистора

Р'_max = 1,3 (U_вип - U_вих) І_н.

3. Вибір транзистора (Л. 2) за такими параметрами:

• P_max > Р'_max;

• U _{ке max} > U_вип.;

• І _{к max} > І_н,

де Р_max, U _{ке max}, І _{к max} – довідникові параметри.

3. Визначення максимального струму бази регулюючого транзистора:

І_{б max}= І_н / h_{21е min},

де h_{21е min} – мінімальний коефіцієнт передачі струму бази вибраного транзистора.

3. Вибір стабілітрона (Л2) за такими параметрами:

• U_сm = U_вих;

• І _{max cm} ≥ І _бmax,

де U_сm – напруга стабілізації стабілітрона,

І _{max cm} – максимальний струм стабілізації.

3. Розрахунок резистора R:

,

де І _{сm min} – мінімальний струм стабілізації.

Для випадку, коли стабілітрон не задовольняє умові по максимальному струму стабілізації (І_{cm max} < І_бmax), необхідно ввести у схему стабілізатора додатковий транзистор (схема наведена на рис. 3) VT2, який дозволяє знизити максимальний струм бази в h'_{21e min} , тобто

,

де h'_{21e min} - коефіцієнт передачі струму VT2.

Рисунок 3

2.2 Розрахунок елементів випрямляча

Даними для розрахунку елементів випрямляча є:

• U _вип. – напруга випрямляча;

• І_н – струм навантаження блока живлення;

• К_п – коефіцієнт пульсації.

Розрахунок включає наступні етапи:

1. Визначення змінної напруги на вторинній обмотці трансформатора:

U₂ = В U_вип,

де В – це коефіцієнт залежний від струму навантаження, який визначається за таблиці 1.

Таблиця 1

Коефіцієнт	Струм навантаження (А)
	0,1	0,2	0,4	0,6	0,8	1
В	0,8	1,0	1,2	1,4	1,5	1,7
С	2,4	2,2	2	1,9	1,8	1,8

2. За струмом навантаження визначається максимальний струм через кожний діод випрямляча.

І_д = 0,5 С І_н,

де С – коефіцієнт, залежний від струму навантаження (див. табл. 1).

3. Визначення зворотної напруги, яка прикладена до кожного діода:

U_зн = 1,5 U_вип.

4. Вибір діодів (Л. 2) за такими параметрами:

U_{д зв} > U _зн.;

І_{д max} > І_д,

де U_{д зв} – зворотна допустима напруга діода;

І_{д max} – максимальний прямий струм діода.

5. Визначення ємності конденсатора фільтра:

(мкФ).

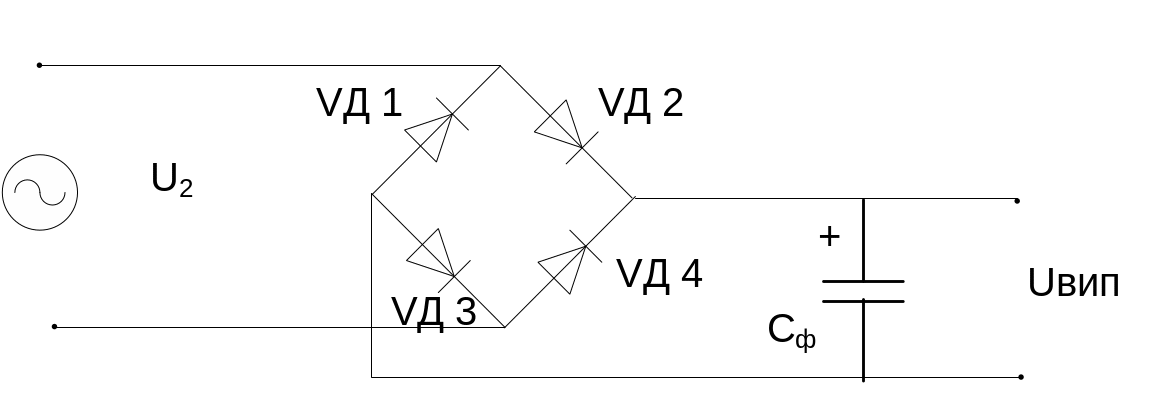

Схема випрямляча наведена на рис. 4.

Рисунок 4

2.3 Розрахунок трансформатора

Для розрахунку трансформатора є повна потужність при навантаженні, збільшена на 20 %, тобто

Р_max = 1,2 U₂ I_d.

Порядок розрахунку трансформатора такий:

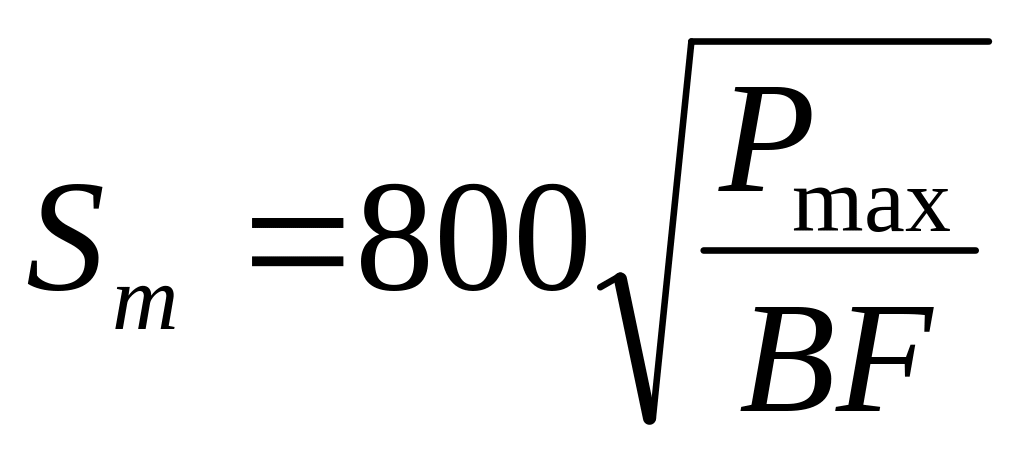

1. Визначаємо мінімальний перетин магнітопроводу (мм²)

,

де В – коефіцієнт (див. табл. 1);

F – частота електричної мережі.

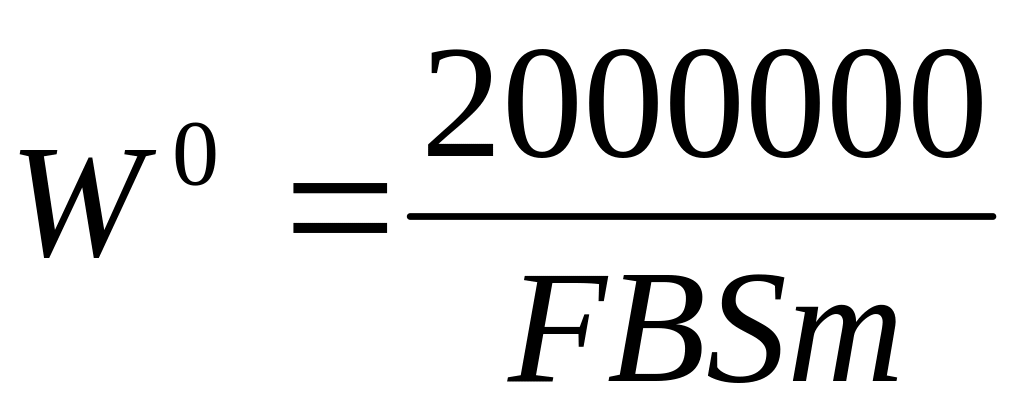

2. Кількість витків у обмотках трансформатора визначається через допоміжний параметр W⁰ – кількість витків на 1В:

.

Тоді кількість витків у первинній обмотці трансформатора W1 = U₁·W⁰, а кількість витків у вторинній обмотці відповідно W2 = U₂·W⁰.

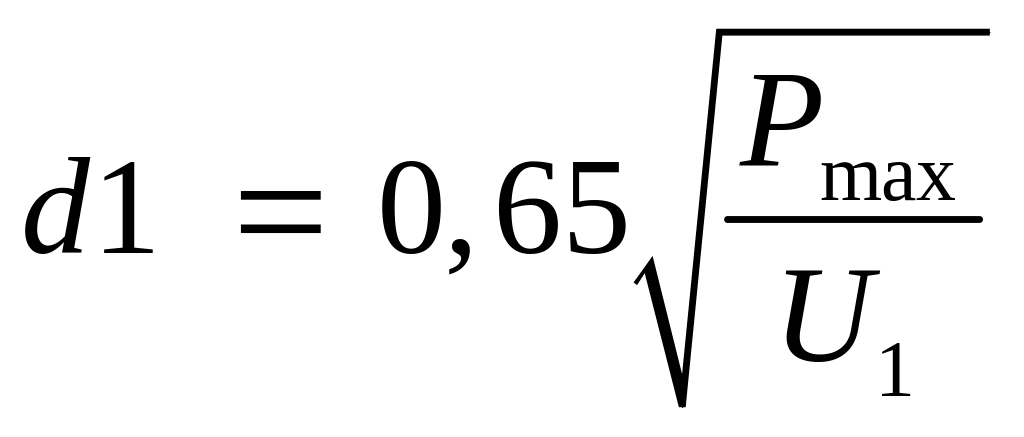

3. Діаметр дроту первинної обмотки:

(мм).

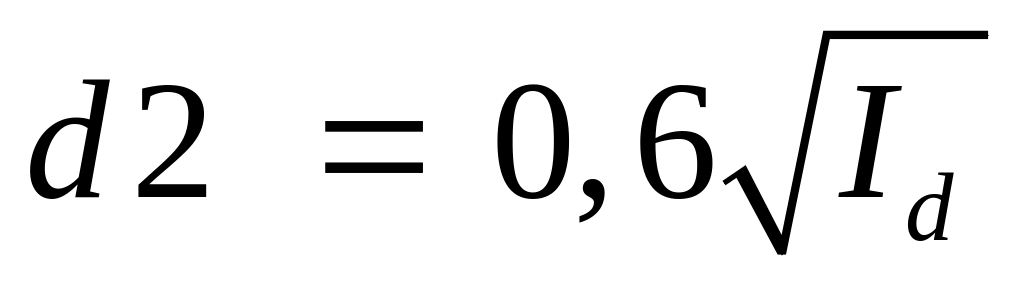

Діаметр дроту вторинної обмотки визначається через її струм І_d:

(мм).

Варіанти завдань подані в таблиці 2.

Таблиця 2

№ варіанта	Uвих (В)	Ін (А)	Кп
1	7	0,1	0,01
2	8	1	0,02
3	9	0,8	0,03
4	10	0,6	0,05
5	12	1	0,1
6	15	0,8	0,2
7	18	0,6	0,08
8	22	0,2	0,3
9	27	0,1	0,02
10	11	0,6	0,04
11	33	0,1	0,1
12	39	0,2	0,1
13	47	0,4	0,1
14	7,5	0,8	0,01
15	6,8	0,2	0,02
16	7	0,8	0,05
17	8	0,8	0,04
18	9	0,6	0,08
19	10	0,4	0,03
20	11	0,8	0,05
21	12	0,4	0,06
22	15	0,6	0,01
23	18	0,2	0,2
24	22	0,4	0,1
25	27	0,2	0,2
26	33	0,1	0,15
27	39	0,4	0,25
28	47	0,1	0,18
29	7,5	0,8	0,01
30	6,8	0,6	0,03
31	9	0,2	0,2
32	10	0,8	0,1
33	11	0,4	0,15
