3.4. Характеристика неработающего фонда скважин

1. Первоначально оценивается общее количество скважин объекта, не участвующих по состоянию на дату анализа в процессе разработки, доля неработающих скважин от общего фонда по объекту, и структура неработающего фонда скважин по категориям (бездействующие, в консервации, ликвидированы).

2. Указываются причины простоя скважин с указанием количества случаев:

- высокая обводненность продукции;

- низкая продуктивность;

- техническое состояние;

- проведение геолого-технических мероприятий

- прочие.

3. Значения среднего дебита нефти и обводненности, а также накопленные показатели (добыча нефти, жидкости, водонефтяной фактор) на момент остановки приводятся приводятся в среднем по всем неработающим скважинам.

4. Отдельно по скважинам, находящимся в бездействии и в консервации приводятся распределения по дебитам нефти и обводненности, и по накопленной добыче нефти на момент остановки.

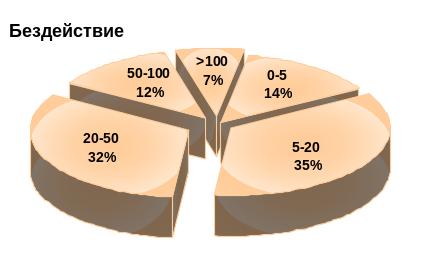

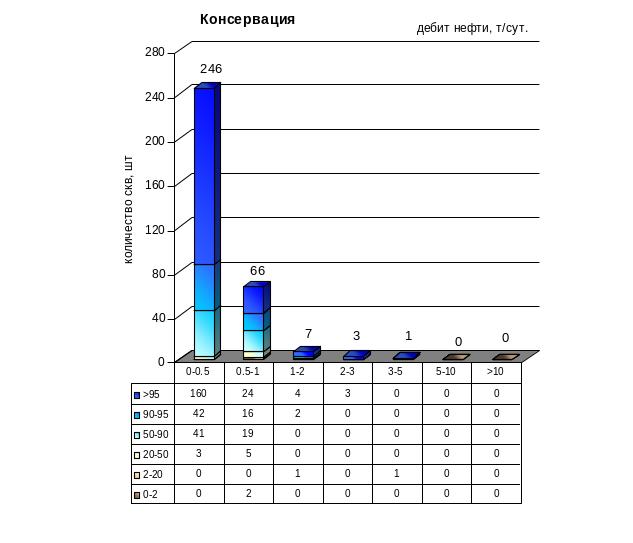

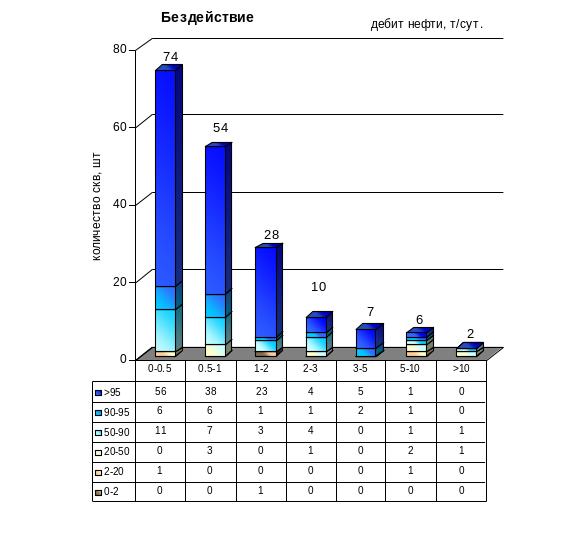

Рисунок 11. Распределение фонда скважин по дебитам нефти и обводненности на момент остановки

Рисунок 12. Распределение фонда скважин по накопленной добыче нефти на момент остановки

5. С позиций соответствия фактического использования фонда скважин их проектному назначению анализируются следующие основные положения:

- обоснованность переводов скважин на другие объекты.

- возможность совместной эксплуатации различных по параметрам объектов в одной скважине.

- технологическая обоснованность временной консервации скважин, переводов скважин в другой фонд.

6. Отдельно анализируется простаивающий и контрольно-пьезометрический фонд: указываются причины простоя скважин и мероприятия направленные на вывод скважин из неработающего фонда.

3.5. Оценка энергетического состояния пласта

1. Энергетическое состояние объекта разработки контролируется по показаниям пластового давления в скважинах. Состояние пластового давления анализируется по залежам, блокам, участкам. Строятся эпюры пластовых давлений.

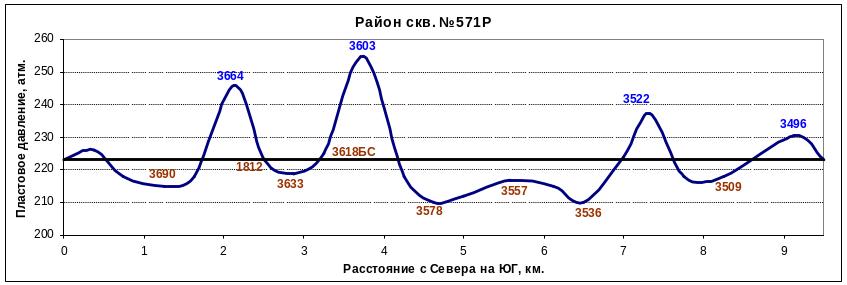

Рисунок 13. Эпюра пластовых давлений по линии скважин

2. Наглядную картину распределения пластового давления по залежи дает карта изобар. Кроме того, карта изобар используется для определения среднего пластового давления и гидропроводности пласта. Перед построением карты изобар фактические данные замеров динамического пластового давления пересчитывают в приведенные пластовые давления, то есть учитываются углы наклона пласта и отметка уровня ВНК.

Карты изобар составляются систематически, обычно поквартально. Для анализа разработки чаще всего бывает достаточно этих карт, однако при некоторых обстоятельствах, для пояснения тех или иных процессов, происходящих на месторождении, приходится строить карты изобар на другие даты, диктуемые анализом разработки. Для многопластовых месторождений желательно построение карт изобар по каждому эксплуатируемому пласту при наличии достаточного количества замеров.

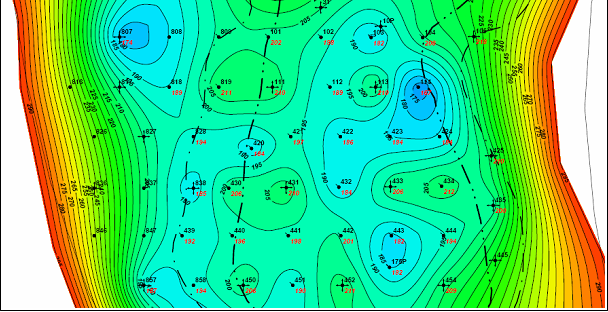

Рисунок 14. Выкопировка из карты изобар

3. При необходимости, для более детального анализа, строят карту текущих и накопленных компенсаций, по которым можно оценить компенсацию отборов жидкости, нагнетаемой в пласт водой, по каждому элементу системы разработки. Достаточной величиной считается компенсация отборов на уровне 115 - 120%. Из карты текущей компенсации видно, что практически по всей залежи наблюдается перекачка воды в нагнетательные скважины, что может привести к преждевременному обводнению добываемой продукции.

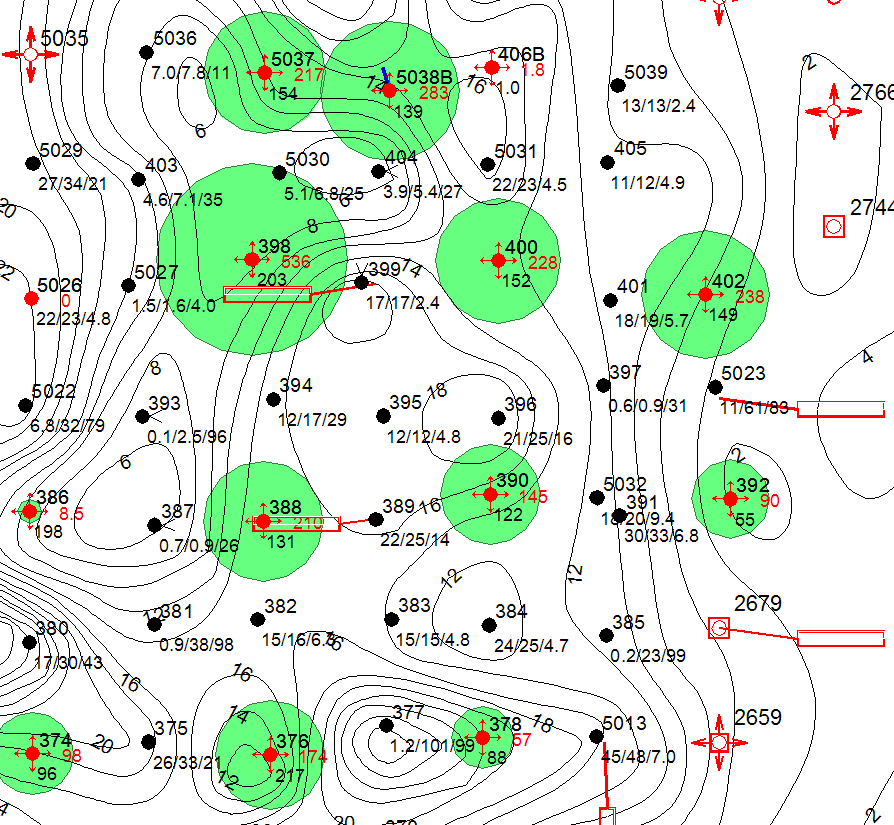

Рисунок 15. Выкопировка из карты текущей компенсации.

4. Приводится описание энергетики процесса разработки на момент анализа (в виде сравнения текущего пластового давления с начальным, с давлением насыщения нефти газом, сопоставления давлений в зоне отбора и нагнетания) и в динамике (в виде графика).

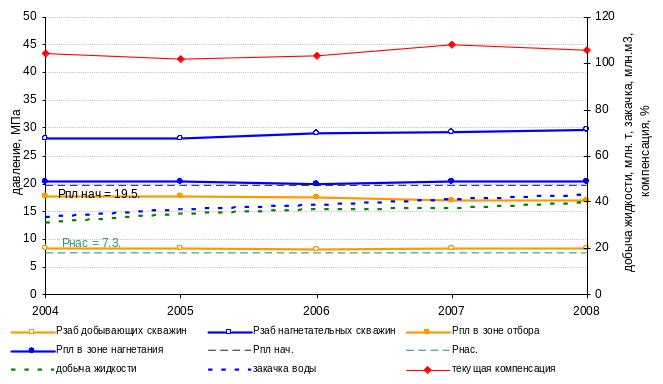

Рисунок 16. Динамика энергетики процесса разработки

5. Характеризуются потери давления в пласте между нагнетательными и добывающими скважинами. Наибольшие потери давления вдоль технологической цепочки «забой – забой» по пласту приходятся как правило на призабойные зоны нагнетательных скважин. На втором месте обычно стоят потери в призабойных зонах добывающих скважин, на третьем – потери в пласте на удалении от локальных воронок депрессии и репрессии.

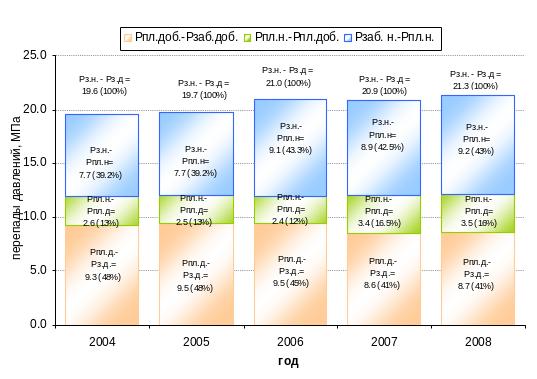

Рисунок 17. Динамика перепадов давлений между забоями нагнетательных и добывающих скважин

6. По полученным данным делаются выводы о стадии формирования и эффективности системы воздействия на пласт реализуемой на данном объекте. Даются рекомендации по совершенствованию существующей системы или при необходимости, о ее изменении.
