7. Разъемные и разборные соединения

Кроме выключателей, переключателей и электромагнитных реле для коммутации (т. е. подключения или переключения) электрических цепей блоков и узлов широко применяются различные разъемные соединения (разъемы). С помощью таких соединений подключают, например, внешние акустические системы к выходу усилителя низкой частоты (УНЧ), микрофон, электрогитару—ко входу УНЧ и т. д.

Разъемы могут быть самых различных видов. Их конструкция определяется числом одновременно коммутируемых электрических цепей частот сигнала в коммутируемых цепях. Для коммутации цепей с низкочастотными электрическими сигналами применяются штепсельные разъемы (ШР), а цепей с высокочастотными сигналами — коаксиальньные разъемы.

Элементарный разъем состоит из штыря и гнезда. При этом штырь на схемах изображают стрелкой с углом раствора 90°, а гнездо — в виде «рогатки». Рядом пишут латинскую букву «Х» и порядковый номер разъема (рис. 29 а). Состыкованный разъем показан на рис. 29 б. В разъеме, содержащем несколько рядом расположенных контактов, последние объединяют линиями механической связи (рис. 29 в). Если контакты находятся в разных частях схемы, рядом с ними помещают их пози­ционное обозначение (рис. 29 г). Коаксиальный разъем на выводах воспроизводят на схеме в виде окружности с отрезком касательной, направленным в сторону штыря и гнезда (рис. 29 д).

В ряде случаев для коммутации электрических цепей применяются вставки-переключатели, представляющие собой колодки, в кото­рых соединены штыревые контакты. Эти переключатели обозначают так же, как и многопозиционные переключатели (рис. 29 е).

Если в таком переключателе колодка вставлена в панель, замкнутыми между собой окажутся контакты 1 и 8, 3 и 6, 2 и 4, 5 и 7.

.

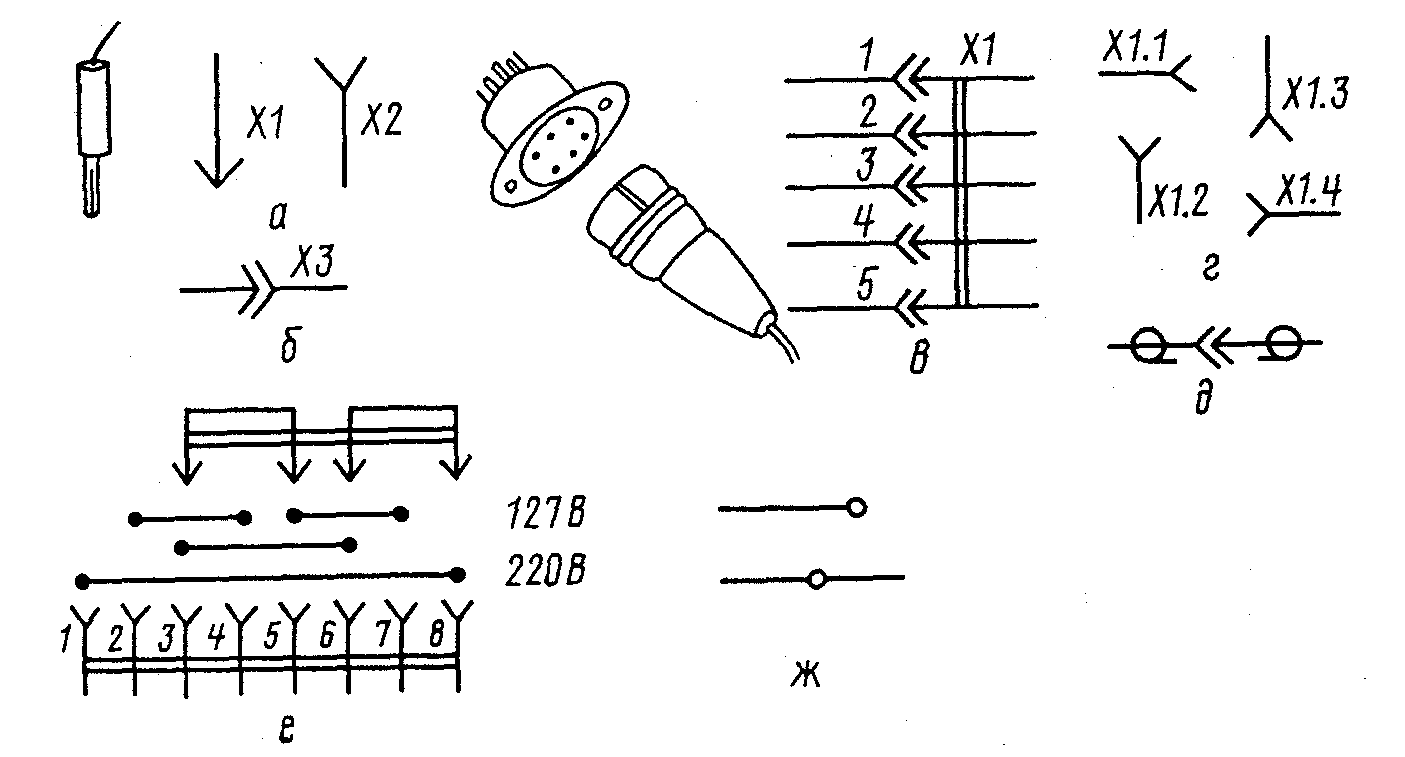

Рис. 29. Условные графические обозначения разъемных и разборных соединений

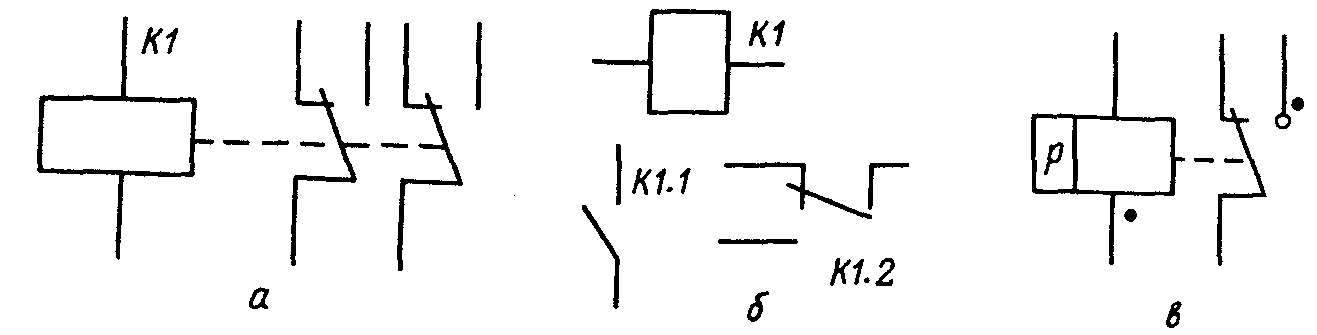

Рис. .30. Условные графические обозначения электромагнитных реле

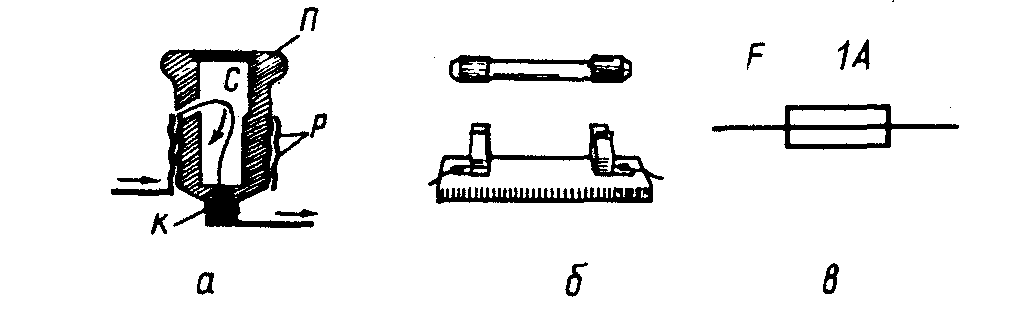

Рис. 31. Предохранители

Электрические цепи могут быть соединены также винтами с гайками, пружинящими зажимами и т. д. На схемах такие соединители показы­вают небольшим кружком (рис. 29 ж).

8. Электромагнитные реле

Особую группу переключателей, используемых в радиоаппаратуре, составляют электромагнитные реле. Ранее уже говорилось о том, что если через катушку пропустить электрический ток, то вокруг нее обра­зуется магнитное поле и она приобретет способность притягивать желез­ные и стальные предметы. Если около такой катушки расположить одну или несколько контактных групп и их подвижные контакты жестко соединить со стальной пластинкой, расположенной под одним из концов катушки, то получится электромагнитное реле. При пропускании через катушку электрического тока стальная пластинка притягивается к катушке и перемещает подвижные контакты. Происходит их переключение. Чтобы контакты реле вернулись в первоначальное состояние, необходимо разорвать цепь питания катушки.

На электрических схемах катушка электромагнитного реле изображается в виде прямоугольника с выводами от больших сторон. Контакты реле изображают так же, как и контакты выключателей и переключателей (рис. 30 а). Если контакты расположены на схеме рядом с катушкой (обмоткой), их соединяют штриховой линией, если в различны местах — то около прямоугольника, означающего обмотку катушки реле, ставят букву К и порядковый номер реле, а около контактов реле - такое же буквенно-цифровое обозначение, затем точку и номер контактной группы (рис. 30 б).

Свойства обычных электромагнитных реле не зависят от полярности напряжения, приложенного к концам катушки. Но есть реле, для которых обязательно нужно соблюдать это условие. Такие реле называют поляризованными.При подаче на обмотку данного реле напряжения одной полярности замыкаются один контакты, и они могут фиксироваться в этом положении даже при снятии напряжения с обмотки. Чтобы перевести контакты в другое положение, необходимо поменять полярность напряжения на обмотке.

Схема реле показана на рис. 30 в. Кружок у неподвижного контакта означает, что в этом положении состояние контактов фиксируется при срабатывании реле. Точки у одного конца обмотки и у одного неподвижного контакта свидетельствуют о том, что для замыкания подвижного контакта с неподвижным, помеченным точкой, вывод обмотки, также обозначенный точкой, должен соединяться с положительным полюсом источника, подключаемого к обмотке. Латинская буква «Р» в прямоугольнике указывает на то, что реле поляризованное.
