2.3. Конденсаторы переменной емкости

Площадь перекрытия пластин или расстояние между ними у конденсаторов

переменной емкости можно изменить различными способами. При этом меняется и емкость конденсатора. Одна из возможных конструкций конденсатора переменной емкости (КПЕ) изображена на рис. 14. Здесь емкость изменяется путем различного расположения роторных (подвижных) пластин относительно статорных (неподвижных). Зависимость изменения емкости от угла поворота определяете конфигурацией пластин. Величина минимальной и максимальной емкости зависит от площади пластин и расстояния между ними. Обычно минимальная емкость С_мин, измеряемая при полностью выведенных роторных пластинах составляет единицы (до 10 ... 20) пикофарад, а максимальная емкость С_макс, измеряемая при полностью выведенных роторных пластинах, - сотни пикофарад.

В радиоаппаратуре широко применяются блоки КПЕ, состоящие из двух, трех и более конденсаторов переменной емкости, механически связанных друг с другом. Благодаря блокам КПЕ можно изменять одновременно и на одина­ковую величину емкость различных цепей устройства.

Разновидностью КПЕ являются подстроечные конденсаторы. Их ем­кость так же, как и сопротивление подстроечных резисторов, изменяют лишь с помощью отвертки. В качестве диэлектрика в таких конден­саторах могут использоваться воздух или керамика. Внешний вид не­которых типов подстроечных конденсаторов показан на рис. 15.

2.4. Условные обозначения конденсаторов

На электрических схемах конденсаторы постоянной емкости обозна­чаются двумя параллельными отрезками, символизирующими обкладки конденсатора, с выводами от их середин. Рядом указывают условное буквенное обозначение конденсатора — букву С (от латинского слова capacitor — конденсатор).

После буквы С ставится порядковый номер конденсатора в данной схеме, а рядом через небольшой интервал пишется другое число, ука­зывающее на номинальное значение емкости (рис. 16).

Емкость конденсаторов от 0 до 9999 пФ указывают без единицы измерения, если емкость выражена целым числом (С1 и С2), и с единицей измерения — пФ, если емкость выражена дробным числом (СЗ на рис. 16).

Емкость конденсаторов от 10000 пФ (0,01 мкФ) до 999000000 пФ (999 мкФ)

указывают в микрофарадах в виде десятичной дроби (С4) либо как целое число, после которого ставят запятую и нуль (С5, С6). В обозначениях электролитических конденсаторов знаком «+» помечается отрезок, соответствующий положительному выводу – аноду, и после знака «х» — номинальное рабочее напряжение (С6).

Конденсаторы переменной емкости (КПЕ) обозначаются двумя параллельными отрезками, перечеркнутыми стрелкой (рис. 17). Если необходимо, чтобы к данной точке устройства подключались именно роторные пластины, то на схеме они обозначаются короткой дугой. Рядом указываются минимальный и максимальный пределы изменения емкости.

В обозначении подстроечных конденсаторов параллельные линии пересека-

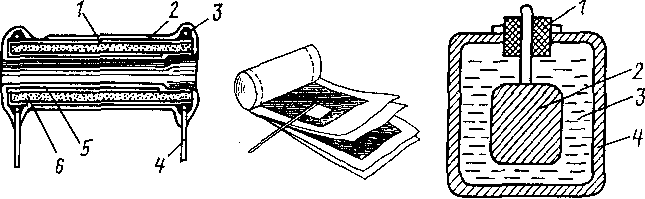

Рис .11. Устройство трубчатого керамического конденсатора:1-наружная обкладка; 2 - эмалевое покрытие; 3-пайка; 4-проволочный вывод;5-нутренняя обкладка;6-кера мическая трубка

Рис. 12. Конструкция бумажного конденсатора

Рис. 13. Устройство электролитического конденсатора: 1–резиновое уплотнение; 2-анод; 3 – электролит; 4 – катод (корпус)

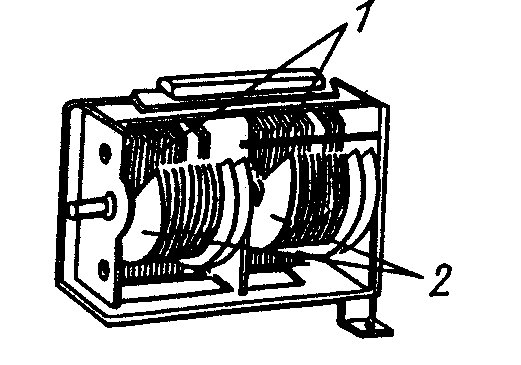

Рис. 14. Блок конденсаторов переменной емкости: 1 – статорные (неподвижные) пластины; 2 – роторные (подвижные) пластины

Рис. 15. Подстроечные конденсаторы

ются отрезком с короткой черточкой, перпендикулярной одному из его концов.
