3.4 Продолжительность рабочего цикла бульдозера-толкача

T^т_ц=1,6t₁+60 , с

где t₁-продолжительность набора скрепера, с;

1)Для первого типа скрепера

T^т_ц=1,6*63,59+60=161,74 (с)

2) Для второго типа скрепера

T^т_ц=1,6*76,5+60=182,4 (с)

3) Для третьего типа скрепера

T^т_ц=1,6*80,75+60=189,2 (с)

3.5 Количество скреперов, работающих в сбалансированном комплекте с толкачом

M_расч= Т^с_ц/ T^т_ц

Фактическое количество скреперов M_факт получается округлением M_расч до ближайшего целого

1) Для первого типа скрепера

M_расч=370,27/161,74=2,29

2) Для второго типа скрепера

M_расч=421,35/182,4=2,31

3) Для третьего типа скреперов

M_расч=446,58/189,2=2,36

Табл.6

Показатели	Варианты скреперов
	1	2	3
Цикл скрепера:
продолжительность набора t1 , с	63,59	76,5	80,75
продолжительность гружёного хода t2 , с	126,69	139,35	154,84
продолжительность разгрузки t3 , с	10,72	12,3	12,99
продолжительность порожнего хода t4 , с	39,27	43,2	48
дополнительное время в карьере t5 , с	60	70	70
дополнительное время на насыпи t6 , с	70	80	80
Продолжительность цикла скрепера Тсц, с	370,27	421,35	446,58
Продолжительность цикла толкача Tтц , с	161,74	182,4	189,2
Количество скреперов на один толкач:
Mрасч	2,29	2,31	2,36
Mфакт	2	2	2

3.6 Эксплуатационная часовая производительность комплекта находится по одной из двух формул в зависимости от соотношения M_факт и M_расч:

П^к_з.ч=3600*q*K_н*К_{пр.вероят}*К_в* M_факт / T^т_ц*К_рх , м³/ч

где К_в- коэффициент внутрисменного использования комплекта машин по времени, К_в=0,7;

К_{пр.вероят}- коэффициент простоев машин из-за неравномерности поступления скреперов на участок набора (учёт вероятного характера взаимодействия машин в комплекте), принимаем К_{пр.вероят}=0,85.

1) Для первого типа скрепера

П^к_з.ч=3600*15*1,2*0,85*0,7*2/161,74*1,15=414,58 м³/ч

2) Для второго типа скрепера

П^к_з.ч=3600*25*1,2*0,85*0,7*2/182,4*1,15= 612,7 м³/ч

3) Для третьего типа скреперов

П^к_з.ч=3600*25*1,2*0,85*0,7*2/189,2*1,15=590,68 м³/ч

Табл.7

Показатели	Варианты сопоставляемых комплектов
	1	2	3
Марка скрепера	ДЗ-115А	ДЗ-107	ДЗ-67
Марка толкача	ДЗ-171.1	ДЗ-158ХЛ	ДЗ-158ХЛ
Количество скреперов в комплекте Mфакт	2	2	2
Производительность эксплуатационная часовая комплекта Пкз.ч	414,58	612,7	590,68

3.7 Определение эксплуатационных затрат на разработку и транспортирование на заданное расстояние 1 м³ грунта комплектом скреперов с толкачом (удельной себестоимости работы) производится по формуле

С^раб_е= (С^скр_м.ч * M_факт + С^т_м.ч)/ П^к_з.ч

Где С^скр_м.ч –стоимость одного машино-часа одного скрепера, руб/ч

С^т_м.ч –стоимость одного машино-часа одного толкача, руб/ч

1) Для первого типа скрепера

С^раб_е =(605*2*156)/414,58=455,30

2) Для второго типа скрепера

С^раб_е =(764*2*317)/612,7=790,56

3) Для третьего типа скреперов

С^раб_е =(780*2*317)/590,68=837,20

3.8 Полная суммарная себестоимость единицы продукции определяется с учетом затрат на перебазирование машин с базы на объект в начале работы и с объекта на базу в конце работы.

(на заданную дальность B)

С^∑_е = С^раб_е + С^пб_е

1) Для первого типа скрепера

С^∑_е =455,30+163,01=618,31

2) Для второго типа скрепера

С^∑_е =790,56+336,29=1126,65

3) Для третьего типа скреперов

С^∑_е =837,20+343,45=1180,65

При этом удельная стоимость перебазирования

С^пб_е= (С^скр_пб * M_факт + С^т_пб)/ V_об

1) Для первого типа скрепера

С^пб_е =(387,2*2*421) /2000=163,01

2) Для второго типа скрепера

С^пб_е =(488,8*2*688) /2000=336,29

3) Для третьего типа скреперов

С^пб_е =(499,2*2*688) /2000=343,45

Где V_об =2000 - объем работы на объекте м³

С^скр_пб С^т_пб - стоимость перебазирования соответственно одного скрепера и толкача, руб

Значения С^скр_пб и С^т_пб рассчитываются в зависимости от дальности перебазирования B для каждой машины. B = 20 км.

Табл.7

Показатели	Варианты сопоставляемых комплектов
	1	2	3
Марка скрепера	ДЗ-115А	ДЗ-107	ДЗ-67
Марка толкача	ДЗ-171.1	ДЗ-158ХЛ	ДЗ-158ХЛ
Количество скреперов в комплекте Mфакт	2	2	2
Производительность эксплуатационная часовая комплекта Пкз.ч	414,58	612,7	590,68
Удельная себестоимость работы Срабе	455,30	790,56	837,20
Удельная стоимость перебазирования Спбе	163,01	336,29	343,45
Полная себестоимость единицы продукции С∑е руб/ м3	618,31	1126,65	1180,65
Число смен работы на объекте Nсм	1,4	1,0	1,0

3.9 Число смен работы комплекта на объекте

N_см =1,1* V_об /(8,0* П^к_з.ч)

1) Для первого типа скрепера

N_см = (1,1*2000/(8,0*414,58)=0,66

2) Для второго типа скрепера

N_см = (1,1*2000/(8,0*612,7)=0,45

3) Для третьего типа скреперов

N_см = (1,1*2000/(8,0*590,68)=0,46

Выводы: 1.) Оптимальный вариант:

Марка скрепера - ДЗ-107 Марка бульдозера - ДЗ-158ХЛ Количество скреперов в комплекте – 2

2.) Преимущества и особенности машин комплекта, обеспечивающих оптимальность в данных условиях – минимум затрат времени и денег, для выполнения всего объема работ.

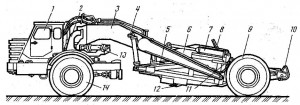

1 – автотягач; 2 – седельно-сцепное устройство; 3- основная рама; 4 – гидроцилиндры подъёма и опускания ковша; 5 – заслонка ковша; 6 — ковш; 7— гидроцилиндры подъёма заслонки; 8 – задняя стенка ковша; 9, 14 – пневмоколеса; 10 – буферное устройство; 11 – гидроцилиндры привода задней стенки; 12 -ножи; 13 — гидроцилиндры взаимного поворота автотягача и скрепера
