Расчет размеров зубцовой зоны статора и воздушного зазора
Паз статора – по рис.8а, с соотношением размеров, обеспечивающим параллельность боковых граней зубцов.

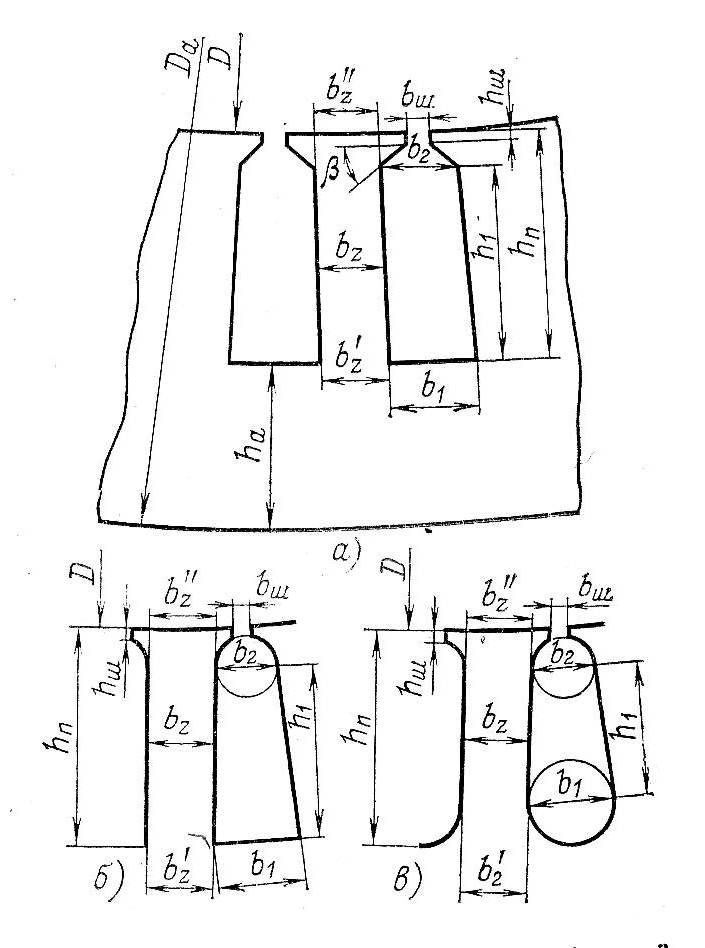

Рис.8. К расчету размеров зубцовой зоны всыпной обмотки статора.
Принимает предварительно по тал.5: ВZ1 = 1,9 Тл; Ва = 1,6 Тл, тогда
мм
по табл.6 для оксидированных листов стали kс = 0,97; определяется высота ярма статора, м,
м = 22,3 мм.
Таблица 5. Допустимые значения индукции на различных участках
магнитной цепи, Тл
Участки магнитной цепи |
Обоз-наче-ние |
IР44. |
IР23. |
|||||||||
|
2р |
2 |
4 |
6 |
8 |
10 и 12 |
2 |
4 |
6 |
8 |
10 |
12 |
Ярмо статора |
Ва |
|
1,4-1,6 |
|
1,15-1,35 |
1,1-1,2 |
1,45-1,6 |
|
1,2-1,4 |
1,1-1,3 |
||
Зубцы статора при постоянном сечении (всыпная обмотка) |
ВZ1 |
1,7-1,9 |
1,6-1,8 |
1,9-2,1 |
1,8-2,0 |
1,7-1,9 |
||||||
Зубцы статора в наиболее узком сечении:
|
ВZ1max
ВZ1max |
1,75-1,95
1,6-1,8 |
1,9-2,1 |
1,8-2,0
1,7-1,9 |
||||||||
Ярмо ротора:
|
ВJ ВJ ВJ |
≤1,45 -- -- |
≤1,25 ≤1,25 ≤1,55 |
≤1,15 ≤1,05 ≤1,30 |
≤0,85 ≤0,75 ≤0,10 |
≤1,55 -- -- |
≤1,35 ≤1,35 ≤1,45 |
≤1,25 ≤1,15 ≤1,20 |
≤0,95 ≤0,85 ≤1,0 |
|||
Зубцы ротора при постоянном сечении (груше-видные пазы) |
ВZ2 |
1,75-1,85 |
1,8-1,95 |
|||||||||
Зубцы ротора в наиболее узком сечении:
|
ВZ2max ВZ2max |
-- -- |
1,5-1,7 1,85-2,05 |
1,45-1,60 1,75-1,9 |
-- -- |
1,6-1,8 2,0-2,2 |
1,55-1,70 1,9-2,05 |
|||||
Таблица 6. Рекомендуемые марки холоднокатаной изотропной электрической стали, способы изолировки листов и коэффициент заполнения сталью магнитопроводов статора и ротора асинхронных двигателей
h, мм |
U, в |
Марка стали |
Статор |
Короткозамкнутый ротор |
Фазный ротор |
||||
Способ изолировки листов |
kс |
Способ изолировки листов |
kс |
Способ изолировки листов |
kс |
||||
50-250 280-355 400-560 |
≤660 ≤660 6000 |
2013 2312 2411 |
Оксидирование Лакировка Лакировка |
0,97 0,95 095 |
Оксидирование Оксидная пленка Лакировка |
0,97 0,97 0,95 |
--- Лакировка Лакировка |
-- 0,95 0,95 |
|
Размеры паза в штампе принимаем bш = 3,7 мм; hш = 1 мм. Табл.7
мм;
мм;
мм;
мм.
Таблица 7. Среднее значение ширины шлица полузакрытых пазов статора bш, мм
h, мм |
Число полюсов 2р |
||||
2 |
4 |
6-8 |
10 |
12 |
|
50-63 71 80, 90 100, 112 132 160-250 280-315 |
1,8 2,0 3,0 3,5 4,0 4,0 -- |
1,8 2,0 3,0 3,5 3,5 3,7 -- |
1,8 2,0 2,7 3,0 3,5 3,7 -- |
-- -- -- -- -- -- 4,0 |
-- -- -- -- -- -- 4,0 |
Размеры паза в свету с учетом припуска на сборку:
=b1-Δbп=10−0,2=9,8
мм;
=b2-Δbп=7,6−0,2=7,4
мм;
=h1
–Δhп
=18,3−0,2=18,1
мм.
Площадь поперечного сечения паза для размещения проводников.
=
Sиз-Sпр=
*18,1−24=131,7
мм2.
Площадь поперечного сечения прокладок Sпр=0.
Площадь поперечного сечения корпусной изоляции в пазу Sиз=bиз(2hп+ b1+ b2)= 0,4(2*21,2+10+706)=24 мм2, где односторонняя толщина изоляции в пазу bиз=0,4 мм (см. таб. 8)
