Электронное моделирование

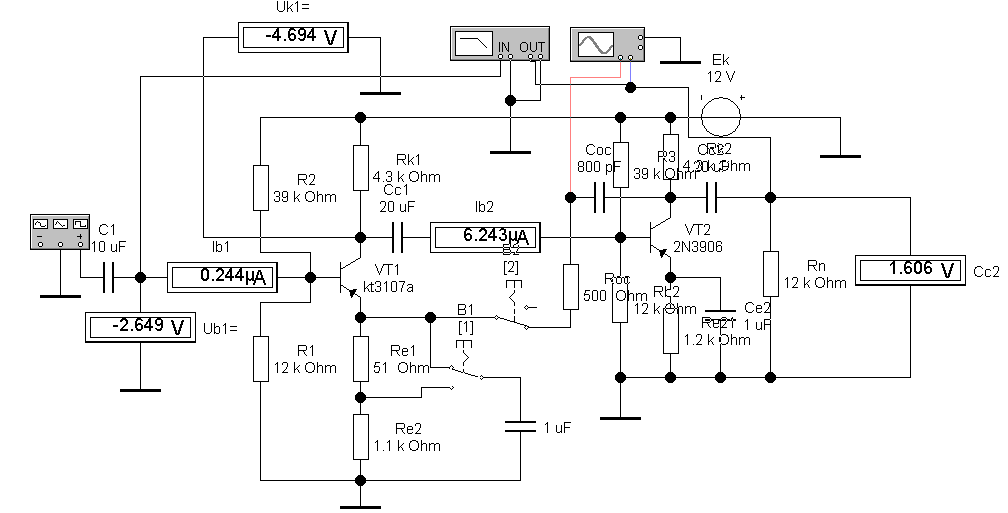

Рис. 9.18. Виртуальный макет для исследования

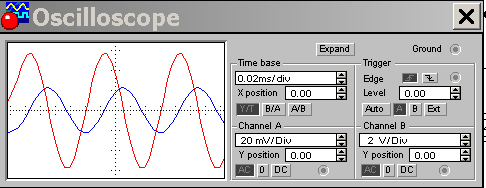

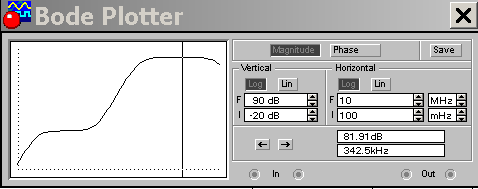

Рис. 9.19. Вид АЧХ и осциллограммы напряжений каскада при В2 и В1– вкл.

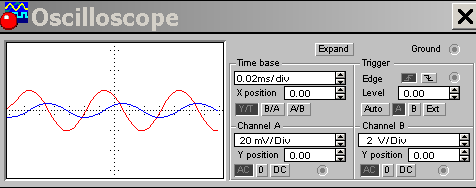

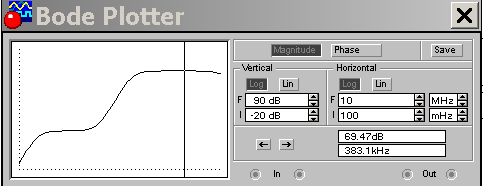

Рис. 9.20. Вид АЧХ и осциллограммы напряжений при В2 – вкл. и В1– выкл.

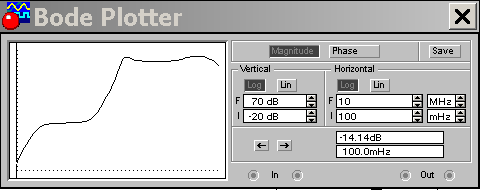

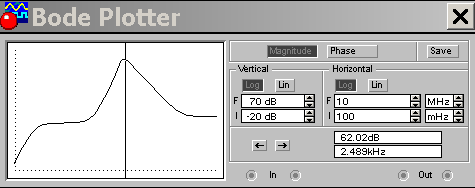

Рис. 9.21. Вид АЧХ при (В2– выкл.), В1- выкл и В1 - вкл

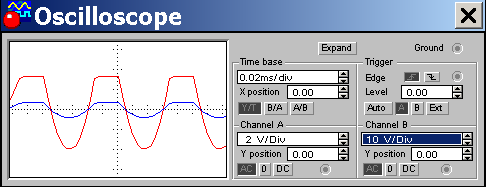

Рис. 9.22. Осциллограммы напряжений при В2 выкл.
Контрольные вопросы
1. Укажите виды межкаскадных связей, применяемых в многокаскадных усилителях.
2. Объясните наличие спадов амплитудно-частотной характеристики усилителя в области низких и высоких частот.
3. Поясните, как увеличить коэффициент усиления многокаскадного усилителя в области низких частот.
4. Поясните причину появления искажения формы выходного сигнала усилителя.
5. Дайте определение амплитудной характеристики усилителя.
6. Укажите виды обратных связей, применяемых в усилителях.
7. Как влияет отрицательная обратная связь на амплитудно-частотную характеристику усилителя?
8. Запишите выражение для коэффициента усиления усилителя с отрицательной обратной связью.
9. Объясните влияние положительной обратной связи на работу усилителя.
10. В каких электронных устройствах применяется положительная обратная связь?
