Лабораторная работа № 8 исследование неуправляемого однофазного выпрямителя

Цель работы: изучить устройство и принцип действия однофазного выпрямителя; исследовать работу выпрямителя без фильтра и с емкостным фильтром в режимах холостого хо­да и под нагрузкой.

Теоретические сведения

Выпрямитель представляет собой устройство, предна­значенное для преобразования (выпрямления) переменного напряжения в постоянное. Выпрямительное устройство состо­ит из трансформатора, вентильной группы, в которой вентили соединены между собой по определенной схеме, и сглажи­вающего фильтра. К выходу устройства подключена нагрузка.

Трансформатор предназначен для согласования выход­ного напряжения сети и входного напряжения выпрямителя. Вентильная группа осуществляет выпрямление переменного тока. Сглаживающий фильтр служит для уменьшения пульса­ции выпрямленного напряжения на нагрузке до необходимой величины. Выпрямители находят широкое применение в качестве источников питания устройств электроники, автоматики и ра­диотехники. Постоянный ток широко применяется для пита­ния двигателей постоянного тока на транспорте и промышлен­ных предприятиях. Передача энергии на большие расстояния в ряде случаев производится постоянным током высокого на­пряжения.

В выпускаемых промышленностью неуправляемых вы­прямителях применяются в основном полупроводниковые диоды, обладающие односторонней проводимостью. Вольтамперная характеристика такого диода приведена на рис. 1.

Рис.1. Рис. 2 a

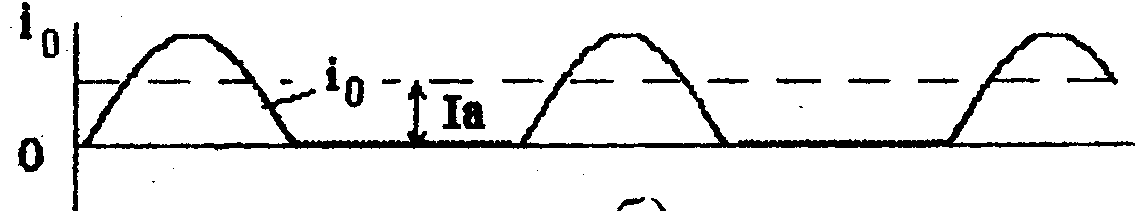

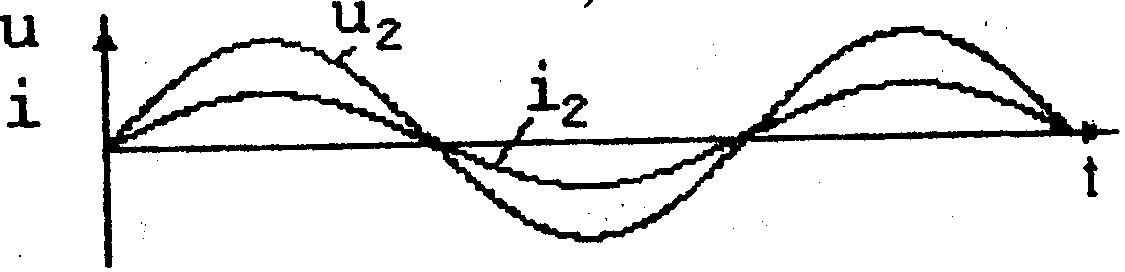

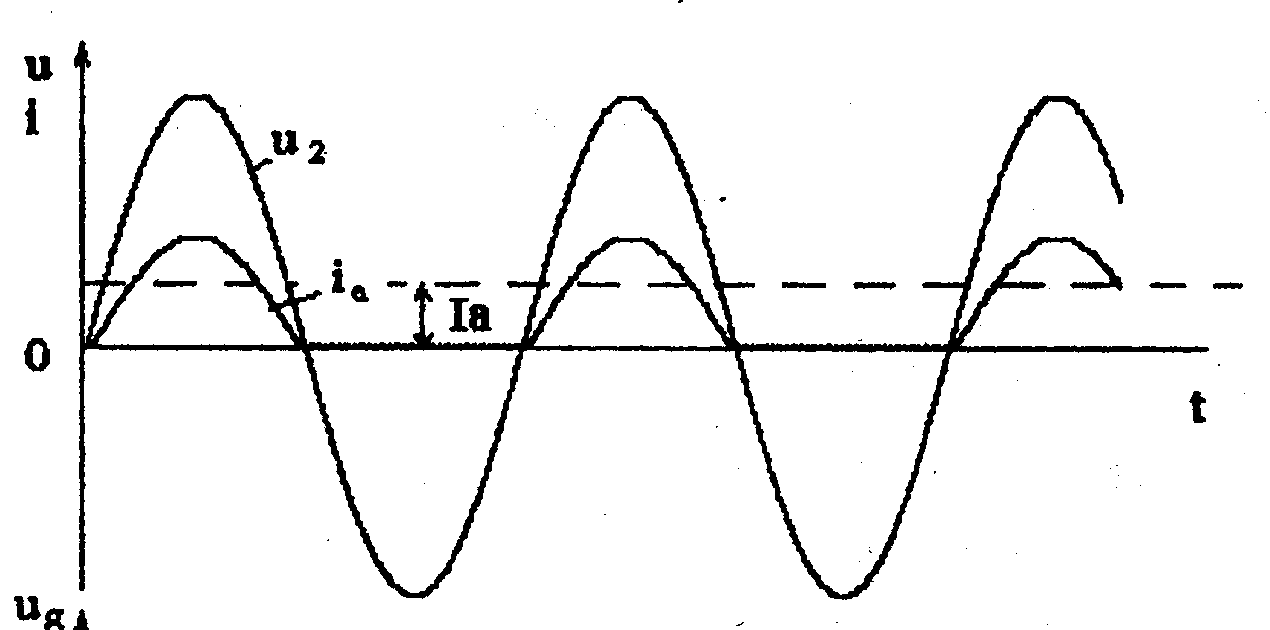

При подаче на диод положительной полуволны напря­жения через него протекает прямой ток 1_пр, при этом прямое напряжение U_np для большинства диодов не превышает 1 вольта. При подаче на диод отрицательной полуволны напря­жения ток, протекающий через него, незначителен и составля­ет (10^-3 – 10^-4 ) I_{пр макс}. При обратном напряжении, равном или превышающем U_o6p._n., происходит пробой полупроводниковой структуры, и диод становится непригодным для дальнейшей эксплуатации. Выбор диодов для выпрямителя выполняется по их предельно допустимым параметрам на основании максимальных значений напряжения и тока нагрузки, допустимых в ус­ловиях эксплуатации: U_ОБРmax - максимально допустимое обратное напряжение; I_{пр.макс} - максимально допустимый средний прямой ток; Р_{СPДмакс} - максимально допус­тимая средняя рас­сеиваемая мощность диода. Рассмотрим работу однофазного однополупериодного выпрямителя, схема которого показана на рис.2.а. При этом примем допущения, что трансформатор и диод идеальны. На­грузка на выходе вы­прямителя носит ак­тивный характер. При синусоидальном напряжении U₁ питаю­щей сети напряжение U₂ на вторичной об­мотке трансформато­ра тоже синусоидаль­но (рис.2.б): u₂(t) = U_2msin ωt. В положительный полупериод напряжения U₂ через диод проходит ток нагрузки I_Н, напряжение на диоде U_пр согласно принятым допущениям равно нулю. При этом напряжение на нагрузке U_н соответству­ет напряжению U2 (рис.2.б). В отрицательный полупериод напряжения U₂ через диод,

Рис. 2 б Рис. 3 б

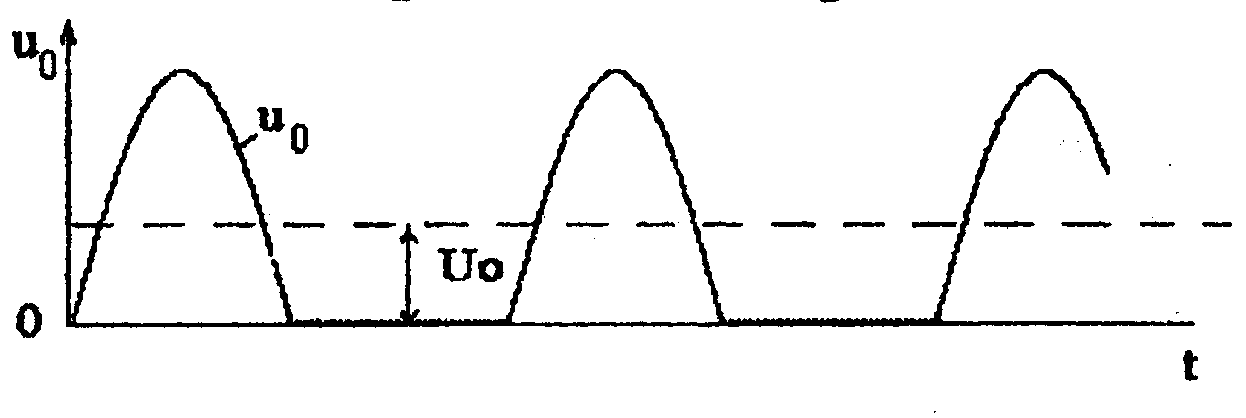

а, следовательно, и через нагрузку ток не проходит. При этом все напряжение U₂ приложено к диоду VD в обратном направлении и равно U_o6p , напряжение на на­грузке U_н равно нулю. Среднее значение выпрямленного напряжения на на­грузке (постоянная составляющая) определяется как:

где U_2m= л/2 и₂-амплитуда выходного напряжения трансфор­матора; U₂ -действующее значение этого напряжения; Кс - ко­эффициент схемы выпрямления выпрямителя, для однополупериодного выпрямителя К_C = √2/π; = 0,45.

При расчете выпрямителя по средним значениям вы­прямленного напряжения U_H необходимо определять величи­ну действующего значения напряжения на вторичной обмотке трансформатора U₂:

U₂ = = 2,22U_H.

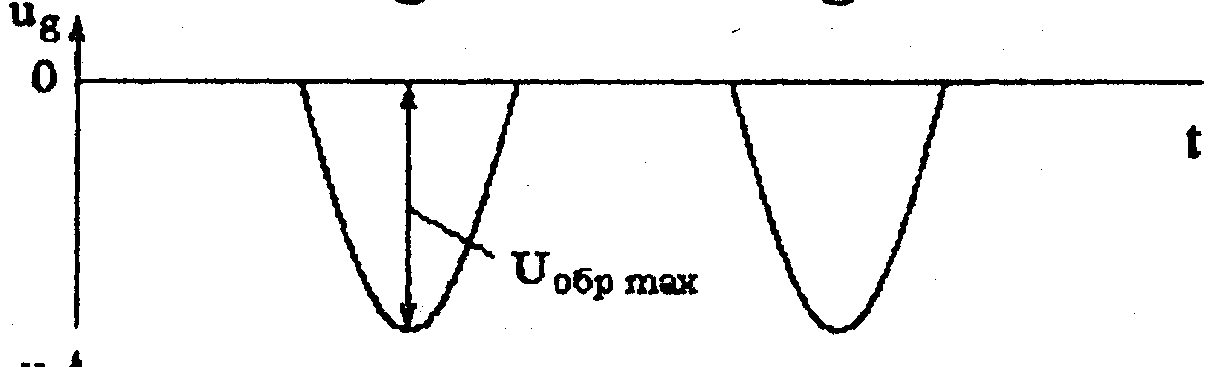

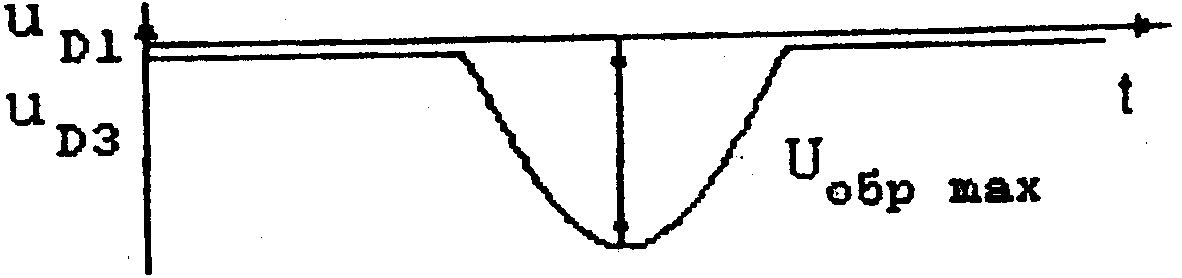

Временная диаграмма напряжения на диоде U_д(1) показана на рис.2.б. Максимальное значение обратного напряжения диода равно амплитудному значению напряжения на вторичной об­мотке трансформатора и связано с напряжением нагрузки со­отношением:

U_{обр.макс} = U_2m = √2U₂ = U_H = πU_H.

Среднее значение тока диода определяется, как 1_Д = I_H = U_H/R_H.

Важным показателем схемы выпрямления является ко­эффициент пульсаций выпрямленного напряжения К_П, пред­ставляющий собой отношение двойной амплитуды пульсаций 2U_m к среднему значению выпрямленного напряжения на на­грузке U_H: К_П = 2U_m/U_Н. При однополупериодном выпрямлении Кп = 1,57.

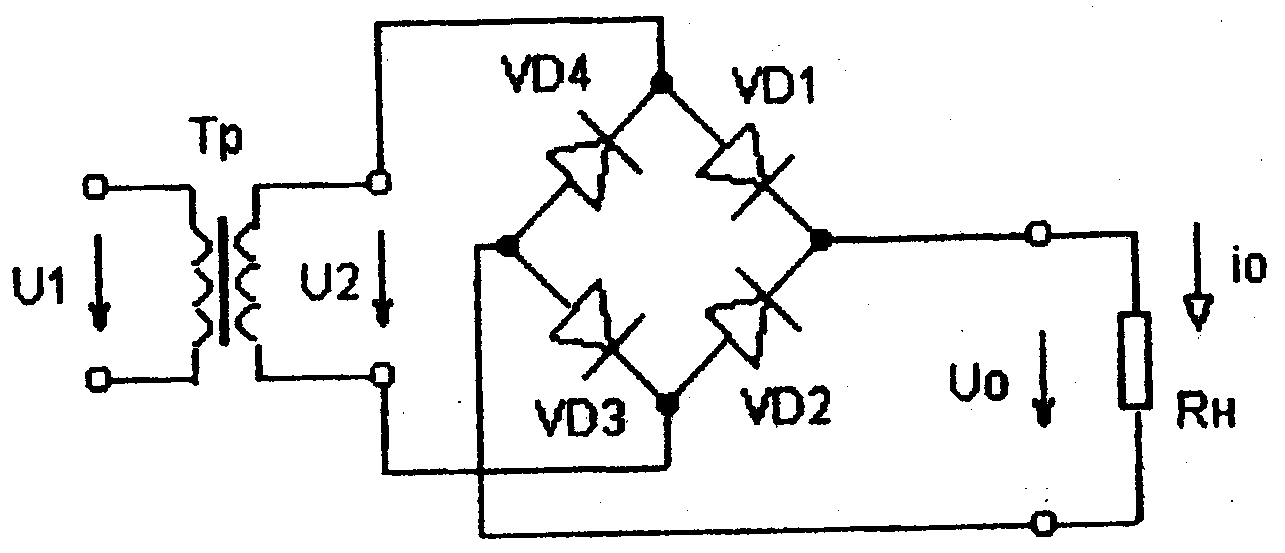

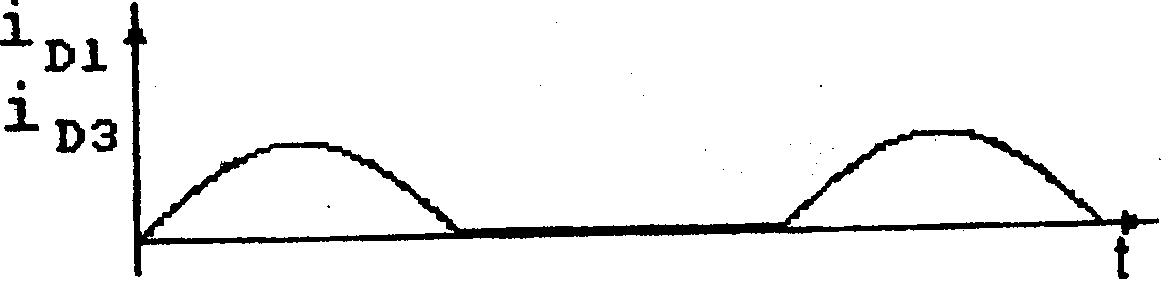

Недостатками однополупериодной схемы выпрямления являются: плохое использование мощности трансформатора, большой коэффициент пульсаций выпрямленного напряжения. Схема однофазного мостового выпрямителя показана на рис.3.а. В этой схеме при подаче положительной полуволны напряжения U2 ток проходит по цепи, содержащей диод VD1, сопротивление нагрузки R_H, диод VD3. Мгновенное значе­ние этого тока равно I_д1 = I_h = I_дЗ = U₂/R_H. Дио-

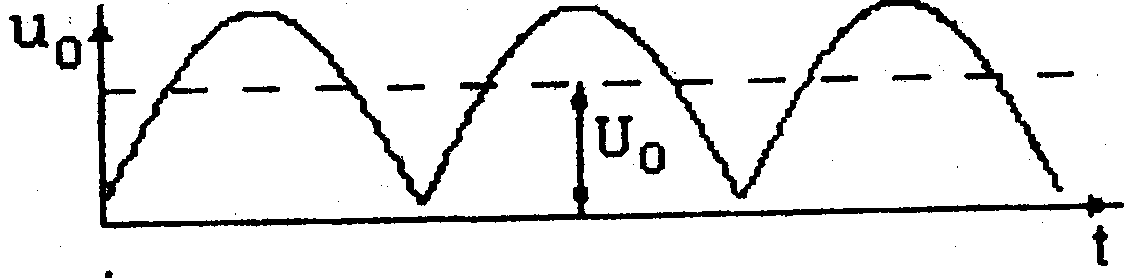

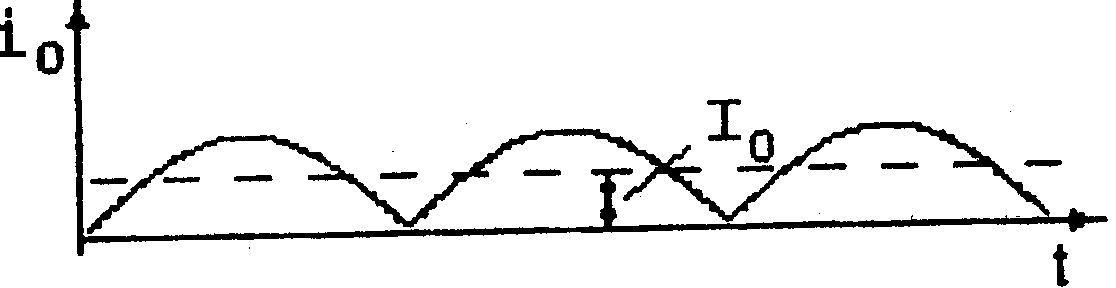

ды VD2 и VD4 в этот полупериод за­крыты, так как к ним приложено обратное напряжение. В отрицательный по­лупериод напряжения U₂ ток будет прохо­дить по цепи, содер­жащей диод VD2, со­противление нагруз­ки R_H, диод VD4, при этом направление тока в нагрузке будет таким же, как и в предыдущем полупе­риоде. Среднее зна­чение выпрямленного напряжения на нагрузке

Рис. 3 а Рис. 3 б

будет определяться:

U_H =

Коэффициент схемы выпрямления: К_С = 2√2/π = 0,9. Напряжение на вторичной обмотке трансформатора: U₂ = U_Н/K_C = πU_Н/(2√2) = 1,1U_Н.

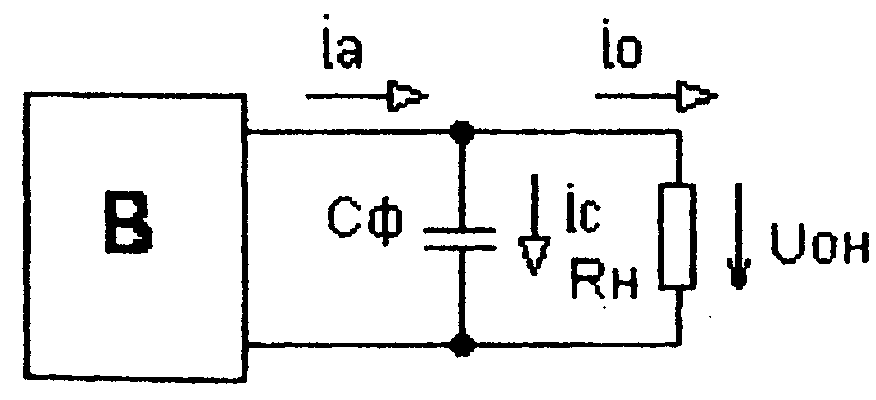

Среднее значение тока через диод I_Д = I_н/2. Максимальное значение обратного напряжения на диоде: U_0бР._макс = √2U₂ = πU_H / 2 = 1,57U_H. Коэффициент пульсации выпрямленного напряжения: К_п = 2U_m/U_H = 0,67. Преимуществом мостовой схемы выпрямления являет­ся уменьшение пульсаций выпрямленного напряжения, луч­шее использование трансформатора из-за отсутствия подмагни - чивания сердечника выпрямленным током. Наличие пульсаций выпрямленного напряжения ухуд­шает работу потребителей. Для уменьшения пульсаций на вы­ходе выпрямителя устанавливают сглаживающие фильтры. На рис. 4 представлена схема емкостного фильтра. В таком фильт­ре конденсатор С_ф подключается параллельно нагрузочному резистору. При этом переменная составляющая выпрямленно­го тока проходит через конденсатор, сопротивление которого значительно меньше сопротивления нагрузки 1/ω « R_H. В интервале времени t₁ - t₂

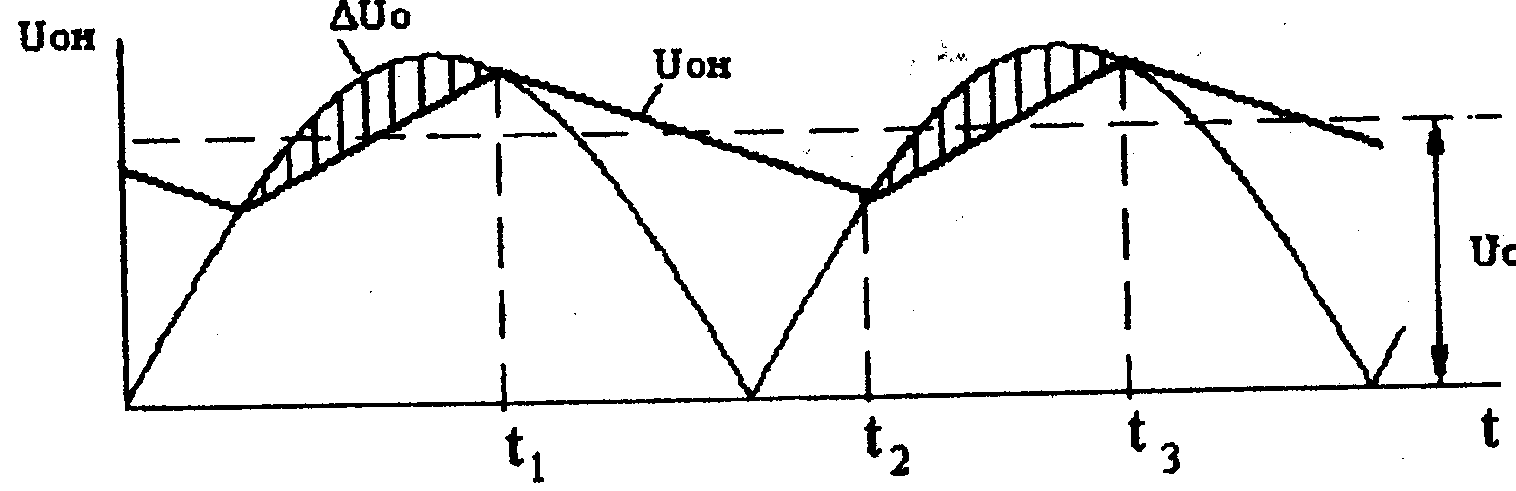

конденсатор, который до это­го был заряжен, разряжается через сопротивление нагрузки R_H с постоянной времени т = R_НС_Ф, поэтому напряжение на нагрузочном резисторе изменяется по кривой U_н (рис.5). В интервале времени t₂ - t₁

Рис.4 Рис.5

вы­прямленное напряжение становится больше U_oh и конденсатор заряжается. При этом за счет тока I_C увеличивается напряжение ΔU_а на активных сопротивлениях выпрямительного устройства (мгновенные значения заштрихованного участка на рис.5), что приводит к сглаживанию напряжения в этом интервале.
