Задание 1.
Дать краткое описание физических основ работы электронного элемента, условное обозначение которого представлено на рис. 1.
Изобразить схему включения биполярного транзистора NPN типа с ОЭ. Показать полярность источников питания транзистора, обеспечивающих его работу в усилительном режиме по постоянному току и указать какие токи и напряжения БПТ соответствуют входным и выходным.

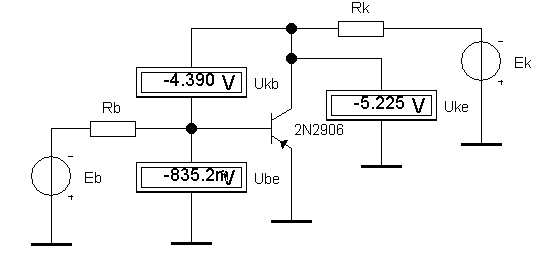

В каком режиме по постоянному току работает биполярный транзистор, схема которого представлена на рис. 2.
Рис.1 Рис. 2
Задание 2.
Дать краткое описание физических основ работы электронного элемента, условное обозначение которого представлено на рис. 1.
Изобразить схему включения биполярного транзистора NPN типа с ОБ. Показать полярность источников питания транзистора, обеспечивающих его работу в усилительном режиме по постоянному току и указать какие токи и напряжения БПТ соответствуют входным и выходным.

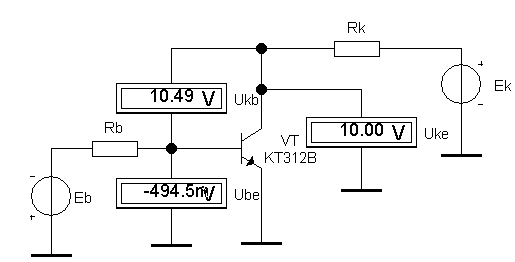

В каком режиме по постоянному току работает биполярный транзистор, схема которого представлена на рис. 2.
Рис. 1 Рис. 2
Задание 3.
1. Дать краткое описание физических основ работы электронного элемента,
условное обозначение которого представлено на рис. 1.
Изобразить схему включения биполярного транзистора NPN типа с ОК. Показать полярность источников питания транзистора, обеспечивающих его работу в усилительном режиме по постоянному току и указать какие токи и напряжения БПТ соответствуют входным и выходным.

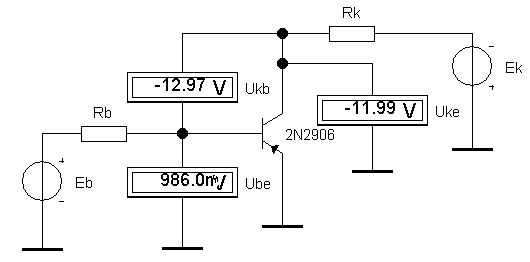

В каком режиме по постоянному току работает биполярный транзистор, схема которого представлена на рис. 2.
Рис. 1. Рис. 2
Задание 4.
Дать краткое описание физических основ работы электронного элемента,
условное обозначение которого представлено на рис. 1.
Изобразить схему включения биполярного транзистора PNР типа с ОБ. Показать полярность источников питания транзистора, обеспечивающих его работу в усилительном режиме по постоянному току и указать какие токи и напряжения БПТ соответствуют входным и выходным.

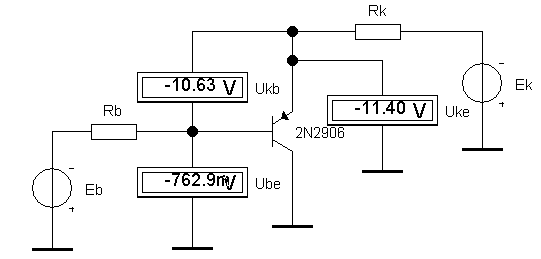

В каком режиме по постоянному току работает биполярный транзистор, схема которого представлена на рис. 2.
Рис. 1 Рис. 2
Задание 5.
Дать краткое описание физических основ работы электронного элемента,
условное обозначение которого представлено на рис. 1.
Изобразить схему включения биполярного транзистора PNР типа с ОЭ. Показать полярность источников питания транзистора, обеспечивающих его работу в усилительном режиме по постоянному току и указать какие токи и напряжения БПТ соответствуют входным и выходным.

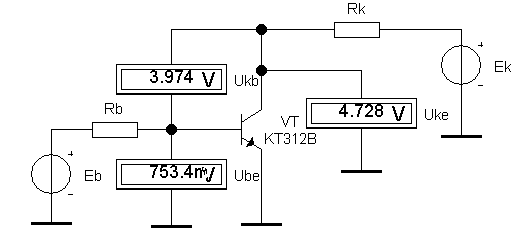

В каком режиме по постоянному току работает биполярный транзистор, схема которого представлена на рис. 2.
Рис. 1 Рис. 2
Задание 6.
Дать краткое описание физических основ работы электронного элемента,
условное обозначение которого представлено на рис. 1.
Изобразить схему включения биполярного транзистора РNP типа с ОК. Показать полярность источников питания транзистора, обеспечивающих его работу в усилительном режиме по постоянному току и указать какие токи и напряжения БПТ соответствуют входным и выходным.

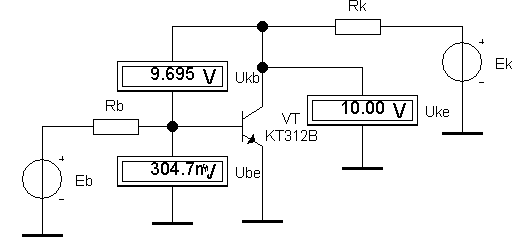

В каком режиме по постоянному току работает биполярный транзистор, схема которого представлена на рис. 2.
Рис. 1 Рис. 2
Задание 7.
1. Дать краткое описание физических основ работы электронного элемента,
условное обозначение которого представлено на рис. 1.
Изобразить схему включения униполярного транзистора с управляемым PN переходом N - типа с ОИ. Показать полярность источников питания транзистора, обеспечивающих его работу в усилительном режиме по постоянному току и указать какие токи и напряжения ПТ соответствуют входным и выходным.
В каком режиме по постоянному току работает биполярный транзистор, схема которого представлена на рис. 2.
Рис. 1 Рис. 2
