3. Выбор основного оборудования.

К основному оборудованию промышленно-отопительных ТЭЦ относятся паровые и водогрейные котлы и паровые турбины.

Критерием правильности выбора состава, типа и мощности основного оборудования является достижимость оптимальных значений расчетных коэффициентов теплофикации по пару и сетевой воде при соответствующих величинах технологических и коммунально-бытовых (в сумме с сантехнической) нагрузок. Оптимальные коэффициенты теплофи-

кации определяются на основе технико-экономических расчетов и зависят от мощностного ряда выпускаемых теплофикационных паровых турбин. Соответствующие технико-экономические исследования показывают, что оптимальные значения расчетных коэффициентов теплофикации по пару и сетевой воде составляют соответственно и .

Исходя из соответствующих величин технологической и коммунально-бытовой нагрузок принимаем к установке турбины типа Р-50-130/15 - три штуки и турбины типа Т-50/60-130 - две штуки.

Расчетные коэффициенты теплофикации по пару и сетевой воде

Выбор типа и количества энергетических паровых котлов осуществляем по суммарному расходу свежего пара на все выбранные турбины и РОУ (Д₀^РОУ) с коэффициентом 1,02. Двухпроцентная добавка дается на неучтенные потери теплоты в цикле ТЭЦ. Таким образом, требуемая паропроизводительность ТЭЦ:

Суммарная паропроизводительность выбранных котлов составляет 310,9 кг/с.

Принимаем к установке 3 котлов типа Е-500-140.

- нехватка

Для покрытия пиковых нагрузок по сетевой (горячей) воде принимаем к установке 2 пиковых водогрейных котла типа КВ-ТК-100, каждый из которых имеет теплопроизводительность 116 МВт.

3. Показатели тепловой экономичности тэц.

Расход натурального топлива на один энергетический котел в котельной установке (без промежуточного пароперегревателя)

где: Д₀ – номинальный расход свежего пара на одну турбину;

h₀ – энтальпия свежего пара за выбранным энергетическим котлом, кДж/кг;

h_ПВ – энтальпия питательной воды, кДж/кг

Q_Н^Р – удельная теплота сгорания топлива, кДж/кг;

η^БР_котла – расчетный КПД котла;

Расчет топлива на пиковый водогрейный котел, кг/с:

Суммарный расход условного топлива на ТЭЦ, кг/с

Расход условного топлива на выработку теплоты, кг/с

- суммарный расход теплоты, отпущенной внешним потребителем, МВт

Расход условного топлива на выработку электроэнергии, кг/с

КПД ТЭЦ брутто по выработке электроэнергии

N_Э – электрическая номинальная мощность выбранной турбины, МВт

КПД ТЭЦ брутто по выработке теплоты

Удельные расходы условного топлива:

- на выработку электроэнергии, кг/(кВт*ч)

-на выработку теплоты, кг/ГДж

- на отпуск теплоты, кг/ГДж

Принципиальная схема теплоснабжения

На рисунке 6 представлена тепловая схема ТЭЦ, где пар вырабатываемый котлом ПК, помимо вышеперечисленных функций является также греющим теплоносителем в подогревателях НСП и ВСП, в которых греется сетевая вода для отопления, вентиляции, кондиционирования и горячего водоснабжения (ГВС) жилых и промышленных зданий и сооружений.

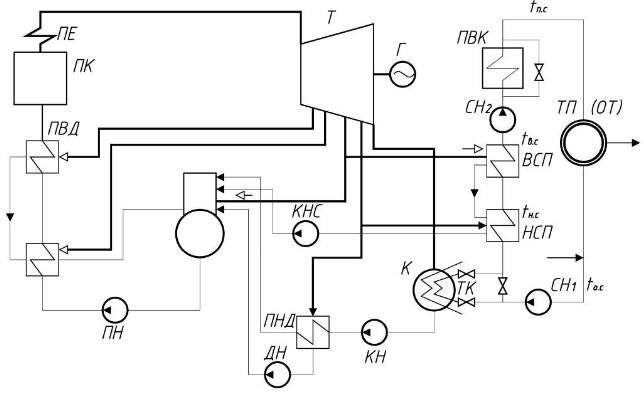

Рис. 5. Принципиальная тепловая схема ТЭЦ

НСП и ВСП – сетевые подогреватели нижней и верхней ступени; ПВК – пиковый водогрейный котел; ТК – теплофикационный пучок конденсатора; СН₁ и СН₂ – сетевые насосы; КНС – конденсатный насос сетевых подогревателей; ТП – потребитель теплоты; К – конденсатор; КН – конденсатный насос основного конденсата; ДН – дренажный насос; ПН – питательный насос; ПНД, ПДВ – подогреватель низкого и высокого давления; ПК – паровой котел; ПЕ – пароперегреватель; Т – турбина; Г – электрогенератор.

Для подогрева сетевой воды используется также другой тип котла – водогрейный; на схеме рис. 5 он приведен как ПВК. В данной схеме водогрейный котел ПВК используется для подогрева воды после сетевых подогревателей НСП и ВСП при самых низких температурах воздуха в зимний период года. Однако ПВК может использоваться и как самостоятельный и единственный генератор теплоты для сетевой воды, например, в отопительных котельных.

Как водогрейные, так и паровые котлы могут использоваться для утилизации теплоты различных технологических процессов.

Список литературы

1. Пакшин А.В. Энергоснабжение: Рабочая программа, задание на курсовую работу, методические указания к выполнению курсовой работы. Методические указания к выполнению лабораторных работ. -Спб.: Изд-во СЗТУ, 2006 – 37c/

2. Е.А. Блинов, С.И. Джаншиев, Г.З. Зайцев, С.В. Можаева.

Энергоснабжение. Учебное пособие.- СПб.: СЗТУ, -117с.
