Министерство образования и науки Российской Федерации

Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования

Национальный минерально-сырьевой университет «Горный»

Курсовой проект.

Тема курсового проекта: "Выбор основного оборудования и определение показателей тепловой экономичности ТЭЦ."

Студент: Дворянцев Анатолий Андреевич

Специальность: ЭСзс-11-1б

Курс: 2

Шифр 1110081007

Проверил преподаватель: Ст. Пр. Пискунов В. М.

г. Санкт-Петербург

2013г

Содержание.

1. Задание на курсовой проект .

2. Годовой отпуск теплоты от ТЭЦ.

   1. Производственно-технологическое теплопотребление.

   2. Коммунально-бытовое теплопотребление.

   3. Отпуск теплоты по сетевой (горячей) воде.

3. Выбор основного оборудования.

4. Расчет показателей тепловой экономичности ТЭЦ.

5. Литература.

1. Задание на курсовой проект.

Исходные данные:

Таблица 1.

Величина	Dрп, кг/с	γст	Климатические условия города
Исходные данные	350	0,09	Архангельск

Таблица 2.

Величина	m, тыс. чел.	Система теплоснабжения	Топливо	Qрн, МДж/кг
Исходные данные	70	Закрытая	Уголь	18,92

Таблица 3

Величина	рп, МПа	tп, °С	ßок	tок, °С	hпТЭЦ, ч/год
Исходные данные	0,95	220	0,8	95	5700

Обозначения:

Д^р_п – расчетный отпуск технологического (производственного) пара;

Р_П и t_П – давление и температура технологического пара;

ß_ОК и t_ОК – доля возврата и температура конденсата технологического пара;

h^п_ТЭЦ – годовое число часов использования максимума производственно-технологической нагрузки по пару;

γ_ст – доля сантехнической нагрузки в горячей воде от расчетного отпуска технологического (производственного) пара;

m – численность населения жилого района или города, присоединенного к ТЭЦ;

открытая (СТО) или закрытая (СТЗ) – тип системы теплоснабжения по сетевой (горячей) воде;

твердое (Т) – вид топлива сжигаемого на ТЭЦ;

Q^р_н – низшая теплота сгорания топлива.

2. Годовой отпуск теплоты от тэц.

Годовой отпуск теплоты от ТЭЦ определяем отдельно для производственно-технологических и коммунально-бытовых потребителей. Нужды производственно-технологических потребителей покрываются технологическим паром, а коммунально-бытовых потребителей – сетевой (горячей) водой.

Для правильного выбора оборудования ТЭЦ необходимо знать сантехническую нагрузку производственно-технологических потребителей, которая покрывается сетевой водой и добавляется к коммунально-бытовой нагрузке.

2.1. Производственно-технологическое теплопотребление.

1. Расчетную производственно-технологическую нагрузку определяем по формуле:

где: h_П = энтальпия технологического (производственного) пара, кДж/кг;

h_ОК – энтальпия обратного конденсата, кДж/кг;

h_ХЗ – энтальпия холодной воды зимой, кДж/кг;

q_П – доля тепловых потерь в паропроводах (принимаем q_П=0,08).

Значение (численное) энтальпии технологического пара определяем по заданным значениям Р_П и t_П, пользуясь h, S – диаграммой для водяного пара. h_П = 2885 кДж/кг

Энтальпию обратного конденсата определяем по формуле, кДж/кг

где: - удельная массовая теплоемкость воды.

Энтальпия холодной воды

где: t_хз – температура холодной воды зимой – принимаем равной 5°С.

2. Годовой отпуск пара на производственно-технологические нужды, т/год

где Д^Р_П – в тоннах на час (т/ч)

3. Годовой отпуск теплоты на производственно-технологические нужды, ГДж

Строим годовой график производственно-технологического теплоснабжения. Для этой цели выбираем осредненный график теплопотребления, соответствующий величине h^П_ТЭЦ = 5700 ч/год и строим подобный график в абсолютных значениях тепловых нагрузок. Каждую ординату графика вычисляем по формуле:

Месяц	1	2	3	4	5	6	7	8	9	10	11	12
Годовое время использование максимума технологической нагрузки, hПТЭЦ, ч/год	1	0,97	0,92	0,77	0,68	0,64	0,63	0,65	0,71	0,83	0,91	0,97
	1749040	1696569	1609117	1346761	1189347	1119386	1101895	1136876	1241818	1451703	1591626	1696569

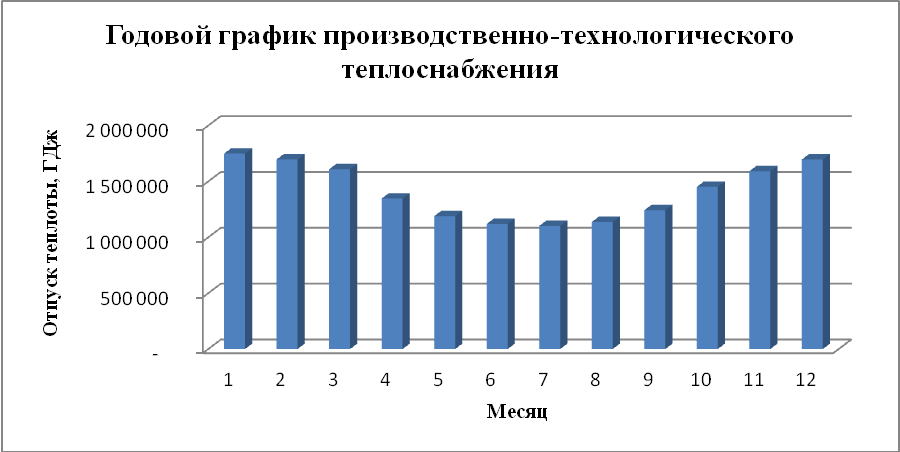

Рисунок 1. Годовой график производственно-технологического теплоснабжения
