6.2. Довідкова інформація
Основні функції систем автоматизації та диспетчеризації для окремих інженерних мереж будівлі:
Для система вентиляції та кондиціювання:
підтримання заданих параметрів температури повітря, що подається магістральним повітропроводом, шляхом зміни холодопродуктивності секцій охолодження або теплопродуктивності секцій нагріву;
підтримання заданих параметрів вологості припливного повітря в магістральному трубопроводі;
захист секцій від перегріву та замерзання;
захист рекуператора від замерзання за датчиком перепаду тиску на рекуператорі;
контроль забруднення фільтра реле перепаду тиску; контроль роботи вентиляторів реле перепаду тиску; керування електроприводом повітряних заслінок, а також забезпечення їх закриття при відключенні електроживлення установки; візуалізація роботи обладнання на моніторі робочої станції диспетчерського пульта;
видача аварійної сигналізації на диспетчерський пункт.
Для системи опалення:
регулювання температури теплоносія в подаючому трубопроводі залежно від температури зовнішнього повітря і відповідно графіка подачі теплоносія тепломережами на вводі в будинок;
забезпечення регулювання теплоносія в зворотньому трубопроводі відповідно до графіка роботи тепломережі залежно від температури теплоносія на вводі в будинок;
контроль тиску теплоносія в трубопроводах;
керування насосами, контроль їх роботи та захист від холостого ходу;
контроль стану теплообмінників (ступеню їх забрудненості);
керування циркуляційними насосами;
візуалізація роботи обладнання на моніторі робочої станції диспетчерського пульта;
видача аварійної сигналізації на диспетчерський пункт.
Для системи гарячого водопостачання:
регулювання температури гарячої води;
контроль тиску в трубопроводах;
керування насосами, контроль їх роботи та захист від холостого ходу;
контроль стану теплообмінників (ступеню їх забрудненості);
керування циркуляційними насосами;
візуалізація роботи обладнання на моніторі робочої станції диспетчерського пульта;
видача аварійної сигналізації на диспетчерський пункт.
Для системи господарсько-питного водопостачання:
контроль за тиском та витратами води на вводі;
керування насосами, контроль їх роботи та захист від холостого ходу;
візуалізація роботи обладнання на моніторі робочої станції диспетчерського пульта;
видача аварійної сигналізації на диспетчерський пункт.
Для система електропостачання та електроосвітлення:
переключення електричних навантажень; керування системою безперебійного постачання;
керування системою електроосвітлення до рівня розподільних шаф;
керування зовнішнім освітленням, світловою рекламою із моніторингом стану фотореле та магнітних пускачів, а також забезпеченням потрібних затримок вмикання та вимикання відносно стану фотореле;
видача аварійної сигналізації на диспетчерський пункт.
Існує п’ять етапів розвитку телекомунікацій (а відповідно і п’ять типів телекомунікаційних систем):
1. З 1832 р. — створення і розвиток телефону і телеграфу — кабельні телекомунікаційні системи.
2. З 1895 р. — поява радіо і телебачення — радіохвильові телекомунікаційні системи.
3. З 1957 р. — використання супутників для передачі інформації — супутникові телекомунікаційні системи.
4. З 1968 р. — поява комп’ютерних мереж — комп’ютерні телекомунікаційні системи.
5. 80-ті роки ХХ століття — злиття засобів зв’язку і обчислювальної техніки — інтегровані телекомунікаційні системи.

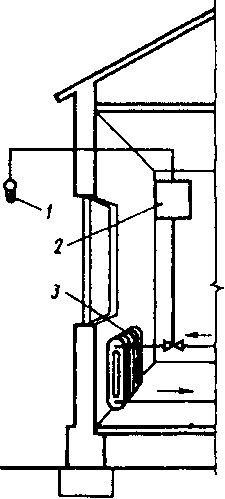

Рис. 6.1.Схема системи автоматичного регулювання температури повітря в приміщенні залежно від температури зовнішнього повітря:
1 – датчик температури; 2 – регулятор; З – прилад опалення

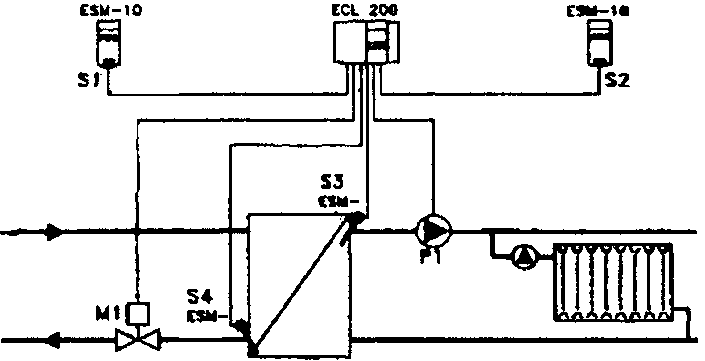

Рис. 6.2. Принципова схема автоматичного керування системою опалення:
S1 – датчик температури зовнішнього повітря; S2 – датчик температури повітря в приміщенні;
S3 – датчик температури теплоносія, що надходить в систему опалення; S4 – датчик температури.
