1.9 Системы отопления

Система отопления служит для подогрева в весенний и осенний периоды воздуха в помещениях.

Система отопления

По виду теплоносителя По виду циркуляции

водяные естественная

воздушные принудительная

паровые (механическая)

Источником теплоты, сообщаемой теплоносителю, служат паровые и водогрейные котлы, и водонагревательные приборы.

Кроме названных широкое применение получило электрическое отопление, т.е. преобразование электроэнергии в тепловую электронагревательными приборами (грелками).

Достоинства и недостатки систем отопления.

Система паровая имеет более высокую температуру и скорость, чем водяная, что способствует снижению массы трубопроводов. Однако чрезмерно подсушивает воздух и, из-за подгорания пыли на горячих трубопроводах появляется неприятный запах.

Водяное отопление- удобнее регулировать температуру воздуха и оно более гигиеничное, чем паровое. Самое металлоёмкое.

Воздушное отопление с точки зрения санитарно-гигиенических требований для жилых помещений является лучшим, т.к. вместе с подогревом происходит вентиляция.

Санитарные правила

1 – Паровое отопление, как менее гигиеничное, допускается только для хозяйственных и бытовых помещений.

2 – В холодное время года отопление должно обеспечивать температуру воздуха в жилых помещениях – 19 – 20⁰ С;

в душевых – 24 – 26⁰ С;

в рулевой рубке – 15 – 16⁰ С.

3 – Отопительные приборы должны позволять регулировать температуру в помещениях и очищать воздух от пыли.

Система парового отопления заполнена сухим насыщенным паром под давлением не более 0,3 МПа (~3 кгс/см²). Часто системы парового отопления и хозяйственного пароснабжения делают совмещенными. Система хозяйственного пароснабжения обеспечивает паром под давлением 0,5 МПа (~5 кгс/см²) кипятильники, пищеварочные котлы, водонагреватели, стиральные машины, воздухонагреватели, кондиционеры и т.д.

Различают одно- и двухпроводные системы парового отопления.

В двухпроводной системе по одной магистрали к грелкам подводится пар, а по другой от них отводится конденсат.

В однопроводной системе конденсат из грелок отводится в ту же паровую магистраль, по которой подводится к ним пар.

С хема двухпроводной системы парового отопления

Рис.1.15

1 — котел паровой; 2 — клапан редукционный; 3 - клапан предохранительный; 4 — сепара­тор; 5 — конденсатоотводчики; 6 — коллектор свежего пара; 7, 16 — магистрали отвода кон­денсата; 8, 15 — магистрали свежего пара; 9 — трубопровод отвода конденсата; 10, 17 — клапаны запорные; 11 — грелка; 12 — клапан регулирующий; 13 — труба подвода пара к грелке; 14 — отделение машинное; 18 — коллектор конденсата.

Система водяного отопления заполнена водой с температурой 90-95⁰С. Водяное отопление может быть принудительным, т.е. циркуляция воды осуществляется с помощью насоса, либо естественным, где циркуляция идет вследствие разности плотностей охлажденной и горячей воды.

Достоинства и недостатки: Из-за отсутствия циркуляционных насосов система с естественной циркуляцией проще, но она уступает по эффективности теплоотдачи и надежности циркуляции воды системе с принудительной циркуляцией. Поэтому системы с искусственной циркуляцией получили более широкое применение.

Водяное отопление по сравнению с паровым более простое из-за отсутствия конденсатоотводчиков, редукционных и предохранительных клапанов, а также сепараторов.

Область применения: Широко применяются на пассажирских и транспортных судах в каютах, кают-компаниях и служебных помещениях.

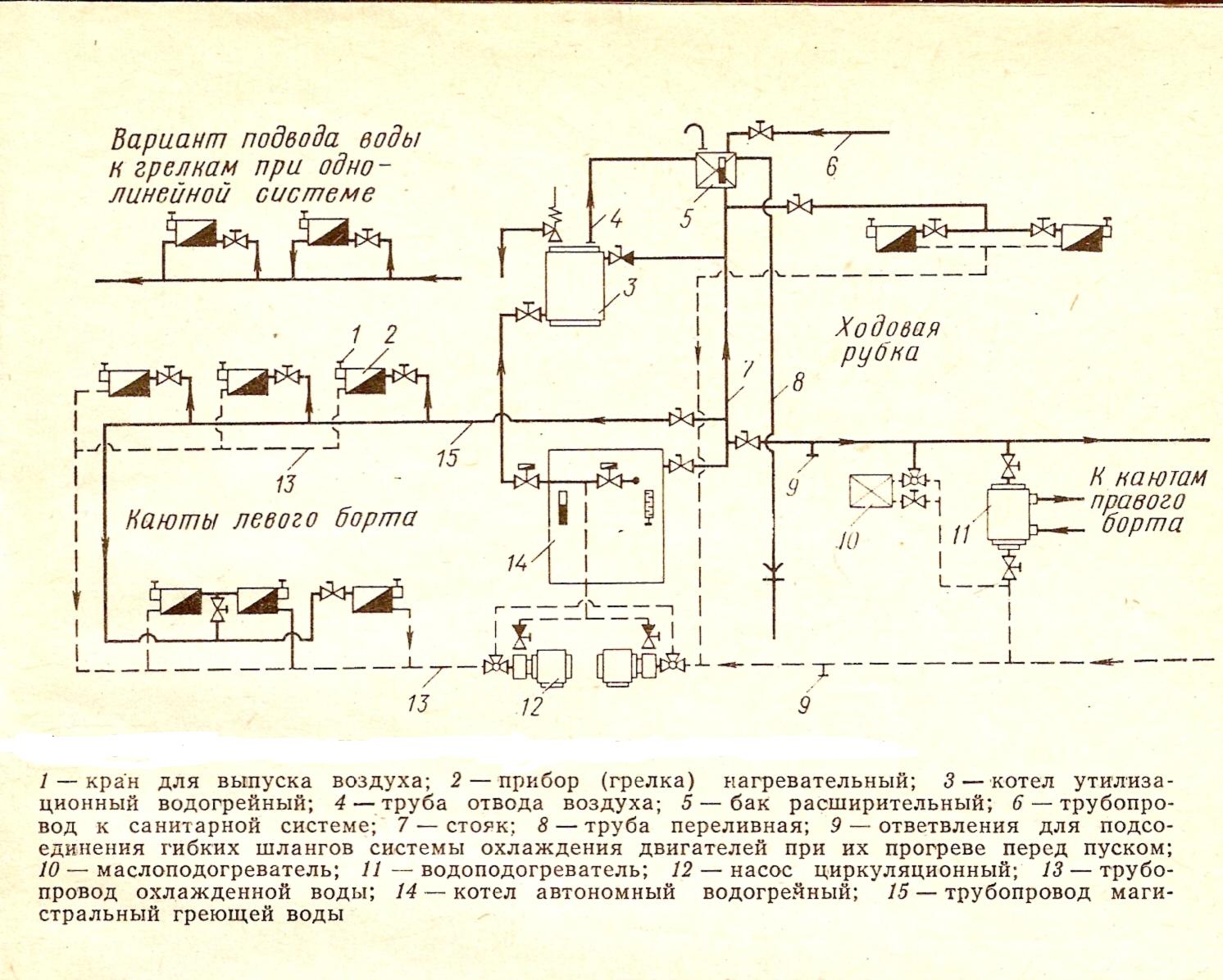

Рис.1.16 Система водяного отопления

Система воздушного отопления поддерживает в помещениях требуемую температуру путем подачи в них подогретого воздуха.

Подогрев может быть одно- и двухступенчатым. В первом случае воздух до заданной температуры подогревается полностью в воздухонагревателе, а во втором случае он предварительно подогревается до 15-20⁰С в групповом воздухонагревателе и затем, окончательно до требуемой температуры, в каютных воздухонагревателях.

Воздушное отопление и вентиляция имеют много общего, поэтому их часто совмещают, что удешевляет стоимость изготовления и монтажа системы. Системы воздушного отопления проектируют по групповому признаку, объединяя помещения по групповому принципу. Такие системы отопления распространены в служебных помещениях.
