Министерство образования и науки РФ

Архангельский государственный технический университет

Кафедра прикладной механики и основ конструирования

Курсовой проект

По дисциплине: «Детали машин»

На тему: «Расчет привода цепного конвейера»

Пояснительная записка

11.6.01.01.00.П.З.

Студент: Ефименко С. В.

Руководитель: Сметанин А. С.

Оценка проекта:

Архангельск

2006

С О Д Е Р Ж А Н И Е

Реферат ……………….……………………………………………………………...…………4

1. Энергетический расчет привода ………………………………………………………..… .6

2. Кинематический расчет привода ………………………………………………………….. 7

3. Выбор редуктора………………………………………………………………………………8

4. Расчет цепной передачи……………………………………………………………...……...10

5. Расчет звездочки цепных передач…………………………………………………………..12

6. Расчет червячной передачи ……………………………………………………………….. 14

7. Расчет и конструирование валов…………………………………………………………...17

8. Подбор подшипников качения по динамической грузоподъемности …………………?

9. Подбор соединительной муфты……………………………………………………………..?

10.Выбор и проверка шпонок. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

11. Список использованной литературы . . . . . . . . . . . . . . . . . . . . . . . . . .

Введение

Задачей курсового проекта является изучение конструкций, основ расчета и конструирования деталей и сборочных единиц общего назначения.

Курсовой проект состоит из расчетно-пояснительной записки и графической части.

Графическая часть включает в себя сборочный чертеж привода транспортера на формате А1, спецификацию к этому чертежу и рабочие чертежи деталей транспортера.

Расчетно-пояснительная записка включает 8 рисунков, 6 источников и перечень

литературы.

В записке произведены следующие расчеты:

1-кинематический расчет привода;

2-энергетический расчет привода;

3-расчет червячной передачи;

4-расчет валов на прочность;

5-подбор соединительных муфт;

6-подбор подшипников качения по динамической грузоподъемности;

7-подбор шпонок.

Результаты расчетов проиллюстрированы эскизами проектируемых или выбираемых стандартных изделий и узлов, схемами действия сил.

Рис.1 Кинематическая схема привода.

1. Электродвигатель;

2. Муфта упругого типа;

3. Червячный редуктор;

4. Цепная передача;

5. Цепной конвейер двухветвевой.

Исходные данные:

Окружное усилие на барабане - F = 15 кН;

Скорость конвейера - V = 0,2 м/с;

Шаг цепи - t = 80 мм ;

Число зубьев звездочки – z = 8;

Срок службы конвейера - 2500 часов.

1. Энергетический расчет привода

1.1 Определяем мощность на валу конвейера.

Pр.в. = F * V ,

где F – окружное усилие на барабане, кН;

V – окружная скорость, м/c

Рр.в. = 2*15*0,2 = 6 кВт

2. Определяем общий кпд привода.

общ = ц * ч. *  п. к.* м , табл. 4 [ 1 ]

где ц - КПД цепной передачи, 0,96;

ч. - КПД червячной передачи 0,95;

п. к. - КПД подшипника качения 0,99;

м – КПД муфты 0,98;

общ=0,96*0,95*0,98*0,99 ² =0,88

2. Потребная мощность привода.

Рпр= Рр.в. / общ = 6/0,88=6,82 кВт

2. Подбор стандартной мощности электродвигателя по приложению 1 [ 1 ]

Рэ ≥ Рпр

Назначим Рэл. = 7,5 кВт; n= 970 об/ мин; № 4А13M6

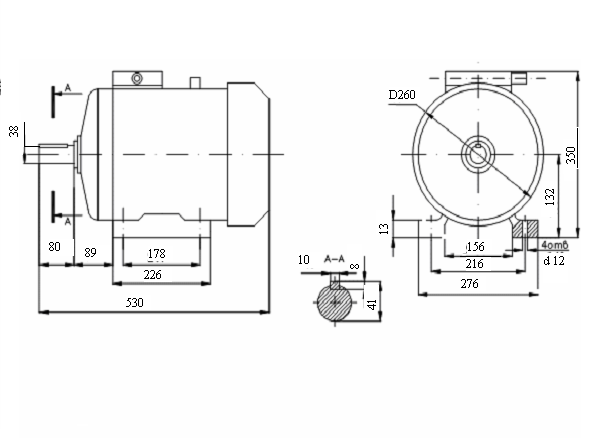

Рис.2

Эскиз электродвигателя марки 4А13М6. (Исполнение закрытое обдуваемое)

Таблица 1.

Основные размеры электродвигателя, мм
l1	l10	l30	l31	d1	d10	d30	b1	b10	h	h1	h5	h10	h31
80	178	530	89	38	12	260	10	216	132	8	41	13	350

l₀=l₁₀+4d₁₀=178+4*12=226 мм

b₀=b₁₀+5d₁₀=216+5*12=276 мм

b₂=b₁₀-5d₁₀=216-5*12=156 мм

2. Кинематический расчет привода.

1. Определяем частоту вращения рабочего вала конвейера.

V = П * D * n р.в. / 60

n р.в.= (60 *V / t * z)*10 ^-3= (60 * 0,2 / 80*8)*10^-3 = 18,75 об/мин.

2.2 Определяем общее передаточное число.

Uп.р. = n э / n р.в. =970/18,75 = 51,73

Uред = 20
