5. Сборочные единицы

5.1. Сборочная единица  совокупность деталей, имеющих общее функциональное назначение и совместно устанавливаемых в другой сборочной единице.

6. Условности и упрощения

НА СБОРОЧНЫХ ЧЕРТЕЖАХ

6.1. Допускается на сборочных чертежах не показывать насечки, фаски, скругления, проточки, углубления, накатку и другие мелкие элементы.

6.2. Зазоры между стержнем и отверстием не показываются.

6.3. Допускается не показывать недорез резьбы и контур части глухого отверстия.

6.4. Винты, болты, шпильки, шпонки, шатуна шпиндели и т.п.

при продольном разрезе показывают условно не рассеченными. При поперечном разрезе эти детали разрезают и штрихуют. Шарики в разрезах и сечениях всегда показывают не рассеченными.

6.5. Изделия, расположенные за винтовой пружиной, изображаемой лишь сечениями витков» показывают до зоны, условно закрывающей эта изделия и определяемой осевыми линиями сечений витков.

6.6.. Изделия, детали которых изготовлены из однородного материала и соединены с помощью сварки, пайки и т.д. (представляющие собой неразъемное соединение), в разрезах и сечениях штрихуют как монолитное тело, показывая границы между деталями сварного изделия сплошными основными линиями.

4

6.7. Условно изображается и обозначается резьба и резьбовые соединения по ГОСТ 2.31156.

6.8. Плоские поверхности предмета условно обозначаются тонкими пересекающимися линиями  диагоналями.

6.9. Головки болтов и гаек показывают упрощенно, без фасок или условно.

7. Последовательность выполнения

СБОРОЧНОГО ЧЕРТЕЖА

7.1. Ознакомиться с назначением, устройством и взаимодействием отдельных частей сборочной единицы (изделия), изучить его конструкцию, т.е. установить, из каких деталей она состоит, их количество и назначение, способы соединения деталей между собой.

7.2. Определить порядок сборки и разборки.

7.3. Выяснить наличие стандартных изделий и крепежа.

7.4. Составить предварительную спецификацию с указанием разра­батываемых конструкторских документов и присвоить обозначение сто­почной единице и ее элементам по ГОСТ 2.102-68.

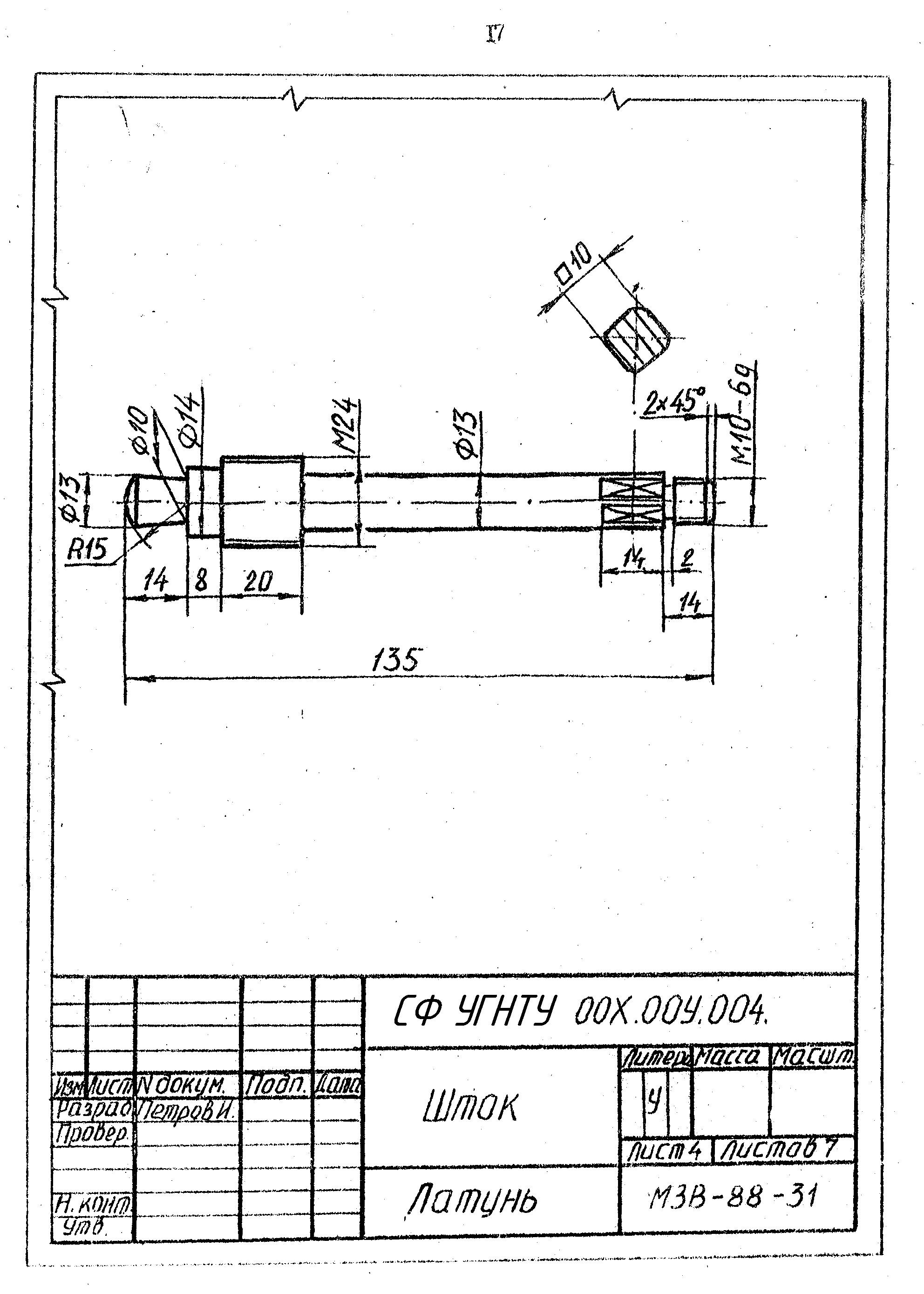

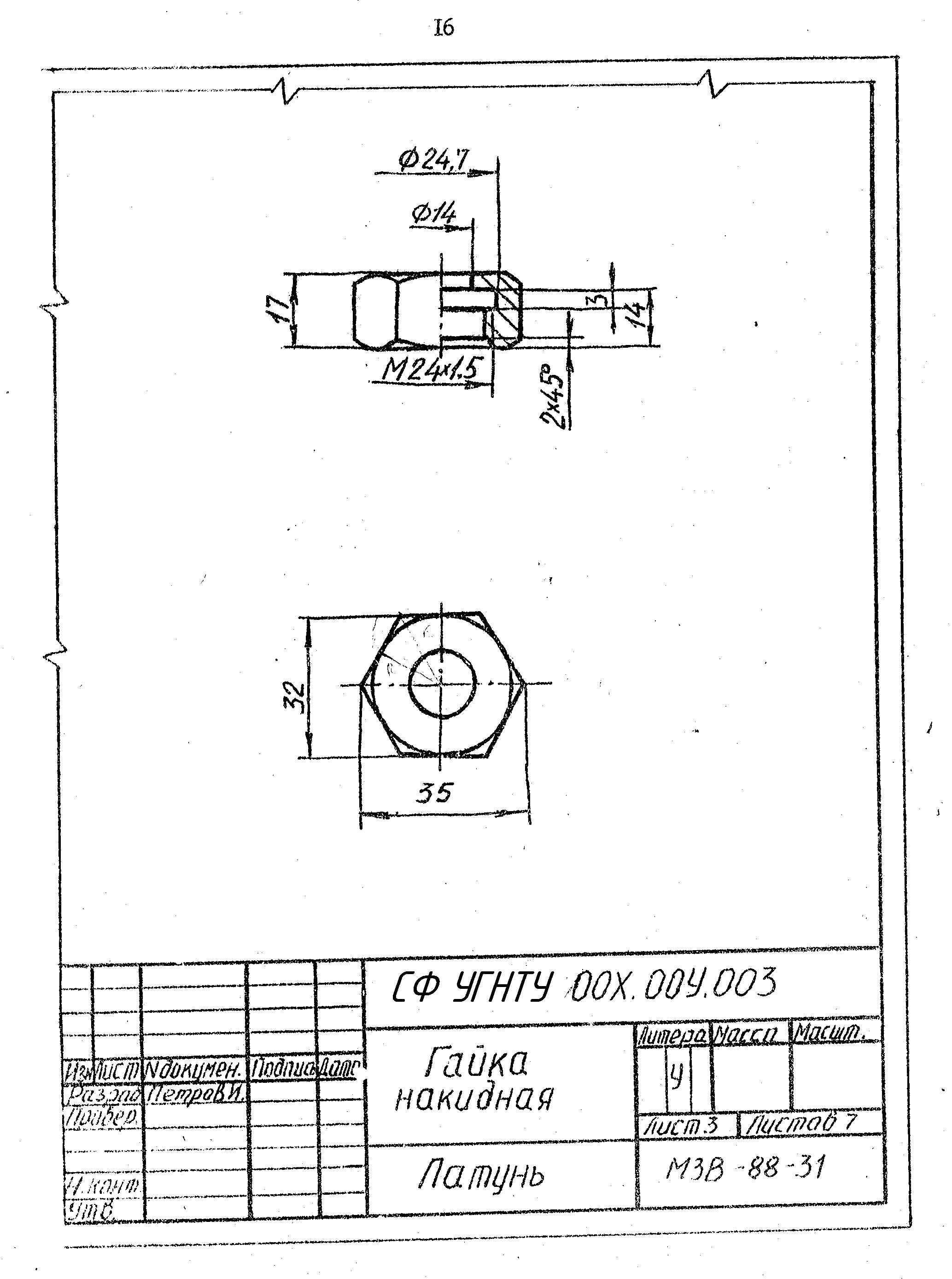

7.5. Выполнить эскизы составных частей, исключая стандартные детали.

7.6. Выбрать необходимое и достаточное число изображений (видов, разрезов, сечений и т.д.), с тем чтобы на сборочном чертеже была полностью раскрыта внешняя и внутренняя конструкция каждой детали сборочной единицы.

7.7. В зависимости от сложности изделия и его габаритных размеров выбрать масштаб изображения.

7.8. Произвести компоновку чертежа (провести оси симметрии и габаритные прямоугольники для размещения изображений).

7.9. Приступить к выполнению изображений основных деталей, вычерчивание которых рекомендуется вести одновременно на всех видах, разрезах, сечениях сборочной единицы.

7.10. Вычертить остальные детали, причем целесообразно делать это в последовательности сборки данного узла.

7.11. Выполнить на сборочном чертеже разрезы, сечения и, если необходимо выносные элементы.

7.12. После обводки провести размерные и выносные линии и нанести размерные числа (высота их не менее 5 мм).

5

7.13. Заполнить спецификацию.

7.14. Нанести номера позиций.

7.15. Заполнить основную надпись.
