Введение

Методические указания по курсу «Геодезические работы при земле­устройстве» составлены для студентов заочного отделения эколого-мелиоративного факультета по специальности 120301 «Землеустройство», содержат указания по изучению отдельных тем курса и задание на расчёт-но-графическое задание с пояснениями по его выполнению.

Изложение порядка выполнения заданий предполагает, что студент самостоятельно изучит отдельные темы теоретического курса «Геодезиче­ские работы при землеустройстве».

1. Общие указания

Перед выполнением контрольной работы студент должен самостоя­тельно проработать теоретический материал учебника по следующим раз­делам:

1. Геодезические работы, проводимые при землеустройстве.

2. Приёмы и точность вычисления площадей.

3. Методы и приёмы проектирования при землеустройстве.

4. Перенесение проекта в натуру.

Для выполнения работы необходимы следующие приборы и инстру­менты: инженерный микрокалькулятор, масштабная линейка, измеритель, линейка и треугольник.

2. Содержание контрольной работы

1. Построить проектный план участка пашни в масштабе 1:10000.

2. Выделить аналитически участок пашни заданной площади, раз­делить выделенный участок на 4 равновеликих поля, применив графиче­ский способ проектирования

Подготовить геодезические данные для перенесения проектных границ в натуру.

3. Исходные данные

Координаты, дирекционные углы и меры линий теодолитного хода проложенного по границе участка пашни сведены в таблицу 1.

Таблица 1 - Исходные данные для построения проектного плана

Номера точек	Координаты точек		Дирекционные углы	Меры линий, м
	Х, м	У, м
1	3738,80	3397,20		1543,58 1112,38 982,01 548,40
2	3650,21	1856,16
3	4758,80	1947,90
4	4864,20	2924,24
5	4830,40	3471,60

Построение проектного плана

1. Переписать исходные данные из таблицы 1 в таблицу 2. Предвари­тельно следует уменьшить координату У точки № 4 на величину, равную последним двум цифрам шифра студента.

Пример: Шифр студента 564, следовательно, надо вычесть величину 64,00 т.е. 2924,24 - 64,00 = 2860,24.

2. Решив обратные задачи на координаты, найти дирекционные углы линий 3 - 4 и 4 - 5 и их горизонтальные проложения:

Вычисленные дирекционные углы и , меры линий и записываются в таблицу 2.

3. На листе ватмана формата А4 построить координатную сетку со стороной квадрата 5 см в следующей последовательности:

- провести две диагонали, соединив тонкими линиями противополож­ные углы листа;

- на диагоналях, точно из точки их пересечения, отложить измерите­лем четыре равных отрезка (примерно 15 см);

- полученные точки соединить тонкими линиями, получив правиль­ный прямоугольник;

- противоположные стороны, слева направо и снизу вверх, разбить на равные отрезки по 50 мм и соединить полученные точки тонкими ли­ниями (расстояние 50 мм брать по масштабной линейке).

Точность построения координатной сетки проверить сравниванием диагоналей всех квадратов с их номинальными значениями d_ном = см, расхождения не должны превышать 0,2 мм.

Таблица 2 - Исходные данные для построения проектного плана

Номера точек	Координаты точек		Дирекционные углы	Меры линий, м
	Х, м	У, м
1	3738,80	3397,20		1543,58 1112,38
2	3650,21	1856,16
3	4758,80	1947,90
4	4864,20	2861,24
5	4830,40	3471,60

4. Из таблицы 2 выбрать минимальные и максимальные значения ко­ординат и, ориентируясь на эти значения, расписать линии координатной сетки в масштабе 1:10000 так, чтобы план был расположен симметрично относительно краёв листа бумаги (рис 1).

5. По координатам нанести все точки полигона. Правильность нанесения проверить по мерам линий. Расхождения не должны превышать 0,2мм на плане.

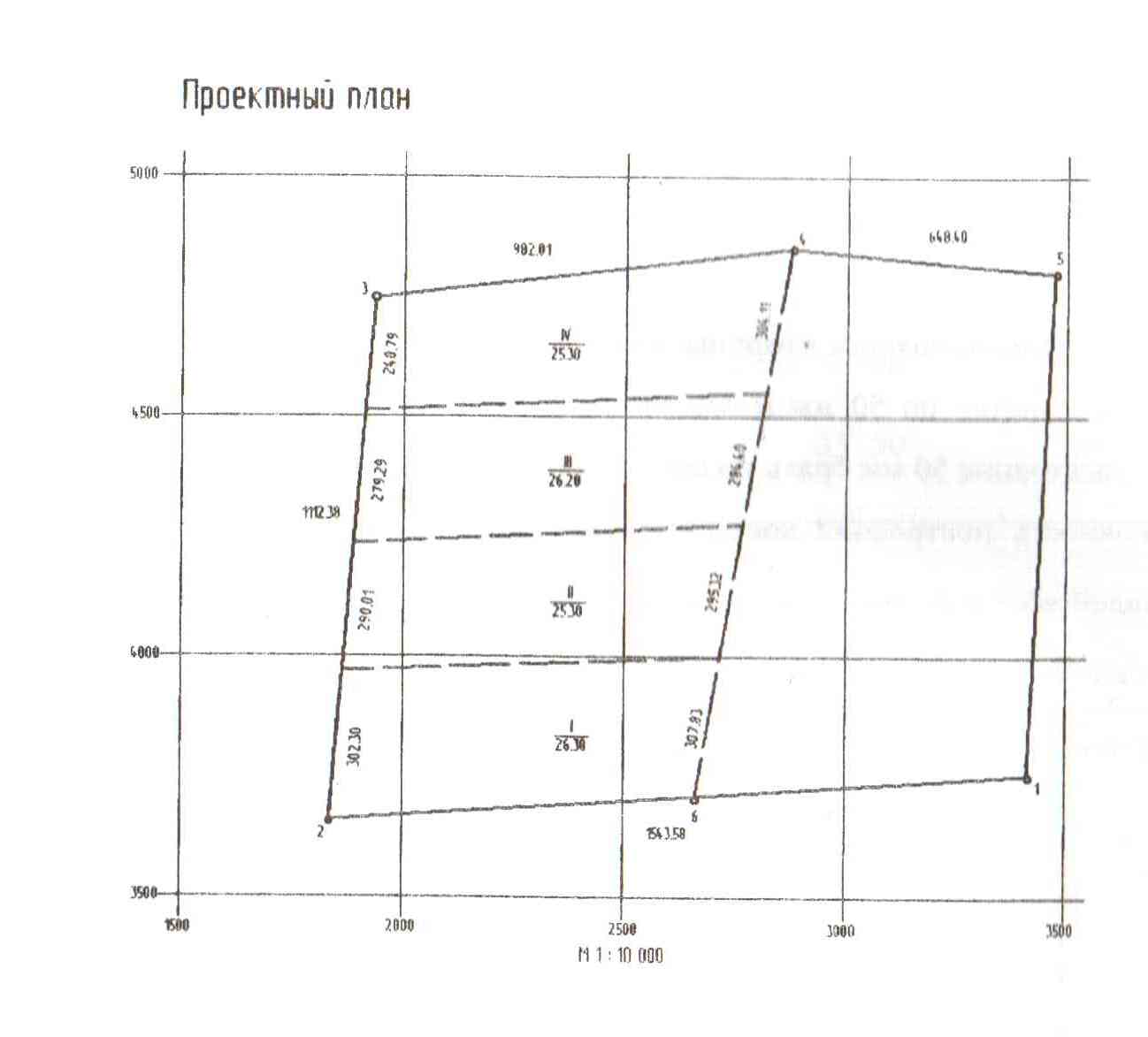

Рисунок 1
