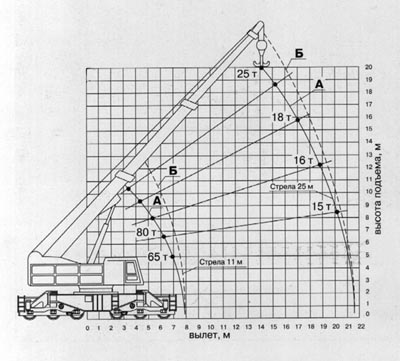

Кран специальный на железнодорожном ходу г рузовысотные характеристики и техническое описание гусеничного крана "Сокол-80.01" едк

Кран специальный на железнодорожном ходу "Сокол 80.01" (ЕДК-500/ТС) предназначен для использования в качестве мобильного средства большой грузоподъемности при аварийно-восстановительных работах на железнодорожном транспорте.

Кран "Сокол 80.01" (ЕДК-500/TС) является результатом реконструкции кранов немецкого производства типа ЕДК-500, с полной заменой крановой поворотной части и использованием реконструированной железнодорожной платформы крана, бывшего в эксплуатации.

Кран обладает достаточной устойчивостью при работе в трех рабочих контурах. Гидрооборудование крана позволяет высоконадежно управлять механизмами подъема стрелы и груза, телескопирования стрелы, поворота и самохода платформы. Использование комплектующих только российского производства обеспечивает высокую ремонтопригодность. Крановая поворотная часть имеет два автономных силовых дизеля, приводящих питающую и аварийную насосную станцию. Гидравлическая система крана позволяет производить совмещение рабочих операций, а в случае отказа основной питающей станции привести кран в транспортное положение от аварийной насосной станции.

Кран оснащен микропроцессорными приборами безопасности (микропроцессорной системой ограничителя нагрузки крана ОНК-140-07 и контрольно-диагностической системой КДС-С), соответствующими мировому техническому уровню.

Ограничитель нагрузки имеет высокую точность срабатывания и надежность, телеметрический "черный ящик", световую и звуковую сигнализацию, самодиагностику, что позволяет крановщику получать на дисплее цифровую информацию о моменте опрокидывания, величине вылета, о фактической массе поднимаемого груза, о длине стрелы, о высоте подъема оголовка стрелы, об углах азимута поворотной платформы, наклона стрелы относительно горизонта, о давлении в поршневой и штоковой областях гидроцилиндра, о текущем времени. Контрольно-диагностическая система КДС-С позволяет выявлять аварийные ситуации в работе силовой установки и электроагрегатов крана, блокировать подъем и перемещение груза при крене платформы более 3°.

Смена обыкновенного стрелочного перевода 22

Полные технические характеристики крана "Сокол-80.01" ЕДК

Грузоподъемность максимальная, т	80
Максимальный грузовой момент, кНм	4800
Максимальная длина стрелы, м	25
Максимальная высота подъема, м	20
Максимальный вылет, м	20
Минимальный вылет, м	6
Грузоподъемность при максимальном вылете, т	6
Угол поворота платформы	бесконечный
Скорость подъема (опускания) груза, м/мин	0...4
Время полного телескопирования стрелы, с	180
Масса поворотной платформы, т	41.8
Масса крана в транспортном положении, т	110
Статическая нагрузка на оси колесной пары на рельсы, кН	230
Скорость передвижения крана, км/час самоходом	16...20
в составе поезда	80
Время перевода крана в рабочее положение, мин	10
Температура эксплуатации, °С	-40...+40
