2.2.3. Формование
а) прессование. Пресс-формы. Нагретые до 300-400о С. Гладкая или рельефная поверхность, изделия с тонкими стенками.
б) выдувание. Ручное (свободное) и механизированное (в формы). Сложная форма изделий, чаще полые.
в) метод сочленений. Комбинированный. Отдельные полученные элементы затем соединяются в горячем состоянии.
г) литье. Художественно-декоративное стекло, скульптура, оптическое стекло.

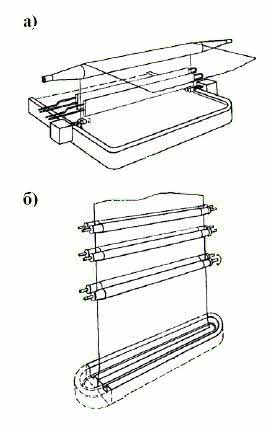

д) метод вытягивания. Листовое стекло.
е) метод плавающей ленты (флоат-способ). Витринное стекло.
ж) центробежный способ. Полые, крупногабаритные и тяжелые изделия.
з) прессвыдувной метод.
и) фильерный и штапиковый методы. Стекловолокно.
к) прокат. Крупноразмерное цветное и бесцветное утолщенное листовое стекло, а также армированное, узорчатое и волнистое. Периодический прокат – для специального стекла (термостойкого, глушенного, цветного, высокого светопропускания) Непрерывный прокат – для армированного стекла. Автоматизация.
2.2.4. Регулируемое охлаждение.
2.2.5. Отжиг. Нагрев до 300-400оС, выдержка и медленное охлаждение.
2.2.6. Декорирование изделий.
2.3. Номенклатура стекла и изделий из него

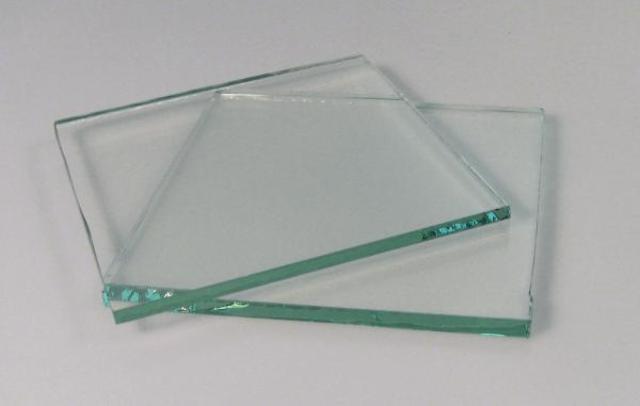

2.3.1. Листовое оконное стекло прозрачное неполированное толщиной 2 – 6 мм.
Пропускание света не менее 84%. Rсж = 600-900 МПа. Rизг = 10-14 МПа.
2.3.2. Витринное неполированное и полированное. Вытягивание, прокат и флоат-способ. 5-12 мм.
2.3.3. Армированное стекло. Отожженная сетка из стальной проволоки. Прокат и вытягивание. Гладкое, кованное, узорчатое. Огнестойкость. Не рассыпается. Фонари, двери, балконы, лоджии.

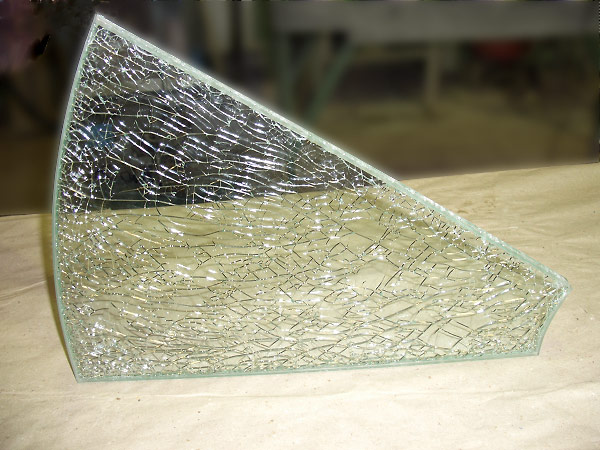

2.3.4. Плоское закаленное стекло. Не поддается резке. сверлению
сталинит. Закалка стекла в электропечи при температуре 600-680оС, двусторонняя обдувка воздухом. Rсж до 1200 МПа. Rизг до 30 МПа Образуются равномерно распределенные внутренние напряжения, придающие повышенную прочность и теплостойкость.

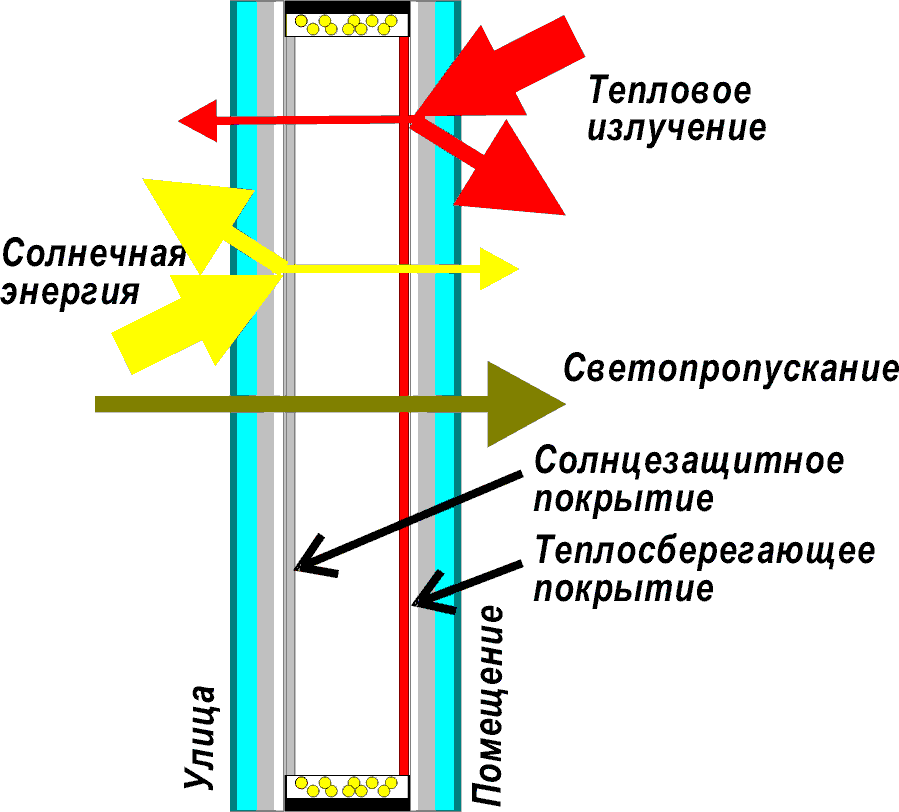

2.3.5. Стекла с пленочными покрытиями. Теплозащитное, теплоотражательное. цветное и тонированное

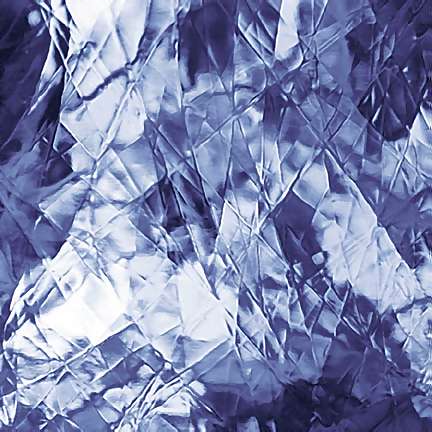

Узорчатое стекло. Прокатка. Двери.
2.3.7. Матовое, матово-узорчатое и «мороз» Пескоструйная обработка (сплошная, по трафарету).
2.3.8. Волнистое стекло. Прокат. Армированное и неармированное.
2.3.9. Увеолевое стекло. Минимальное содержание оксидов железа, титана и хрома. Пропускают ультрафиолетовые лучи не менее 25%. Оранжереи, больницы.
2.3.10. Рифленое стекло. Вытягивание.

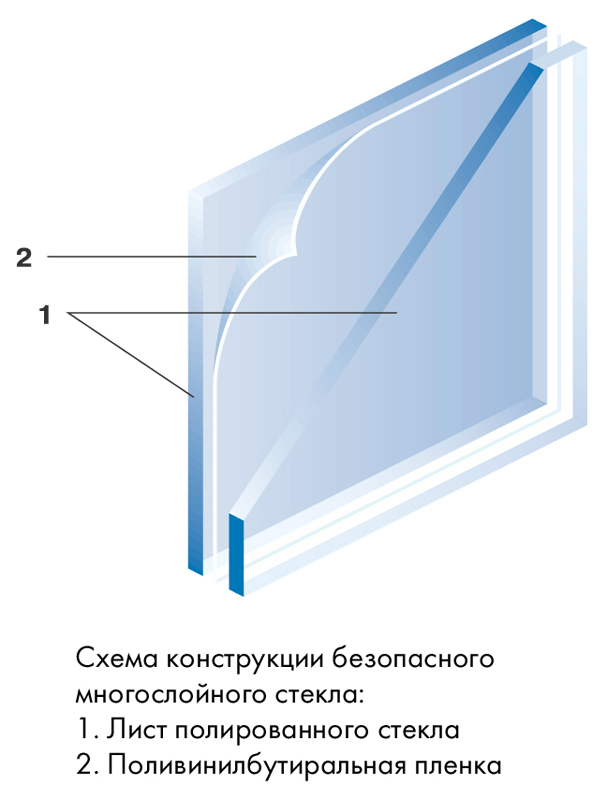

2.3.11. Триплекс. Внутри (органическая) пленка.
2.3.12. Солнцезащитное стекло. Токопроводящее, гидрофобное. Нанесение на поверхность горячего стекла солей различных металлов. В жарких условиях лучи солнца проникая через стекло становятся на 70% холоднее, а в зимнее время не замерзает.
2.3.13. Облицовочное стекло
а) глушенное стекло – оптически неоднородное стекло с ограниченной прозрачностью, обусловленная присутствием гетерогенных включений кристаллического или газообразного происхождения, а также наличием аморфных образований.

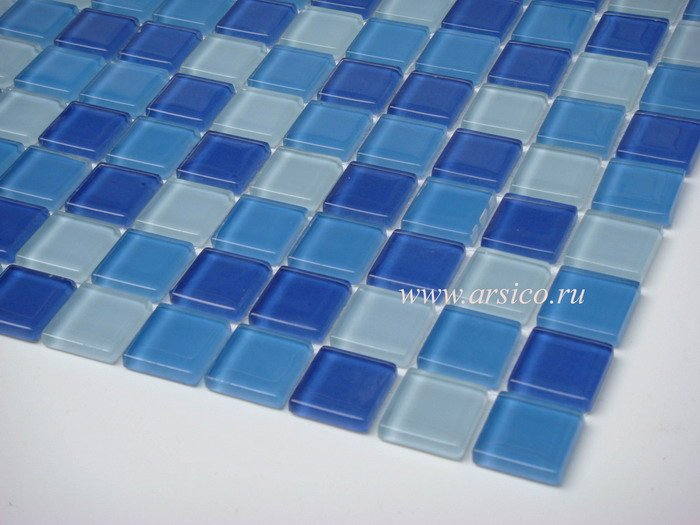

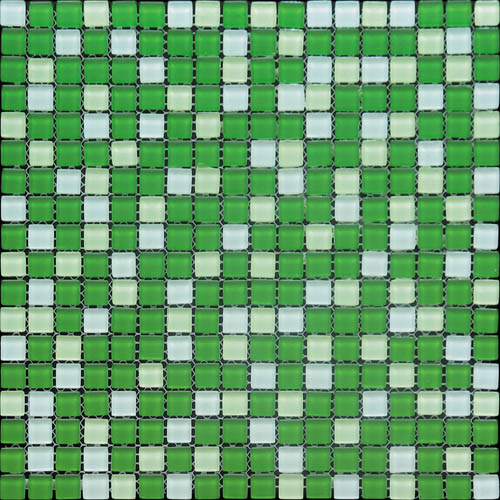

б) стеклянная мозаика. Непрерывный прокат из глушенного и цветного стекла.
в) стекломрамор (марблит) – облицовочные плитки, имитирующие мрамор. Изготовляют из стекломассы методом проката с последующей термообработкой. Одноцветный или с имитацией рисунка природного камня, с гладкой лицевой поверхностью.
г) декоративная стеклокрошка. Для отделки бетонных поверхностей. Малая стоимость и простота работ.
д) стеклокремнезит. Из стеклогранулята в смеси с кремнеземом методом кристаллизации и огневой полировки. Смесь – песок, сода, каолин, диоксид марганца, оксиды кобальта и меди, двухромовокислый калий.
е) стеклокерамит. На основе глины, кварцевого песка и отходов стекла. Не уступают стеклокремнезиту.

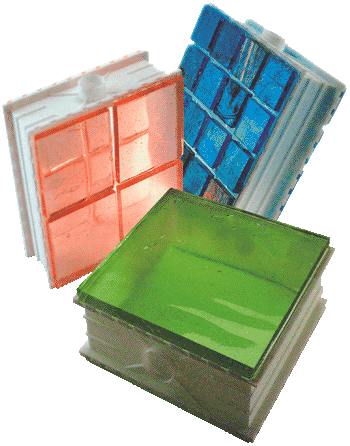

ж) стеклоблоки. Прессование. Гладкие и рифленые внутри. 300х300х100 мм. Световые проемы, самонесущие ограждения.
з) стеклопрофилит. Стекло с поперечным сечением различной формы (швеллер, прямоугольник - стокор, треугольник - стекорт, с закругленными торцами - овалкор). Прокат. Отжиг. Перегородки, покрытия, ограждения.

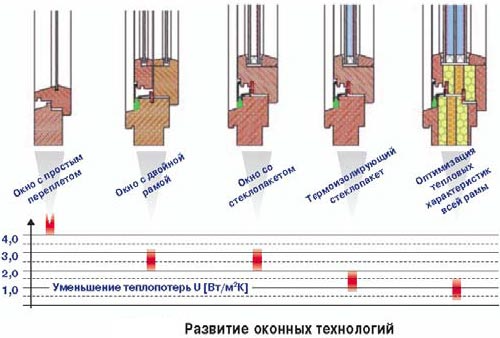

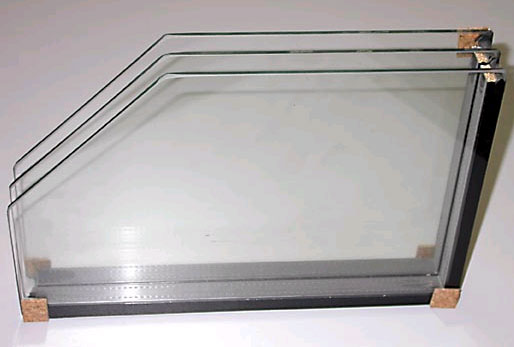

и) стеклопакеты. Соединения клеем, сваркой, пайкой. Звуко- и ТИМ.
к) трубы. Вытягивание, безшовные. Гигиеничность. Пропуск на 22% и 7% выше, чем у чугунных и стальных труб.
и) художественные изделия из стекла
