Приведены варианты трех расчетно-проектировочных заданий. В первом задании рассматривается построение эпюр внутренних силовых факторов, определение геометрических характеристик плоских сечений, расчеты на прочность при изгибе; во втором – расчеты статически неопределимых систем; в третьем задании – расчеты на прочность при изгибе с кручением и расчеты на прочность и устойчивость элементов подъемного крана.

Составители:

Смагин Н.К. – канд. техн. наук, доцент

© Челябинский государственный агроинженерный университет, 2004

Для успешного выполнения домашних заданий реко­мендуется предварительно изучить соответствующий ма­териал по конспектам лекций и рекомендованным учеб­никам, а также просмотреть порядок решения подоб­ных задач на практических занятиях.

Оформление задания

Лист плотной бумаги формата А3 складывается по­полам и служит обложкой для нескольких листов бумаги (можно клетчатой, но не миллиметровой) формата А4, обведенных рамкой. На листах излагается полный текст и чертежи задач; таблицы исходных и вспомогательных данных, последовательный ход решения, графики (эпюры).

Решение задач проводить по пунктам. Для всех рас­четных величин должна быть указана размерность. Расчеты можно ограничивать тремя-четырьмя значащими цифрами.

Эпюры внутренних силовых факторов, а также гра­фики других величин строят непосредственно под рас­четными схемами и обязательно на одной странице. Эпю­ры внутренних силовых факторов, для рам строят в системе осей, повторяющих форму и масштаб контуров рам.

Задание № 1 Часть первая построение эпюр внутренних силовых факторов и подбор сечений.

Для балок и рам № 1, 2, 3, 4, 5, 6 заданной карточки (рис. 1...10) в соответствии с заданным вариантом нагрузок (табл. 1.1) построить эпюры внутренних силовых факторов.

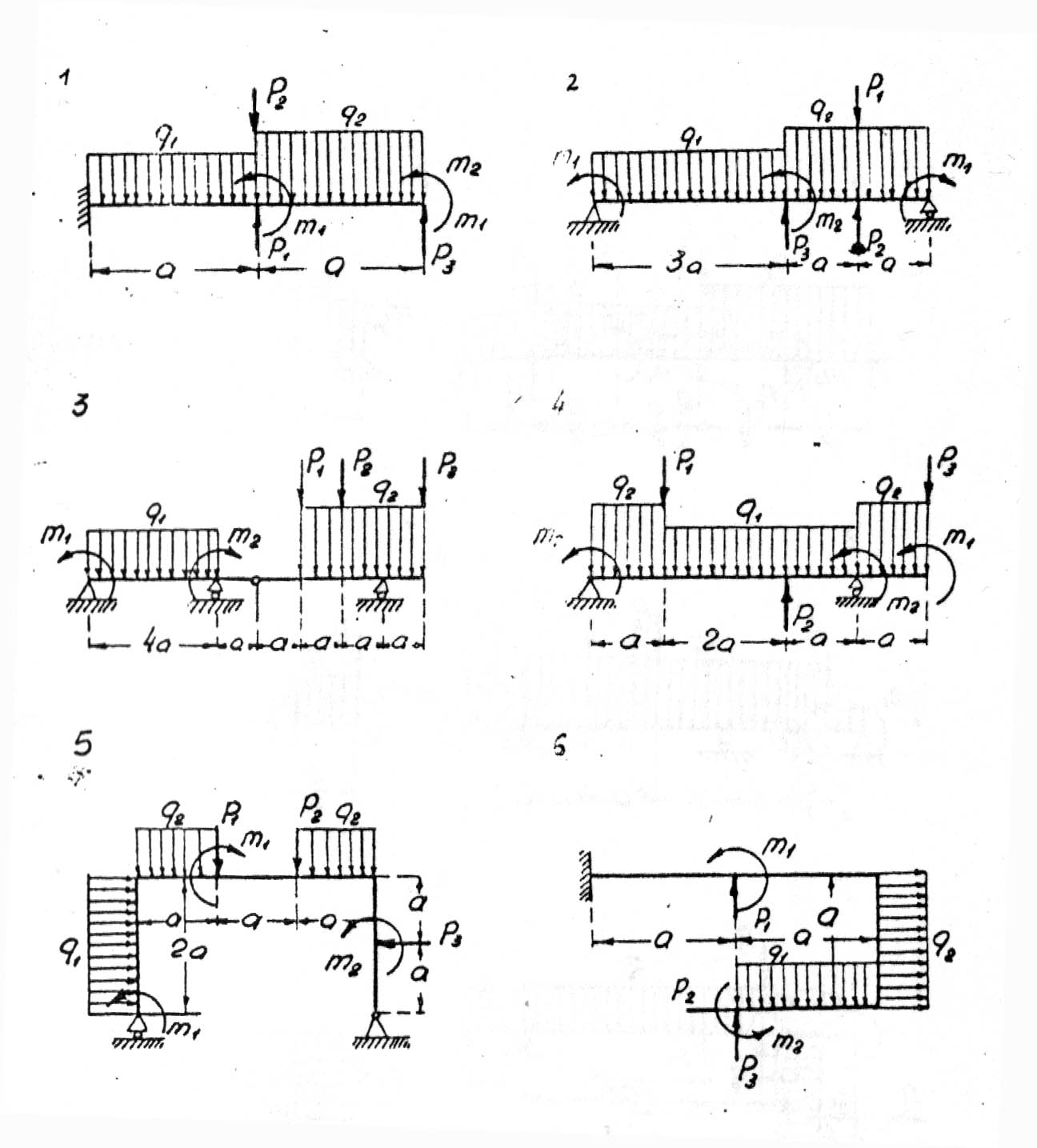

Рисунок 1

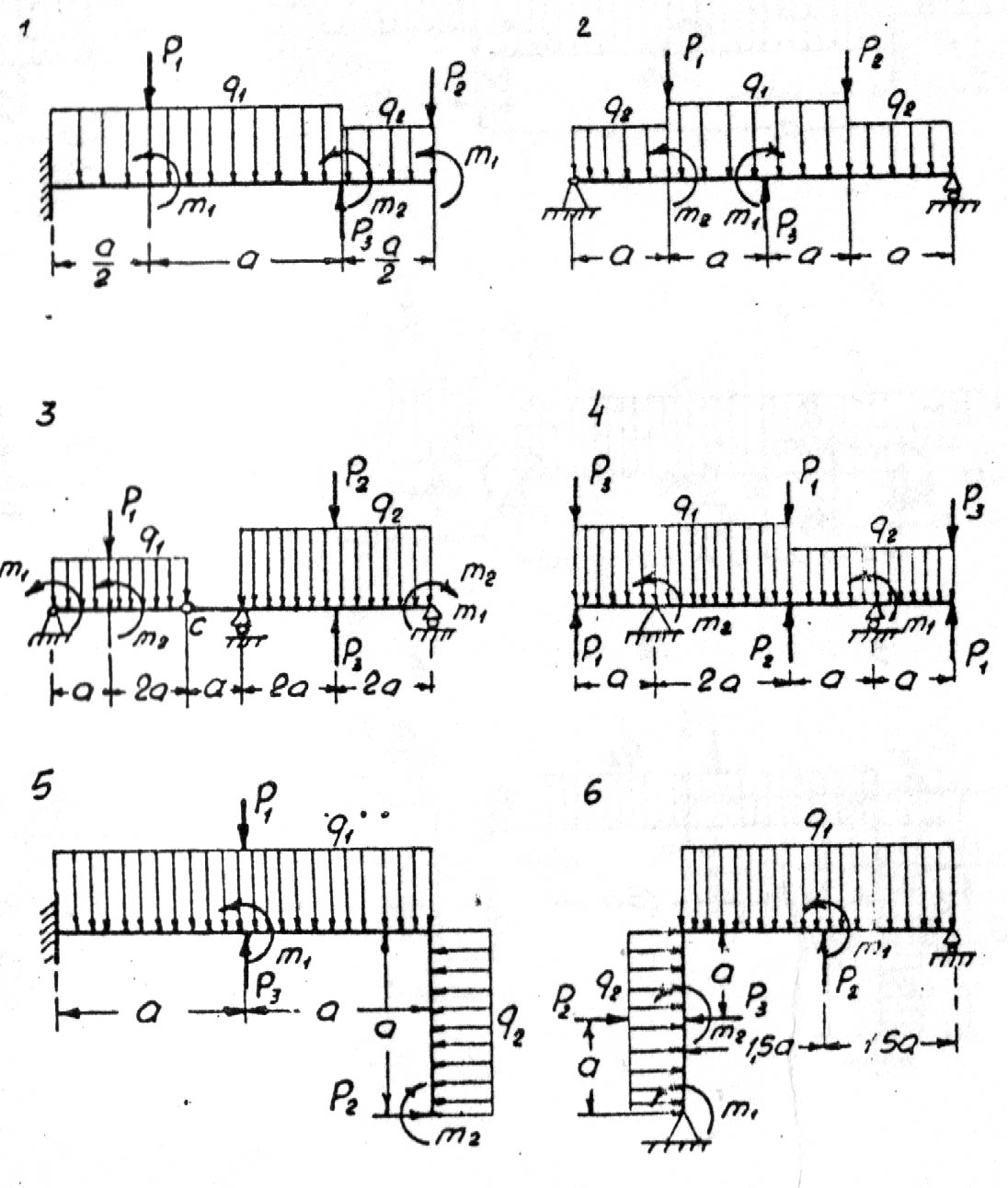

Рисунок 2

Рисунок 3

Рисунок 4

Рисунок 5

Рисунок 6

Рисунок 7

Рисунок 8

Рисунок 9

Рисунок 10

Таблица 1.1

Исходные данные (размеры и нагрузки) к первой части задания №1

Вариант
1	2,4	20	-	-	10	-	24	-
2	2,0	-	20	-	-	10	-	20
3	1,8	-	-	30	10	-	36	-
4	2,0	20	-	-	-	10	-	30
5	1,8	-	20	-	10	-	36	-
6	2,4	-	-	20	-	10	-	24
7	2,0	30	-	-	-	20	40	-
8	2,0	-	20	-	10	-	-	30
9	2,4	-	-	20	-	10	24	-
10	2,0	30	-	-	20	-	-	40
11	1,8	-	30	-	-	10	36	-
12	2,0	-	-	30	10	-	-	40
13	2,0	20	-	-	10	-	30	-
14	1,8	-	30	-	-	20	-	36
15	2,0	-	-	20	10	-	30	-
16	2,0	30	-	-	-	10	-	40
17	2,4	-	20	-	10	-	24	-
18	2,0	-	-	20	-	10	-	30
19	2,0	20	-	-	-	20	40	-
20	1,8	-	20	-	10	-	-	27
21	2,0	20	-	-	10	-	-	24
22	1,8	-	20	-	10	-	20	-
23	2,4	-	-	30	-	10	-	36
24	2,0	30	-	-	10	-	24	-
25	1,8	-	30	-	-	10	-	30
26	2,4	-	20	-	-	10	-	30
27	2,0	20	-	-	10	-	30	-
28	2,4	-	-	20	-	10	24	-

Из условия прочности при изгибе подобрать сечения. Для стальных конструкций: балке № 1 — двутавровое и квадратное сечения, сравнить металлоемкость; балке № 2 — сплошное и кольцевое с отношением диаметров d_ВН/d_Н=0,6 круглые сечения, сравнить металлоемкость; балке № 4 — сечение из одного швеллера, раме № 5 — сечение из двух швеллеров. Для деревянных конструкций: балке № 3 — прямоугольное сечение с отношением сторон h/b = 2, раме № 6 — круглое сечение. Допускаемые напряжения принять: для стали [ ]=160 МПа, для дерева [ ]=12 МПа.

Если в таблице нагрузка задана со знаком минус, то нужно на заданной схеме нагружения сменить направление этой нагрузки и в дальнейших расчетах этот знак не учитывать.

Сечения подбирать после выполнения II части задания.
