Этап IV. Результаты расчетов точности обработки
Цель этапа — определить: будет ли разрабатываемая конструкция СП обеспечивать точность обработки, требуемую технологическим процессом.
Стадия 1. Результаты определения лимитирующего параметра точности.

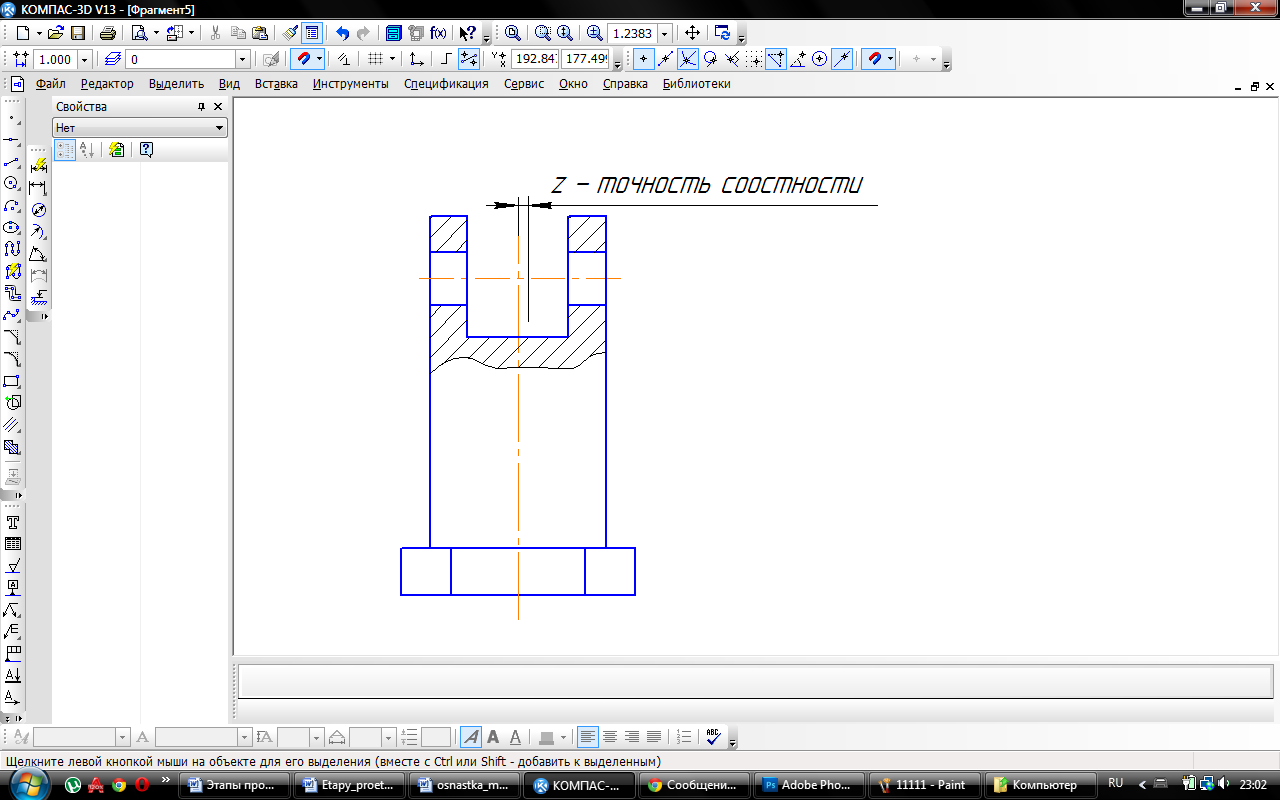

Рис.4.1. Результаты определения лимитирующего параметра точности
Этап V. Результаты разработки конструкции сп
Цель этапа — разработать конструкцию СП на основе чертежно-конструкторской документации.
Стадия 1. Результаты определения уровня разработки конструкции СП. При решении этой задачи необходимо из множества уровней разработки конструкции СП выбрать тот вариант, который в наибольшей степени отвечает требованиям производства.
Для рассмотрения в данном разделе примера принять решение о разработки конструкторского станочного приспособления на уровне фрагмента сборочного чертежа.
Стадия 2. Результаты разработки конструкции СП. При решении этой задачи разрабатывается конструкция СП в соответствии с принятым выше решением (см. стадию 1 данного раздела).

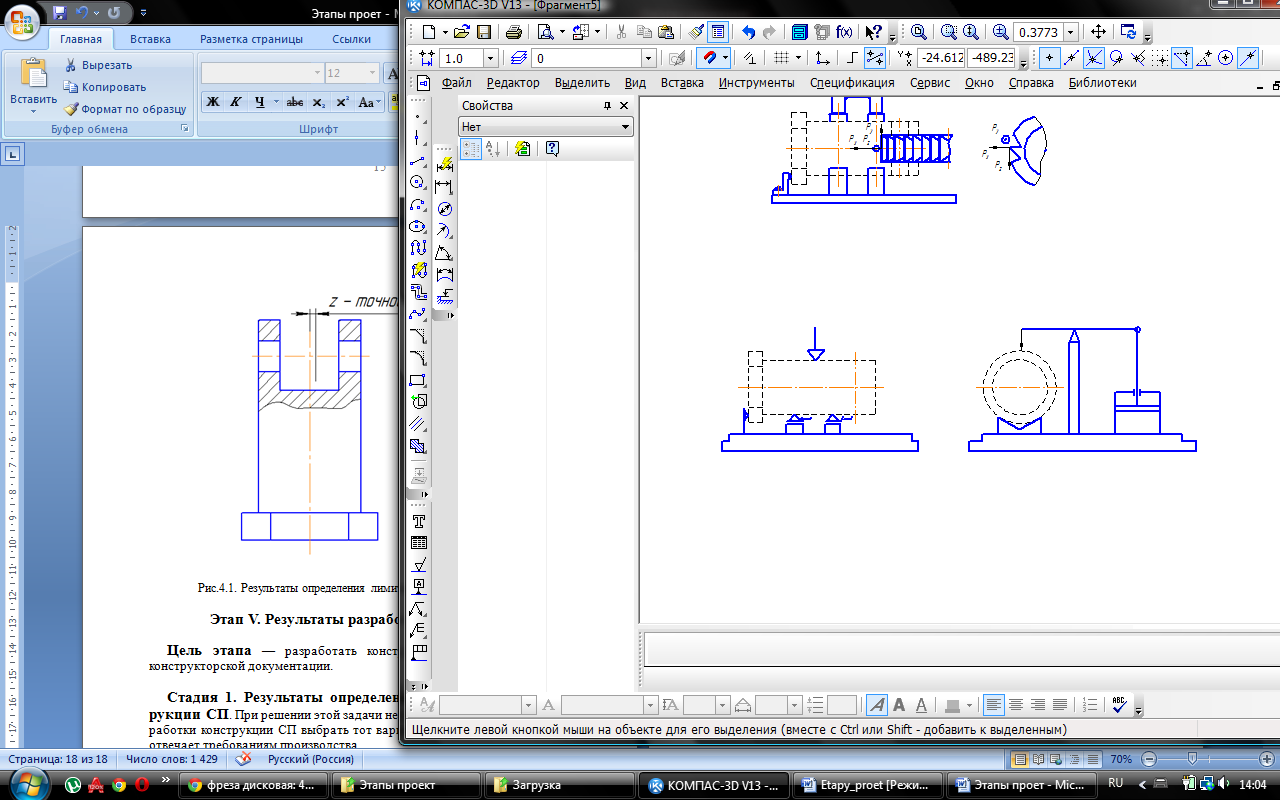

Рис.5.1. Фрагмент сборочного чертежа (схемы компоновки)
