3. Определение количества теплоты на собственные нужды котельной

3.1 Определение потерь теплоты при растопке котлов

Потери теплоты на растопку паровых котлов, ГДж

где К_раст^гор = 0,3 ч и К_раст^хол = 0,65 ч – показатель потери теплоты при простое котла до 12 часов и свыше 12 часов соответственно;

n_гор = 2 – количество растопок парового котла из горячего состояния;

n_хол = 6 – количество растопок парового котла из холодного состояния;

Q_пк = 3,099 МВт – теплопроизводительность парового котла.

Потери теплоты на растопку водогрейных котлов, ГДж

где n_р = 2 – количество растопок водогрейного котла;

Q_р^вк = 9,04 ГДж – потери теплоты при растопке водогрейного котла КВГМ-20.

3.2 Определение потерь теплоты с продувочной водой

Величина продувки: 10 %

Коэффициент продувки: К_прод = 0,007

Потери теплоты с продувочной водой, ГДж

3.3 Определение потерь теплоты баком ХВО

Размеры бака: d_б = 4,73 м; h_б = 5,98 м.

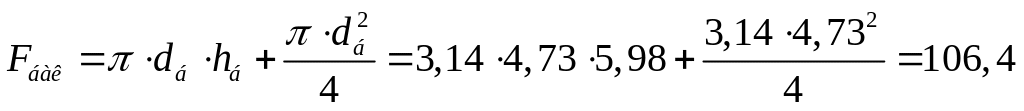

Площадь поверхности бака, м²

Норма плотности теплового потока [2]: q_б = 15 Вт/м²

Потери теплоты баком ХВО, ГДж

3.4 Определение количества теплоты на хозяйственно-бытовые нужды котельной

Норма расхода горячей воды на одну душевую сетку: а_q = 0,27 м³/смену

Количество душевых сеток: n_с = 2

Число работающих человек в смену: m_с = 7 человек

Коэффициент использования душевых примем К_q = 1

Норма расхода горячей воды на человека в смену: а = 0,0141 м3/(чел.*смена)

Количество смен: N = 2

Количество теплоты, расходуемое на хозяйственно-бытовые нужды, ГДж

3.5 Определение потерь теплоты при хранении мазута

Марка мазута: М 40

Диаметр резервуара: d_р = 10 м; h_р = 15 м

Тип резервуара: металлический неизолированный

Коэффициент теплопередачи стенок резервуара: К = 0,314 Вт/м²*К

Конечная температура подогрева мазута: t_к = 60 ^оС

Поверхность охлаждения резервуара, м²

Потери теплоты при хранении мазута, ГДж

Общее количество теплоты, выработанное теплоисточником, ГДж

где Q_р^н = 29,3 МДж/кг у.т.;

В_т = 11500 т у.т./год – годовой расход топлива на котельной.

Неучтенные потери теплоты, ГДж

Количество теплоты на собственные нужды котельной, ГДж

4. Тепловой баланс котельной. Определение кпд котельной и тепловой сети.

Тепловой баланс котельной:

Потери теплоты, ГДж

КПД тепловой сети:

КПД котельной нетто:

КПД котельной брутто:
