2.2 Проектування мережі відділу із складанням відповідного кошторису
Мета проектування – скласти ескізний проект комп’ютерної мережі для розгортання нової робочої групи у складі будівлі існуючого підприємства.
Для проектування приймаємо вхідні дані щодо розміру приміщень згідно таблиці з додатку А методичних вказівок і варіанту №17. Ширина дверей приймається усюди рівною 1 м. Вважаємо, що у коридорі змонтовано підвісну стелю на висоті 0,30 м від несучої конструкції. Всі переходи кабелів через коридор виконуються у пластикових трубах.
Вибір місця розташування концентратора
Для з’єднання вузлів використовують мережні концентратори. Вони відрізняються кількістю портів (5, 8, 16, 24) та принципом дії (хаб або світч). Місце розташування концентратора вибирають виходячи з таких умов:
1) відстань від концентратора до вузлів мережі повинна бути мінімальною;
2) концентратор розташовують в одному з приміщень, виділених під розміщення робочої групи;
3) під розташування концентратора виділяють окреме робоче місце (за площею);
4) концентратор розташовують біля внутрішньої капітальної стіни.
З огляду на план приміщення вибираємо місце розташування мережного концентратора. Він буде знаходитися в кімнаті № 3, оскільки таке розташування відповідає всім вимогам.
Для з’єднання вузлів був використаний спеціальний мережний концентратор з кількістю портів 16 та швидкістю з’єднання 100 Мбіт/с.
Концентратор монтується в комунікаційну шафу разом з патч-панеллю. Комутація між концентратором та патч-панеллю робиться за допомогою патч-кордів довжиною 0,5 м.
Трасування
Для з’єднання кожного вузла мережі з концентратором потрібно прокласти окремий кабель. З метою спрощення вважаємо, що мережу виконують на основі неекранованого кабелю UTP 5 Category.
У межах кожної кімнати слід передбачити групування кабелів (для прокладки в пластикових кабельних каналах). Прийняття розміру каналу проводиться в залежності від кількості кабелів. На кожній ділянці траси слід вказати її довжину та кількість прокладених на ній кабелів. З’єднання ПК виконується за допомогою патч-кордів (стандартна довжина 3 м) між розеткою RJ-45, що монтується на кабельний канал та мережною картою.
Для прокладання кабелів крізь стіни слід визначити товщину стіни та кількість кабелів, що проходять крізь неї, звідки і визначається потрібний діаметр отвору. Після свердління отвору встановлюють пластикову трубу визначеного діаметру для запобіганню пошкодженню кабелю під час прокладки та експлуатації. Її довжина повинна бути на 1..2 см меншою, ніж товщина стіни.
Випуск кабелів у магістральний канал виконують вертикальним підйомом кабельного каналу у кімнаті до потрібної висоти (між підвісною стелею та перекриттям). Виведений кабель через стіну збирається у джут і проводиться над підвісною стелею.

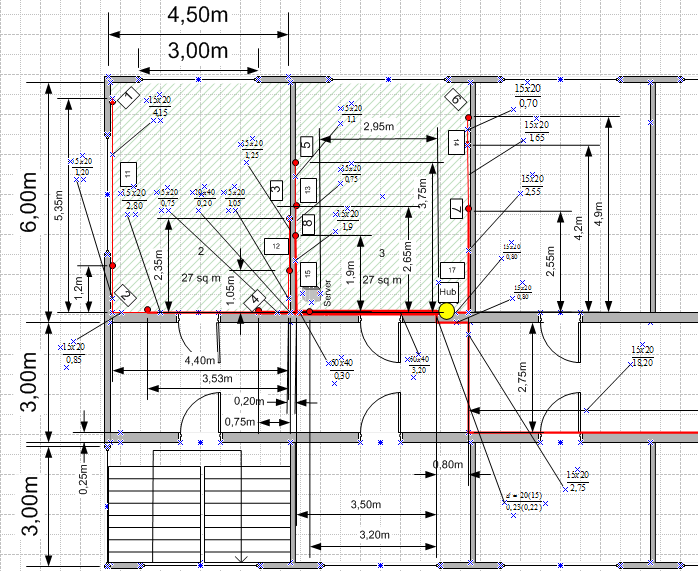

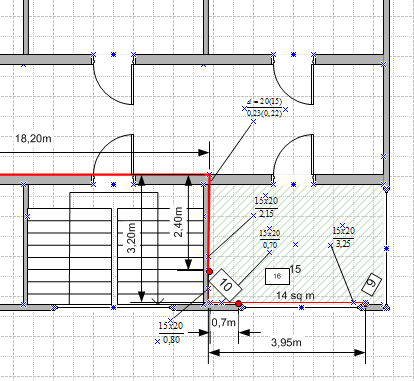

Рис. 10 Розміри коробів та діаметри труб, що прокладаються через стіни

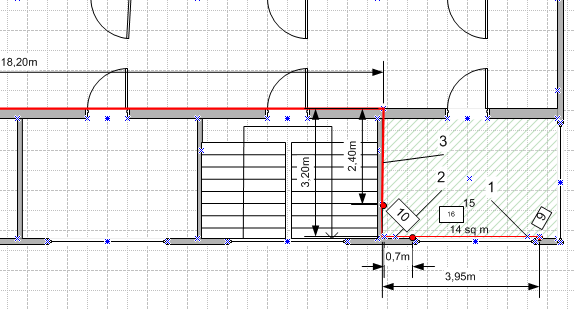

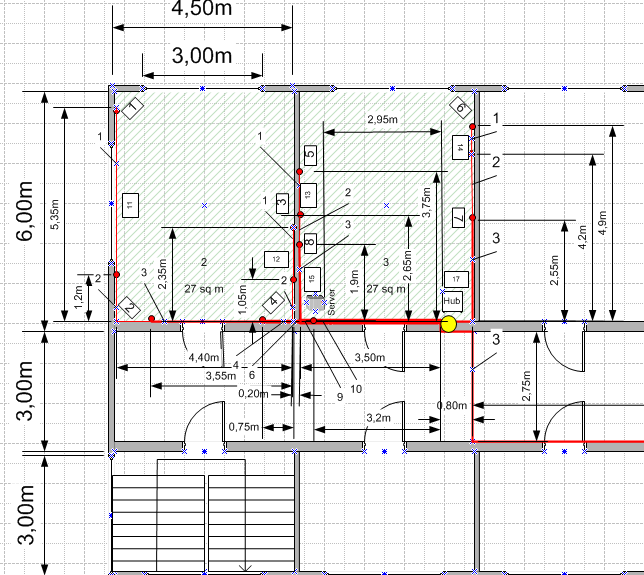

Рис. 11 Кількість кабелів у коробах та їх довжини
Для
визначення кількості матеріалів робимо
ескізи кімнат.

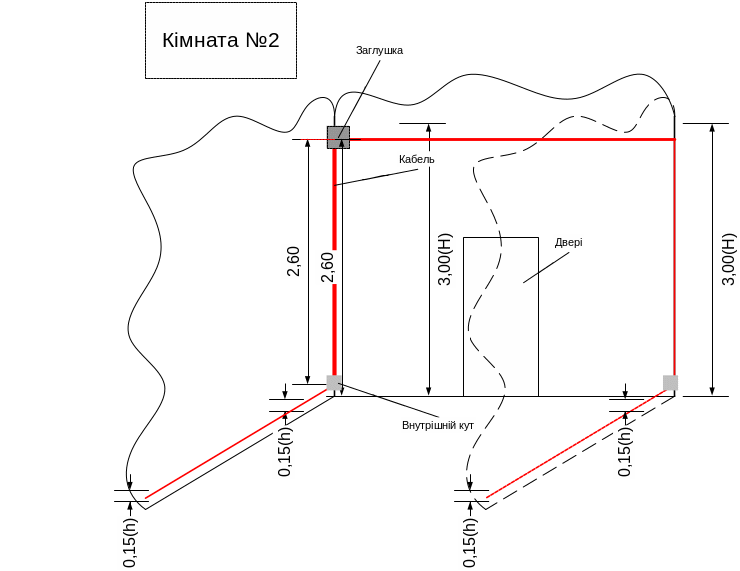

Рис. 12 Схема прокладання коробів у кімнаті № 2
Рис. 13 Схема прокладання коробів у кімнаті № 3
Рис. 14 Схема прокладання коробів у кімнаті № 15
Підраховують загальну довжину кабелів, кабельних каналів кожного типорозміру окремо. Визначають кількість внутрішніх, зовнішніх та плоских поворотів для кожного типорозміру кабельного каналу. Довжину каналів заокруглюють у більший бік кратно 2м.
Згідно проекту визначаємо для кожного вузла потрібну довжину кабелів.
Таблиця 5 Визначення довжини кабеля
№ вузла |
Необхідно кабелю за розрахунками |
Фактично |
1 |
17,9 |
18 |
2 |
14,7 |
15 |
3 |
10,5 |
11 |
4 |
8,9 |
9 |
5 |
11,7 |
12 |
6 |
6,45 |
7 |
7 |
4,1 |
5 |
8 |
9,85 |
10 |
9 |
31,75 |
32 |
10 |
27 |
28 |
11 |
13,75 |
14 |
12 |
9,2 |
10 |
13 |
10,6 |
11 |
14 |
5,75 |
6 |
15 |
7,65 |
8 |
16 |
28,5 |
29 |
Всього: |
218,3 |
225 |
Загальна довжина кабелю складає – 225 м.
Таблиця 6 Визначення довжини короба
Короб |
Довжина, м |
15х20 |
50,45 |
20х40 |
3,70 |
Пластикові короби поставляються шматками по 2 м. Отже, довжина коробів: 15х20 – 52 м, 20х40 – 4 м.
Подальші розрахунки проведено в табличній формі.
Таблиця 7 Кошторис на матеріали
№ п/п |
Найменування |
Одиниця виміру |
Кількість |
Вартість одиниці, грн. |
Сума, грн. |
1 |
Короб 15х20 |
1м |
52 |
4,5 |
234 |
2 |
Короб 20х40 |
1м |
4 |
8,5 |
34 |
3 |
Кут плоский 15х20 |
шт. |
4 |
5,25 |
21 |
4 |
Кут плоский 20х40 |
шт. |
2 |
9 |
18 |
5 |
Кут внутрішній 15х20 |
шт. |
6 |
5,5 |
33 |
6 |
Кут внутрішній 20х40 |
шт. |
2 |
9,5 |
19 |
7 |
Заглушка 15х20 |
шт. |
2 |
5,25 |
10,5 |
8 |
Заглушка 20х40 |
шт. |
1 |
9 |
9 |
9 |
Кабель UTP Category 5 |
1м |
225 |
1 |
225 |
10 |
Конектор RJ-45 |
шт. |
32 |
1 |
32 |
11 |
Розетка RJ-45 |
шт. |
16 |
17,5 |
280 |
12 |
Патч-корд(3 м) |
шт. |
16 |
15 |
240 |
13 |
Патч-корд(0,5м) |
шт. |
16 |
6,5 |
104 |
14 |
Труба пластикова 15х20 |
1м |
2 |
4,5 |
9,0 |
15 |
Труба пластикова 20х40 |
1м |
1 |
8,5 |
8,5 |
Всього |
1277,0 |
||||
Таблиця 8 Кошторис на обладнання
№ п/п |
Найменування товару |
Од. виміру |
Кількість |
Ціна за од |
Сума, грн. |
1 |
Принт сервер D-Link DP-300+/Е |
шт |
5 |
537 |
2685,00 |
2 |
Концентратор D-Link DES-1016D(8 х RJ-45, 10/100Mbps) |
шт |
1 |
289,00 |
289,00 |
3 |
Клієнтське робоче місце (Celeron D 336 2.80GHz 256Mb DDR/40.0Gb/1.44/SVGA-32Mb,int./MG420 (400Вт), ATX/sound/LAN/Samsung 795 МВ 17") |
шт |
9 |
2883,00 |
25947,00 |
4 |
Сервер (PentiumD/3.0GHz SB800/5*512Mb DDR2/300.0Gb/1.44/SVGA-16Mb,int./DG-01W (310Вт), ATX/LAN 2x1Gbps/Samsung 795 MB 17'') |
шт |
1 |
7649,5 |
7649,5 |
5 |
Принтер Samsung ML-2250 |
шт |
5 |
1079,00 |
5395,00 |
|
Всього |
|
|
|
41965,50 |
Таблиця 9 Кошторис на програмне забезпечення
№ п/п |
Найменування товару |
Кількість |
Ціна за од |
Сума, грн. |
1 |
Windows XP Proffessional Rus |
10 |
770,00 |
7700,00 |
2 |
Office XP Professional |
10 |
1621,00 |
16210,00 |
4 |
Антивірус Касперского Personal |
10 |
211,00 |
2110,00 |
5 |
„Дело-предприятие” |
10 |
- |
11160,00 |
|
Всього |
|
|
37180,00 |
Використовуючи схему визначаємо обсяги робіт та оформлюємо кошторис.
Таблиця 10 Кошторис на роботи
№ п/п |
Прокладка кабелю |
Од. виміру |
Ціна за одиницю |
Кількість |
Сума, грн. |
1 |
Підготовка кабелю |
1м |
0,11 |
255 |
28,05 |
2 |
Збирання у джгут кількох кабелів |
1м |
0,11 |
51 |
5,61 |
3 |
Укладання кабелю в короби |
1м |
0,5 |
56 |
28 |
4 |
Укладання кабелю у трубі довжиною до 3 м |
1м |
0,6 |
3 |
1,8 |
Монтаж розеток |
|||||
5 |
Підключення розетки RJ-45 |
1 порт |
3 |
17 |
51 |
6 |
Монтаж розетки (RJ-12, RJ-45) у короб |
1 розетка |
2 |
17 |
34 |
7 |
Маркірування розеток і портів |
1 порт |
0,24 |
17 |
8,16 |
Монтаж кабельних каналів |
|||||
8 |
Кріплення короба на бетонні і цегельні стіни |
1м |
2,8 |
56 |
156,8 |
9 |
Розбирання й установка фальш-стелі |
1м2 |
2 |
6 |
12 |
Будівельні роботи |
|||||
10 |
Свердління прохідних отворів Ø > 20 мм у бетонних і цегельних стінах буром |
10 см |
6 |
6,2 |
37,2 |
Настроювання мережного обладнання і програмного забезпечення |
|||||
11 |
Виїзд інженера та обстеження об’єкта |
--- |
30 |
--- |
30 |
12 |
Підключення до мережі робочої станції DOS, Windows98, Windows NT, W2K, Windows XP |
шт. |
30 |
10 |
300 |
13 |
Розроблення технічного проекту локальної мережі |
1 порт |
9 |
16 |
1296 |
14 |
Інсталяція і настроювання комп’ютерної техніки та периферійного обладнання |
10% від вартості устаткування і ПЗ |
|
|
7914,5 |
|
Всього |
|
|
|
9903,12 |
