Режимы наплавки

Способ наплавки	Сила тока, А	Диаметр вольфрамового электрода, мм	Диаметр присадочной проволоки, мм	Расход аргона, л/мин.	Род тока
Ручная аргоно-дуговая наплавка	200 - 220	3-4	3-5	12-16	переменный

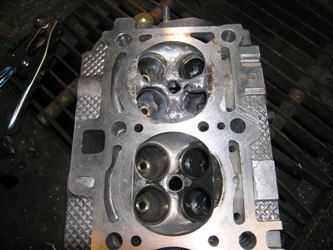

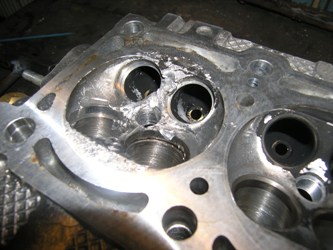

Повреждения в камере сгорания ГБЦ - ремонтируются методом аргоновой сварки

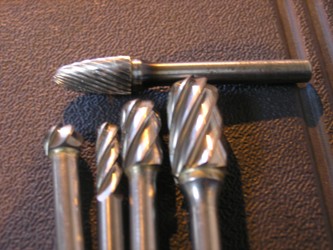

Фрезы для подготовки поверхности к сварке

Результат ремонта камеры сгорания сваркой

Оборудование и материалы

1. Пост ручной аргоно -дуговой сварки неплавящимся электродом должен быть оборудован:

установкой для ручной сварки в аргоне типа ПРС-630, ПРС-251, МАРК-500 с ШР- 500 и т.п.;

сварочной горелкой типа РГА-400 или любые другие водоохлаждаемые горелки для сварки неплавящимся электродом на токах до 500А;

сварочным манипулятором типа КЕМРР1 РЕМА - 1000, М 11050 либо переоборудованным токарным станком;

приборами, контролирующими режимы сварки (амперметром, вольтметром и пр.);

2. Для выполнения работ по восстановлению алюминиевых головок поршней участок должен быть обеспечен сварочной проволокой СвАМгб! ГОСТ 7871-75

0 3-6 мм.

3. В качестве неплавящегося электрода применять прутки вольфрамовые 0 3,2-^бмм ГОСТ 23949-80 либо лантанированные вольфрамовые прутки марки ВЛ - 10

03,2 -6 мм ТУ 48-19-27-77.

Для защиты сварочной ванны применять аргон ГОСТ 10157-79.

Контроль шероховатости обработанных поверхностей производить с применением образца шероховатости ОШ Rа 2,5мкм ГОСТ 9378-75.

Твердость наплавленного металла определять с помощью прибора М1сгодиг ОК 145.

Допускается использование других типов оборудования, оснастки и вспомогательных устройств, обеспечивающих соблюдение требований данной ТИ.

Требования безопасности

1.При организации и выполнении работ по восстановлению алюминиевых поршней следует руководствоваться следующими нормативно-техническими документами:

ГОСТ 12.1.004-85 «ССБТ. Пожарная безопасность. Общие требования».

ГОСТ 12.2.003-74 «ССБТ. Оборудование производственное. Общие требования безопасности».

ГОСТ 12.3.003-86 «ССБТ. Работы электросварочные. Общие требования безопасности».

НАОП 5..2.21-1.05-76 (РД 31.83.04-75) «Правила техники безопасности и производственной санитарии на промышленных предприятиях ММФ».

ГОСТ 12.2.008-75 «ССБТ. Производство покрытий металлических неорганических. Общие требования безопасности».

2. При работе с пневматическим инструментом необходимо руководствоваться требованиями ГОСТ 12.2.010-75 «ССБТ. Машины ручные пневматические. Общие требования безопасности»

3.При работе с абразивным инструментом необходимо руководствоваться требованиями ГОСТ 12.3.028-82 «ССБТ. Процессы обработки абразивным и эльборным инструментом. Правила и нормы безопасной работы с ним»

4.Эксплуатация баллонов с газом должна осуществляется в соответствии с требованиями «Правил устройства и безопасной эксплуатации сосудов, находящихся под давлением», утвержденными ГОСГОРТЕХНАДЗОРОМ 19.05.70.

5. При термической обработке поршней необходимо руководствоваться требованиями ГОСТ 12.3.004-75 «ССБТ. Термическая обработка металлов. Общие требования зопасности».

6. Администрация, организующая работы, должна обеспечить выполнение рабочими требований по техники безопасности с учетом конкретных условий.

7. К выполнению работ по восстановлению алюминиевых поршней допускаются сварщики аттестованные согласно ДНАОП 0.00-1.16-96 «Правила аттестации сварщиков» и ознакомленные с требованиями данной ТИ.
