4. Порядок работы на гальванометре

1. Перед включением измерительной части моста под напряжение необходимо:

– проверить заземление корпуса испытательного трансформатора и корпуса измерительной части моста;

– установить регулятор напряжения в нулевое положение;

– установить рукоятки , , рукоятку чувствительности в нулевое положение; рукоятку шунта в положение соответствующее ожидаемой емкости объекта; рукоятку переключателя полярности – в среднее положение, а – в положение .

2. Убедившись в отсутствии заземляющей штанги на высоковольтной части схемы, включить сначала низкое, а затем высокое напряжение и регулятором установить требуемое значение напряжения на испытуемом объекте.

3. Измерение на мосте производить в следующем порядке.

– включить выключателем на панели моста осветитель гальванометра и убедиться в появлении на шкале узкой световой полоски возле нулевого деления;

– установить переключатель полярности в одно из крайних положений;

– перевести ручку чувствительности из нуля в положение 5 или 6 (световая полоса займет 1/3 всей шкалы);

– вращая рукоятку частотной настройки гальванометра, добиться максимального расширения световой полосы;

– вводя сопротивление , подобрать такую его величину, при которой световая полоса на шкале будет иметь минимальную ширину;

– ввести конденсатор , подбирая такую емкость, чтобы световая полоса уменьшилась до минимальной величины;

– постепенно увеличивая чувствительность гальванометра до максимального значения и повторяя предыдущие операции по измерению и добиться того, чтобы световая полоса стала узкой и заняла первоначальное положение. Мост в этом случае считается уравновешенным и можно записывать значения и ;

– снизить чувствительность гальванометра, перевести полярность в другое положение и выполнить повторно уравновешивание моста, записать новые значения и ;

– результат окончательного измерения получается как среднее арифметическое двух измерений.

4. Окончив все измерения, перевести ручку чувствительности гальванометра на нуль, а переключатель полярности – в среднее положение. Снизить испытательное напряжение до нуля и отключить высокое напряжение. Перевести ручки и в нулевое положение, отключить измерительную часть моста от сети. Отключить всю установку от сетевого напряжения и на высоковольтную часть наложить заземляющую штангу.

Приложение 3

ИНСТРУКЦИЯ ПО ПРИМЕНЕНИЮ ИЗМЕРИТЕЛЯ ДОБРОТНОСТИ Е9–5А

1. Назначение

Измеритель добротности Е9–5А предназначен для измерения с непосредственным отсчетом эффективной добротности катушек индуктивности, для измерения емкости и тангенса угла диэлектрических потерь конденсаторов, образцов диэлектриков.

2. Технические характеристики

Диапазон измерений добротности – от 5 до 1200. Прибор имеет две основные шкалы отсчета добротности от 0 до 100 единиц и от 0 до 400 единиц. Для измерения добротности свыше 400 используют множители 1,5; 2 и 3 вольтметра уровня.

Пределы измерений емкости конденсатора измерительного блока от 10 до 100 пФ.

3. Описание прибора

Блок-схема прибора показана на рис. 1П.3, а принцип действия описан в методических указаниях к лабораторной работе №4.

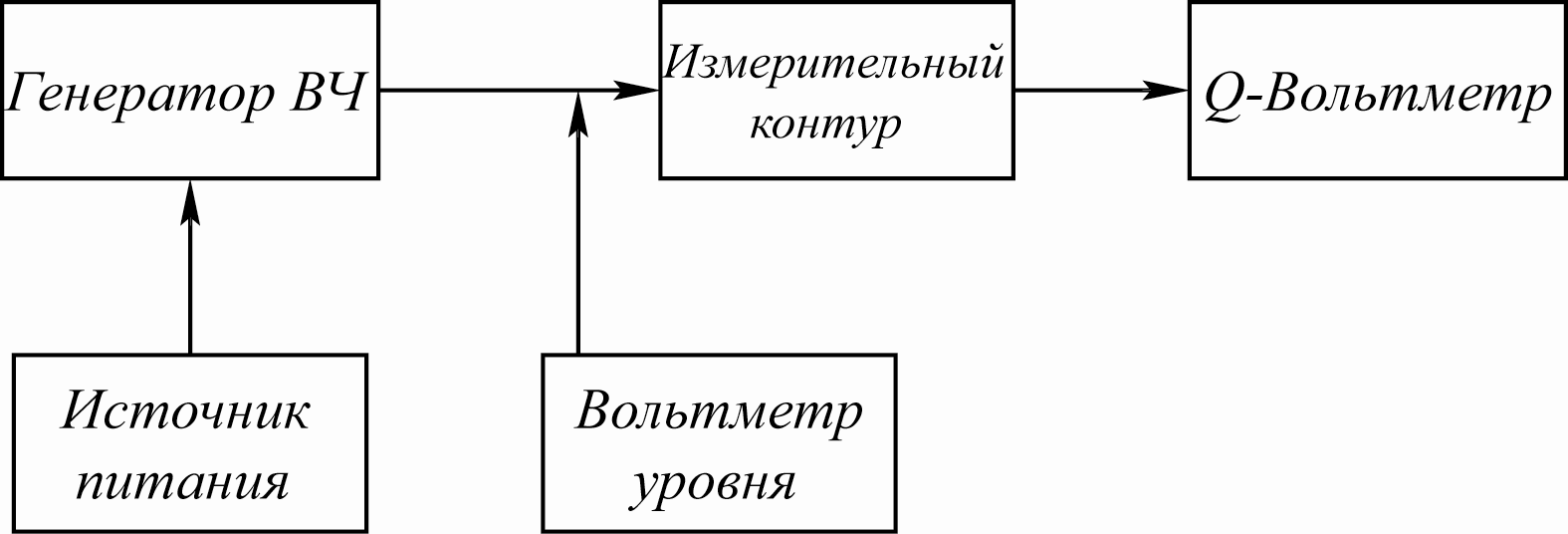

Рис. 1П.3. Блок-схема измерителя добротности Е9–5А

На лицевой панели прибора размещены: в левой части: ручка переключателя диапазона частот «Диапазоны», ручка плавной настройки частоты «Частота» (МГц), ручка установки нуля «Нуль »; в центральной части: вольтметр, вольтметр уровня, ручка установки нуля «Нуль »; в правой части: ручка измерительного конденсатора «Емкость» (пФ), переключатель шкал измерения добротности «Шкалы », ручка установки уровня «Установка К», тумблер «Сеть».
