Соединения дк

Лобовые врубки

Р ассмотрим лобовые врубки нормального решения, т.е. перпендикуляр к какой-то оси.

λ ≤ 45⁰ – 30⁰ , лобовая врубка с одним зубом.

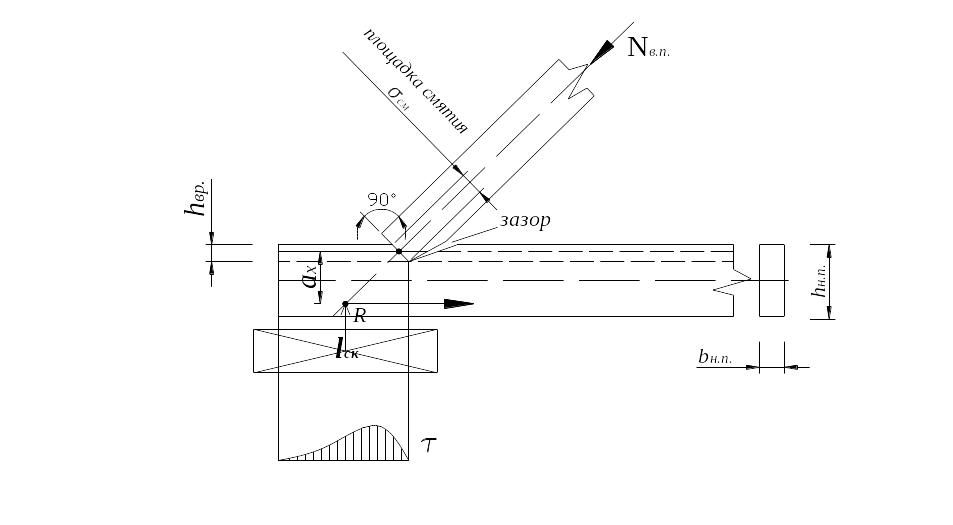

Лобовая врубка с одним зубом. Правила конструирования.

1. Наносим оси стержней ( λ ≈ 30⁰ )

2. Наносим тело элемента

3. h_вр – глубина врубки для опорных узлов

условие не сильно ослабляет сечение основного элемента.

для промежуточных узлов.

Делим глубину врубки пополам и проводим лини до пересечения с осью верхнего пояса, в этой точке устанавливаем перпендикуляр.

4. l_ск – длинна площадки скалывания

l_ск ≥ 1,5h_н.п.- конструктивное условие

l_ск ≥ 3e_ск,

5. e_ск – эксцентриситет скалывающих сил. Для этого нужно найти центр тяжести ослабленной зоны нижнего пояса. Прикладываем усилие N_н.п.

e_ск – эксцентриситет – это расстояние между центрами тяжести двух площадок: площадок растяжения и площадки скалывания.

6. Максимальная длинна площадки скалывания

l ^max_ск = 10 h_врубки – это длинна. Которую можно включить в расчет , это разрушения по косослою II-го сорта.

7. Центрирование сил в узле: продолжим ось верхнего пояса до пересечения с горизонтальной линией проходящей через центральную точку ослабленной зоны нижнего пояса – это центр узла, сюда ставим опорную реакцию, здесь должен быть центр опорной подушки.

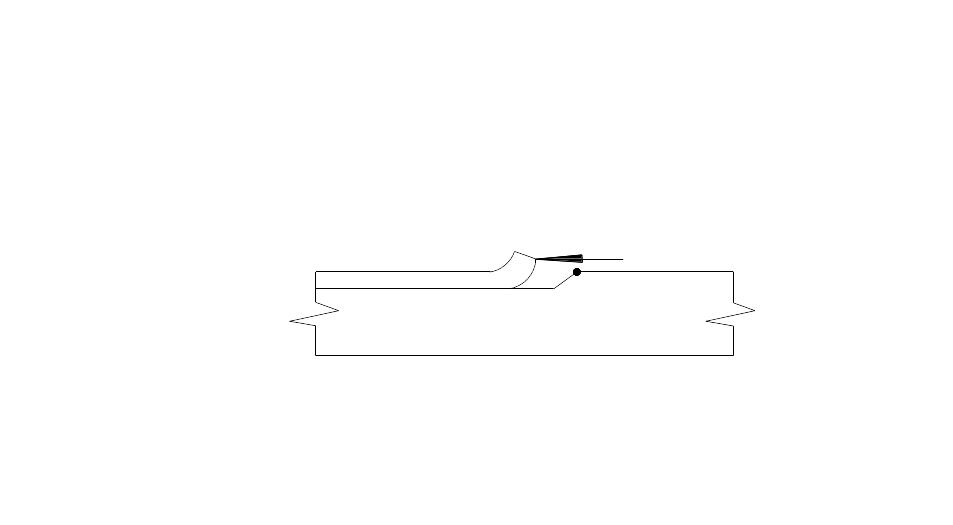

8. Зазор 2÷3см не должен закрываться при набухании древесины, иначе произойдет разрушение врубки с растяжением поперек волокон, скалывание врубки с отдиранием волокон - эффект рычага.

При осмотре узлов:

1. Ищем волосяные трещины воль площадки скалывания (вставляем тоненький металлический метр и …….. сквозной зазор на площадке сечения).

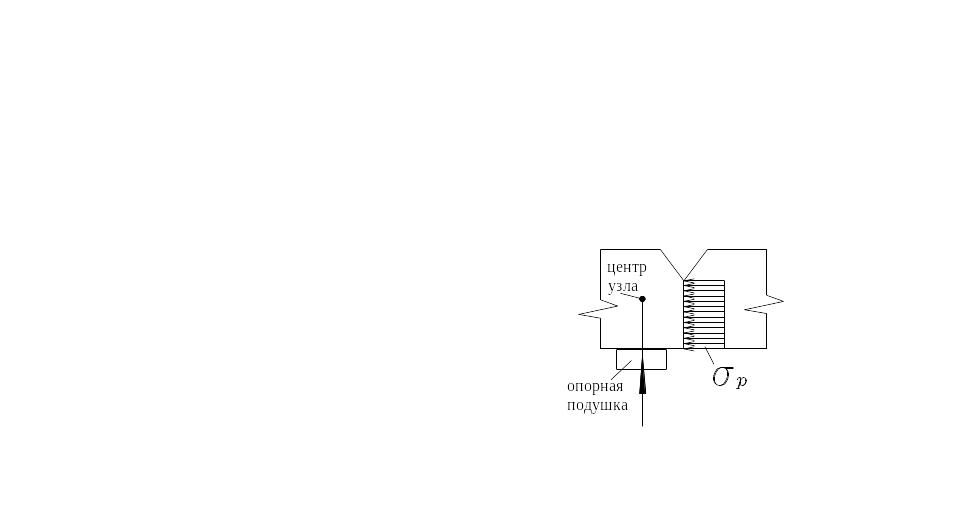

2. Описываем положение опорной подушки по отношению к центру узла:

- если подушка смещена в сторону пролета, вверху ослабленной зоны нижнего пояса возникает дополнительное напряжение изгиба, который быстро разрушит пояс (дополнительный момент). Подушка должна быть установлена по центру узла.

3. Ищем загнивание древесины в районе площадки скалывания. При наличии загнивания усиливаем узел накладками.

Расчет

1) Смятие

A_см = b_н.п. h_вр / cosα

2) Скалывание

F_ск = N_вп × cosλ = N_нп

A_ск = b × l_ск

l_ск ≤ 10 h_вр

3) растяжение по ослабленной зоне

; m₀=0.8

A_нетто = b_п (h_п – h_вр)

Если в реальных условиях опорная подушка смещена слева вправо относительно центра узла, находим дополнительно

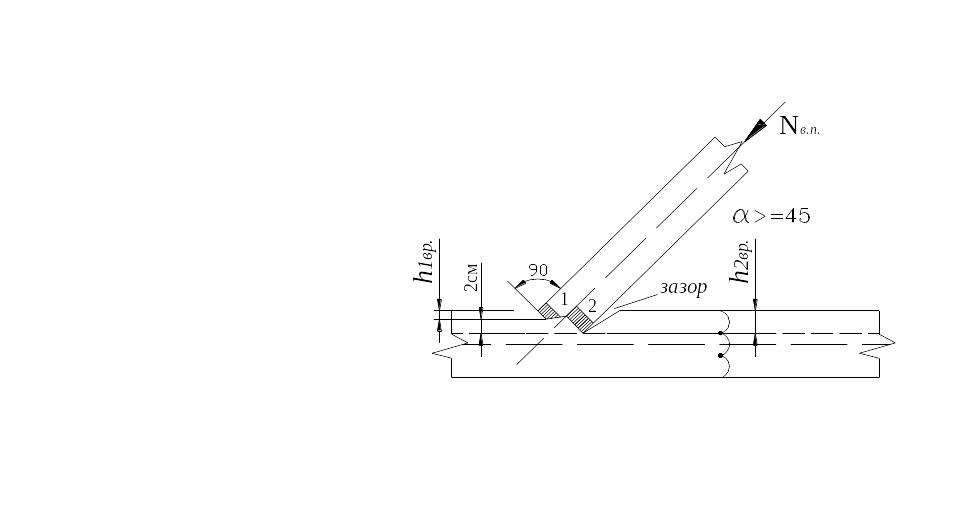

Лобовая врубка с двумя зубьями

λ ≥ 46⁰

Особенности конструирования

1. Начало второго зуба находится на пересечении оси верхнего пояса и (грани) верхнего грани нижнего пояса.

2. Вершина 1 – го пояса находится на ≈ 2 см выше вершины 2 – го зуба.

3. Особенности расчета

   0. Смятие.

; ;

Сила распределяется прямо пропорционально величине площадок смятия

0. Скалывание.

- учитывает отсутствие прижима или силы трения

- учитывает улучшение работы 2-й площадки за счет сил трения

(прижима)

На первый зуб передаём часть силы:

F^'_ск = N^'_см × cosα

A^'_ск = l^'_ск × b_п, где

l^'_ск≤ 10 h_вр

b_п – ширина пояса

На второй зуб передаём всю силу от верхнего пояса F^''_ск = N_в.п.× cosα, A''_ск = b_п × l''_ск

Если произойдёт скалывание 1– й площадки, то вторая продолжает работать и нести всю нагрузку от верхнего пояса.
