Лекции Деревянные конструкции Лекция №1
Литература:
Конструкции из дерева и пластмасс.
под ред. Г.Г.Карслсона. 86 г изд. 5-ое
Г.Н. Зубарев Высшая школа 90 г.
В.А. Иванов и В.З. Клименко, Киев, Выс. Школа 83 г.
Г.Н. Зубарев и И.Н. Лялин, Москва, В.ш. 85 г.
Нормы проектирования:
СНиП 11-25-80
3 Пособия по проектированию
3.1.Пособия по проектированию ДК (к СНиП 11-25-80)
3.2.Проектирование и расчет ДК, справочник, под ред. Н.Гринь 88г.
3.3.Конструкции и изделия из пластмасс, примеры расчетов конструирования, под ред. В.А. Иванова. 81г., издание 3-е.
3.4.И.Я. Иванин «Примеры проектирования и расчета ДК».
Изготовление ДК
СНиП 111-19-76 «Правила приема и производства работ».
В.М. Хрулев «Производство конструкций из дерева и пластмасс».
Л.М. Ковальчук «Производство ДКК».
В.С. Сарычев «Экономика дк».
К.Г. Гетц «Атлас дк».
И.Н. Гуськов «Ремонт, усиление, эксплуатация дк». Основной строительный материал
По бывшему СССР(СНГ) :
- сосна – 16 %, ель – 11 %;
- лиственница – 44 % (используется в Японии);
В мешьшей мере применяются пихта, тополь, дуб, береза и др.
Площадь лесов СНГ – 750 млн. м2.
На Украине лесами покрыто примерно 12% территории, для нормальной жизнедеятельности д.б. не менее 25%.
Общий обзор
1. Мосты:
1.1. Кулибин: проект моста 300 метров, модель 30 метров.
1.2. Юлий Цезарь строил мосты.
1.3. Журавский строил мосты для железных дорог пролетом 51 и 61 м .
1.4. Автомобильные мосты до 30 метров – балочные мосты.
1.5. Арочные мосты пролетом до 100 метров с ездой поверху и посередине..
2 Фермы:
2.1.1817 г. Ферма московского манежа пролетом 47 метров.
2.2.Современные фермы – фермы на зубчатых металлических пластинах(ЗМП) пролетом до 30 метров.
2.3.Фермы на лобовых врубках пролетом до 47;
2.4.Металодеревянные фермы пролетом до 36м(верхний пояс ДК).
3.Арки пролетом LМАК=122 м– склады, спортивные сооружения.
4.Куполы диаметром до 257 м. ( сетчатые куполы диаметром до 155 м).
5.Спортивные сооружения – велотреки, трамплины и т. д.
6.Склады в основом для химической промышленности(минеральных удобрений, угля.
7.Укрытия(блиндажи);
8.Радиопрозрачные здания
9.Даже мартеновские и конверторные цехи были деревянными (до ВОВ на Урале и при эвакуации во время ВОВ).
Достоинства дк
Богатая сырьевая база.
Долговечность ДК в некоторых средах (соли калия не разрушают древесину, храмовым ансамблям Японии более 12 веков).
Глубоко в земле сваи не разрушаются.
Огнестойкость - это время в течении которого конструкция несет расчетную нагрузку в условиях пожара, предел огнестойкости измеряется в часах.
Бревно без защиты диаметром 29 см имеет имеет предел огнестойкости 50 мин.
Способы повышения предела огнестойкости:
Пропитка антипиренами.
Использование массивных сечений в конструкциях балок, арок, рамы, куполов.
Противопожарные разрывы (расстояния) согласно норм по архитектуре.
Оштукатуривание поверхности (до 2 см) перегородка работает в условиях пожара более более часа.
5. Легкость:
Объемная плотность ели и сосны 500 кг/м3, лиственница 650 кг/м3.
6. Высокая удельная прочность:

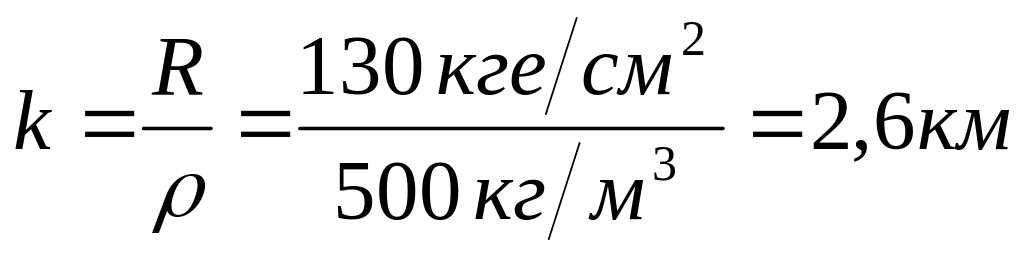

R – расчетное сопротивление;

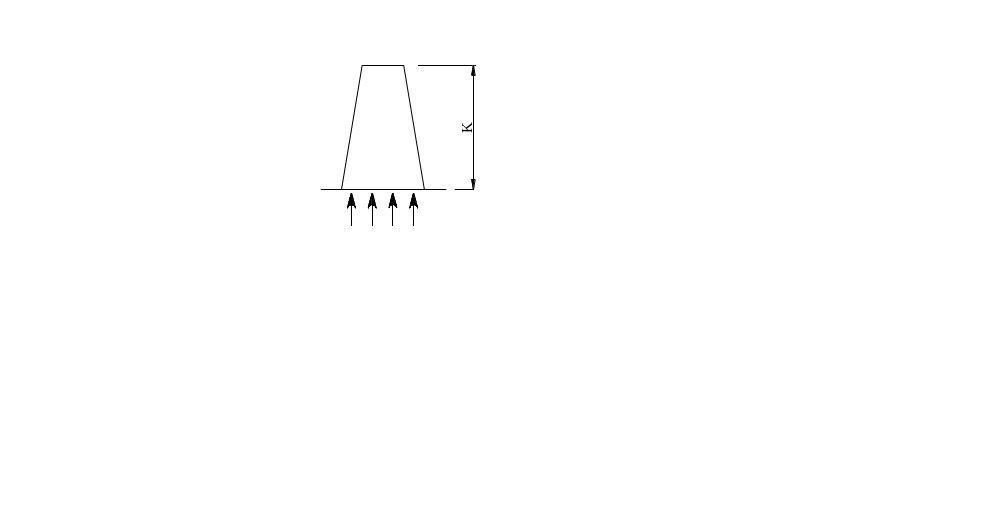

к – это высота столба, у подножия которого получаем расчетное сопротивление (у стали к=2,85 км).
При одинаковой конструктивной форме масса ДК и МК одинакова (например фермы из ДК и МК одинакового очертания и габаритов примерно равны по массе).
Предел для арки из дерева L=300 м. (дипломный проект Никитина – автора телебашни в Останкино- г. Москва).
7. Малая теплопроводность, особенно поперек волокон (в 40 раз меньше МК; в 10 – ЖБК;
в 7 – красного кирпича).

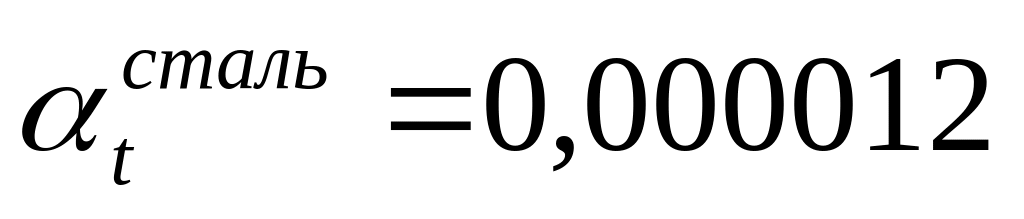

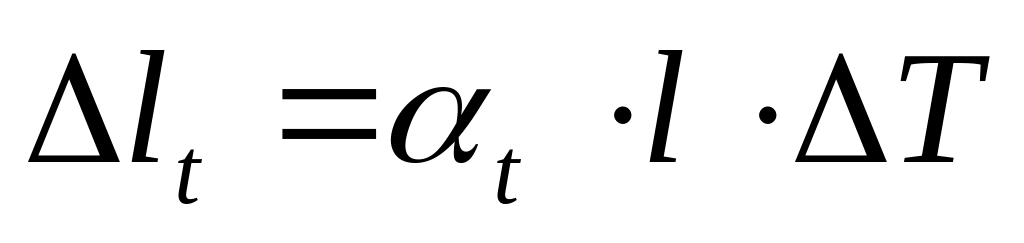

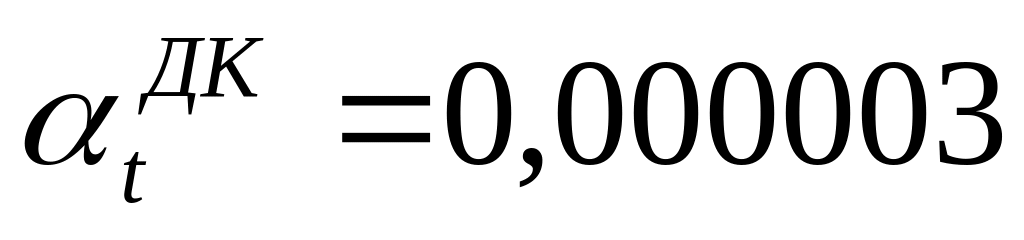

8. Малый коэффициент линейного температурного расширения; его величина примерно в три раза меньше, чем для стали
,
,
,
В ДК нет понятия температурный блок. А связи располагают с точки зрения монтажа, ветровых нагрузок и т. д. в любом месте по длине здания. Обычно шаг связей не более 36 м и не более шести шагов рам.
9. Малая энергоемкость:
Для производства 1 т. досок расходуется электроэнергии в 8 раз меньше чем для 1 т. стали и в 45 раз меньше чем для 1 т. алюминия.
10. Производственные приемущества:
Относительная легкость добывания, транспортировки, изготовления, ремонта и усиления.
