Основные свойства цилиндровых масел 38 и52.

Марка масла	Стандарт	Кинематическая вязкость, мм2с-1, при 1100С	Класс вязкости по ИСО 3448-75	Температура застывания, 0С, не более	Температура вспышки, 0С, не более
38	ГОСТ 6417-72	32-50	VG-680	17	300
52	ГОСТ 6417-72	50-70	VG-1000	-5	310

Для смазки механизма движения ПК двойного действия (при раздельной смазке цилиндров и механизма движения) наибольшее распространение получили масла индустриальные И-Г-А-68 и И-Г-А-100 (ГОСТ 17479.4-87). ( По ГОСТ 20799-75 – это масла И-40А и И-50А). В обозначении индустриальных масел: И- индустриальное масло; Г- группа по назначению: гидравлические системы; А- группа по уровню эксплуатационных свойств: нефтяные масла без присадок; цифры- класс вязкости ( см. таблицу 3). Также для смазки механизма движения используют компрессорные масла К-12 и К-19 и авиационные масла МС-20 и МК-22 (ГОСТ 21743-76) /1/.

Для смазки турбокомпрессоров применяются турбинные масла, которые в стандарте ИСО 6743/0 отнесены к группе I. Основные свойства турбинных масел, применяемых для смазки турбокомпрессоров, приведены в таблице 7.

Для смазки маслозаполненных винтовых, воздушных и газовых, компрессоров применяются турбинные масла (см. таблицу 7) Тп-46, Тп-30 (ГОСТ 9972-74), и Тп-22с (ТУ 38101821-83), которые могут применяться в любое время года. В зимнее время может применяться веретённое масло АУ (ГОСТ 1642-75). Запускать ВК можнопри температуре масла АУ выше - С. Оптимальная температура масла АУ при работе С, максимальная, при непродолжительной работе, С. Для смазки газовых ВКМ допускается применение индустриальных масел И-Г-А-68 и И-Г-А-100 (ГОСТ 17479-87)

Таблица 7.

Основные свойства турбинных масел,

Применяемых для смазки турбокомпрессоров

Марка масла	Стандарт	Класс вязкости по ИСО 3448-75	Кинематическая вязкость при температуре 500С	Индекс вязкости	Температура застывания ,0С	Температура вспышки по методу открытого тигля,0С.	Кислотное число, мг КОН/г
Тп-46	ГОСТ 9972-74	VG-68	44-48	Св. 90	До –10	Св. 220	До 0,5
Тп-30	ГОСТ 9972-74	VG-46	28-32	Св. 87	До –10	Св. 190	До 0,5
Тп-22	ГОСТ 9972-74	VG-32	20-23	Св. 90	До –15	Св. 186	До 0,5
Тп-22с	ТУ 38101821-83

Определение вязкости рабочей жидкости, используемой для смазки компрессоров.

Для проведения испытаний применяют предварительно промытый и высушенный вискозиметр с пределами измерения, соответствующими ожидаемой вязкости масла. В лабораторной работе используется вискозиметр типа ВПЖ-2 (рис.1). Вискозиметр представляет собой U-образную трубку, в колено 1 которой впаян капиляр.

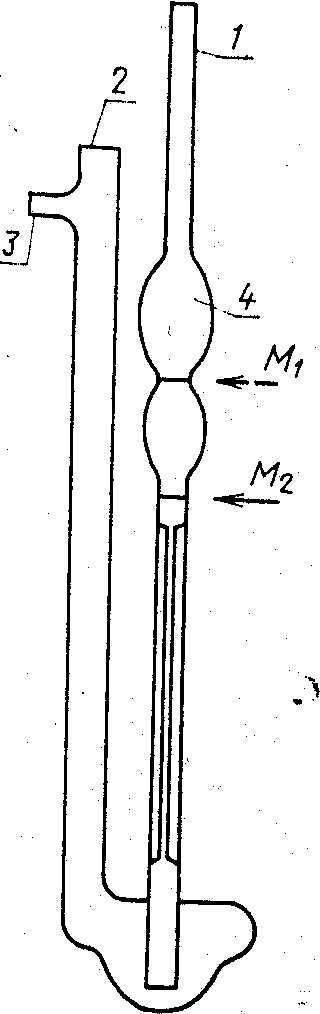

Рис.1. Вискозиметр типа ВПЖ-2.

Измерение вязкости основано на определении времени истечения через капиляр определённого объёма жидкости из измерительного резервуара.

При проведении испытаний при температурах выше температуры окружающей среды используются термостат или баня вискозиметра. В качестве бани используют любой прозрачный сосуд такой глубины, чтобы нефтепродукт, находящейся в вискозиметре, был погружен не менее чем на 20 мм ниже уровня жидкости в бане и не менее чем на 20 мм над дном бани. При температуре в бане от 0 до 150⁰С погрешность поддержания температуры составляет ï0,1⁰С.

При определении кинематической вязкости вискозиметр заполняют испытуемым продуктом. Для этого на отводную трубку 3 надевают резиновую трубку. Далее, зажав пальцем колено 2 и перевернув вискозиметр, опускают колено 1 в сосуд с нефтепродуктом, который имеет требуемую температуру, и засасывают его (с помощью резиновой груши, водоструйного насоса или иным способом) до метки М₂, следя за тем, чтобы в жидкости не образовались пузырьки воздуха. Вынимают вискозиметр из сосуда и быстро возвращают в нормальное положение. Снимают с внешней стороны конца колена 1 избыток жидкости и надевают на его конец резиновую трубку IV (рис. 2.) с грушей. Вискозиметр III устанавливают в термостат (баню) I, так чтобы расширение 4 было ниже уровня 6 жидкости. Требуемую температуру в термостате устанавливают, смешивая холодную и горячую воду, и замеряют термометром II. После выдержки вискозиметра

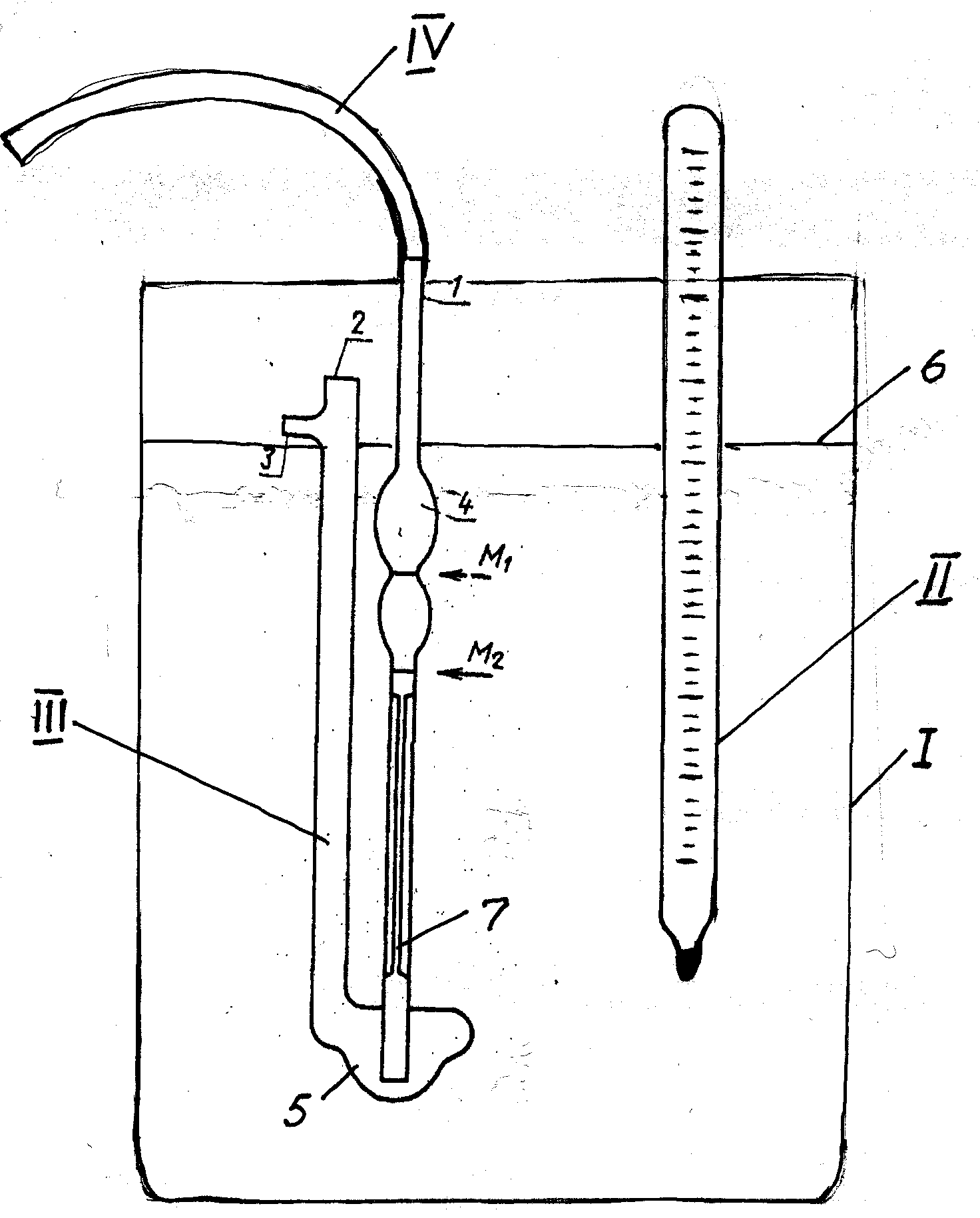

Рис.2. Схема прибора для определения кинематической вязкости жидкости.

в термостате не менее 15 мин засасывают жидкость из резервуара 5 через капиляр 7 примерно до 1/3 высоты расширения 4. Соединяют колено 1 с атмосферой и определяют время перемещения мениска жидкости от метки M₁ до метки М₂. Во время замера следят за постоянством температуры в термостате. Отсчёт времени записывают, а за-

меры повторяют не менее 4-х раз. Во внимание принимаются только те замеры, которые отличаются от среднего арифметического не более 0,35% (для одного и того же вискозиметра, продукта и лаборанта).

Кинематическую вязкость n, мм²/с исследуемого продукта вычисляют по формуле

n=Кt,

где К -постоянная вискозиметра, мм²/с² (берётся из паспорта вискозиметра), t -время истечения продукта в вискозиметре, с.
