Контрольные вопросы и задания

1. Какое равновесие называется устойчивым?

2. Какие брусья следует рассчитывать на устойчивость?

3. Какую силу при расчете на устойчивость называют критиче­ской?

4. Напишите формулу Эйлера для расчета критической силы и назовите входящие величины и их единицы измерения.

5. Что называют гибкостью стержня, какой смысл заложен в этом названии? Назовите категории стержней в зависимости от гиб­кости.

6. От каких параметров стержня зависит предельная гибкость?

7. При каких условиях можно использовать формулу Эйлера для расчета критической силы?

8. В чем заключается расчет сжатого стержня на устойчивость? Напишите условие устойчивости. Чем отличается допускаемая сжи­мающая сила от критической?

Тема 2.8. Сопротивление усталости

Иметь представление об усталости материалов, о кривой усталости и пределе выносливости.

Знать характер усталостных разрушений, факторы, влияю­щие на сопротивление усталости, основы расчета на прочность при переменном напряжение.

Основные понятия

Многие детали машин работают в условиях переменных во вре­мени напряжений. Так, вращающиеся валы и оси, нагруженные по­стоянными изгибающими силами, работают при переменных нор­мальных напряжениях изгиба.

Совокупность последовательных значений переменных напря­жений за один период процесса их изменения называется циклом.

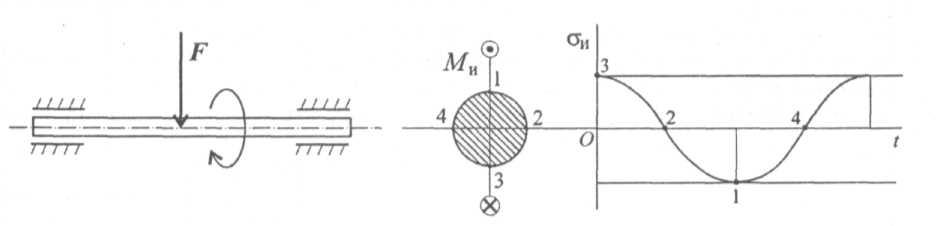

Обычно цикл представляют в виде графика, в котором по оси абсцисс откладывается время, а по оси ординат — напряжения (рис. 38.1).

Рис.

Цикл характеризуется максимальным σ_mах, минимальным σ_тт и средним напряжениями. Рассчитывается среднее значение напря­жений σ_т, амплитуда цикла σ_а и коэффициент асимметрии цикла R

; ;

Все приведенные определения и соотношения можно записать и для касательных напряжений.

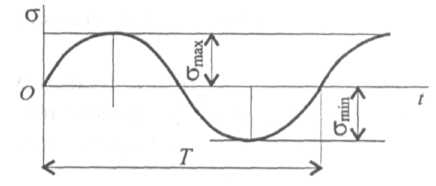

Цикл, при котором максимальное и минимальное напряжения равны по величине и обратны по знаку, называют симметричным циклом (рис. 38.2).

Рис.

Рис.

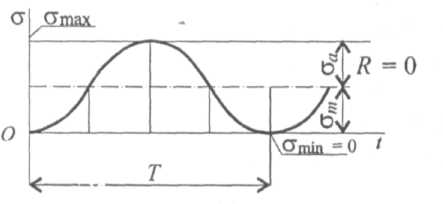

Остальные циклы называют асимметричными. Часто встреча­ется от нулевой, или пульсирующий, цикл, минимальное напряжение при этом цикле равно нулю, среднее напряжение равно амплитуде (рис. 38.3).

Переменные напряжения возникают в осях вагонов, рельсах, рессорах, валах машин, зубьях колес и многих других случаях.

Под действием переменных напряжений в материале возникает микротрещина, которая под действием повторяющихся напряжений растет в глубь изделия. Края трещины трутся друг о друга, и тре­щина быстро увеличивается. Поперечное сечение детали уменьшает­ся, и в определенный момент случайный толчок или удар вызывает разрушение.

Появление трещин под действием переменных напряжений на­зывают усталостным разрушением.

Усталостью называют процесс накопления повреждений в ма­териале под действием повторно-переменных напряжений.

Характерный вид усталостных разрушений — трещины и часть поверхности блестящая в изломе. Такой характер излома вызван многократным нажатием, зашлифованностью частей детали.

Опыт показывает, что усталостное разрушение происходит при напряжениях ниже предела прочности, а часто и ниже предела те­кучести.

Способность материала противостоять усталостным разруше­ниям зависит от времени действия нагрузки и от цикла напряже­ний. При любой деформации нагружение с симметричным циклом наиболее опасно.

Опытным путем установлено, что существует максимальное на­пряжение, при котором материал выдерживает, не разрушаясь зна­чительное число циклов.

Наибольшее (максимальное) напряжение цикла, при котором не происходит усталостного разрушения образца из данного ма­териала после любого большого числа циклов, называют пределом выносливости.

Для определения предела выносливости изготавливают серию одинаковых образцов и проводят испытания при симметричном ци­кле изгиба. Образцы имеют цилиндрическую форму, гладкую по­верхность (полированную) и плавные переходы.

Образцы устанавливают на испытательную машину и нагру­жают так, чтобы напряжение составляло примерно 80% от преде­ла прочности. После некоторого числа циклов образец разрушает­ся. Фиксируют максимальное напряжение и число циклов до разру­шения.

Испытания повторяют, постепенно снижая нагрузку на каждый последующий образец и фиксируя число циклов до разрушения образцов.

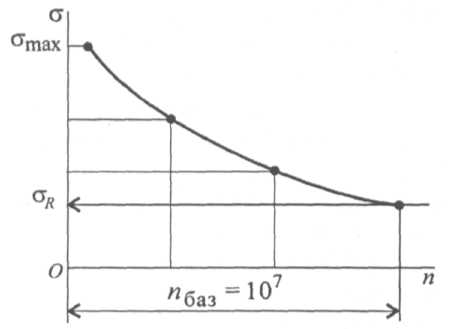

По результатам испытаний строят график зависимости между максимальным напряжением и числом циклов нагружений до раз­рушения. График называют кривой усталости (рис. 38.4). В боль­шинстве случаев после числа циклов нагружений более 10⁷ кривая приближается к прямой, параллельной оси абсцисс.

п — число циклов нагружения; σR — предел выносливости: σ-1 — предел выносливости при симметричном цикле (R = 1); σ0 — предел выносливости при от нулевом цикле (R = 0); nбаз - число циклов, при котором определяют предел выно­сливости (базовое число циклов). Если провести испытания при асимметричном цикле, кривая ля­жет выше, т. е. выносливость материала повысится.

Рис.

Предел выносливости, определенный путем стандартных испытаний, является одной из механических характеристик материала.
