Глава третья

ПРОДОЛЖИТЕЛЬНОСТЬ МОНТАЖА ОБОРУДОВАНИЯ

ЭЛЕКТРОСТАНЦИЙ

3.1. НОРМЫ ПРОДОЛЖИТЕЛЬНОСТИ СТРОИТЕЛЬСТВА

ЭЛЕКТРОСТАНЦИЙ

Сокращение периода строительства и обеспечение скорейшего ввода энергетических мощностей являются одними из важнейших задач. Госстрой РФ утвердил «Нормы продолжительности строительства предприятий, зданий и сооружений» СН-440, в том числе и тепловых электростанций. Нормы составлены с учетом передового опыта энергетического строительства за последние годы, распространяются на строительство новых и расширяемых тепловых электростанций, предназначаются для определения сроков ввода в эксплуатацию агрегатов и являются обязательными при составлении планов капитальных вложений, планов материально-технического снабжения, проектов организации строительства и производства работ.

Общие положения Норм предусматривают следующие условия осуществления строительства.

Очередь строительства промышленного предприятия может состоять из одного или нескольких пусковых комплексов.

Пусковой комплекс включает совокупность объектов (или их частей) основного производственного и вспомогательного назначений, энергетического, транспортного и складского хозяйств, связи, инженерных коммуникаций, очистных сооружений и благоустройства, обеспечивающих выпуск продукции, предусмотренной проектом, и нормальные условия труда для обслуживающего персонала согласно действующим Нормам.

Состав и объем пускового комплекса разрабатываются проектной организацией и утверждаются по согласованию с заказчиком и генеральным подрядчиком в установленном порядке.

Строительство объектов должно обеспечиваться капитальными вложениями в объемы и сроки, установленные данными Нормами, а также проектно-сметной документацией, материально-техническими ресурсами и необходимыми мощностями строительно-монтажных организаций, исходя из условий планомерного осуществления строительных, монтажных и специальных работ поточно-индустриальными методами при максимально возможном их совмещении.

Нормы устанавливают продолжительность строительства предприятия (очереди, пускового комплекса, цеха), в том числе длительность подготовительного периода (на строительной площадке); начало и конец передачи оборудования в монтаж (в месяцах от начала строительства); продолжительность монтажа оборудования с указанием срока начала и окончания монтажа (в месяцах от начала строительства); распределение капитальных вложений и стоимости строительно-монтажных работ по годам строительства в процентах от сметной стоимости нормируемых объектов.

В табл. 3.1 норм в графе «Общая продолжительность строительства в месяцах» над чертой указана общая продолжительность строительства комплекса, под чертой – месяцы от начала строительства до пуска первого комплекса (энергоблока).

В графе «Подготовительный период» приведена его продолжительность в месяцах.

В графе «Передача оборудования в монтаж» указаны порядковые месяцы начала и окончания передачи оборудования от начала строительства.

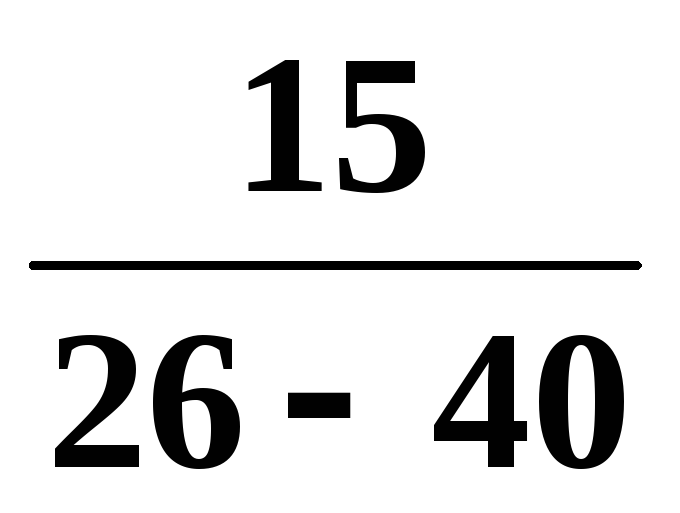

В графе «Продолжительность монтажа оборудования» над чертой указана продолжительность монтажа в месяцах, под чертой – порядковые месяцы начала и окончания монтажа оборудования от начала строительства.

В общую продолжительность монтажных работ входит время необходимое для испытания, механической наладки агрегатов, аппаратов и линий, в том числе автоматических.

Таблица 3.1

Нормы продолжительности строительства тепловых электростанций

1. ТЭЦ (промышленно-отопительная с градирнями)
	Число и мощность			Нормы продолжительности строительства, мес.
Мощность, МВт	турбогенераторов (т); число и производительность котельных агрегатов (к)			Общая	Подготови-тельный период	Передача оборудова-ния в монтаж	Продолжи-тельность монтажа оборудования
500	т 2х250 к 2х1000			41	6	17-38
в том числе 1-й пусковой комплекс	т 1х250 к 1х1000				6	17-29
970	т 2х110+3х250 к 2х500+3х1000			64	7	16-61
в том числе 1-й пусковой комплекс	т 1х110 к 1х500				7	16-25
2. КЭС (при оборотном водоснабжении с прудом охладителем)
2400		т 8х300 к 8х1000	70		7	13-58
в том числе 1-й пусковой комплекс		т 1х300 к 1х1000			7	13-23
4000		т 8х500 к 8х1650	88		12	20-76
в том числе 1-й пусковой комплекс		т 1х500 к 1х1650			12	20-34

Время доизготовления сосудов и аппаратов сварных стальных, превышающих по своим размерам железнодорожные габариты и весовые нормы МПС, производимого заводом-поставщиком или по договору с ним строительно-монтажной организацией на стройплощадках, в продолжительность монтажа оборудования не входит. Под изготовлением понимается сборка из отдельных элементов и частей цельных аппаратов или укрупненных блоков с испытанием их на прочность и плотность, выполняемая до начала монтажа.

Время, необходимое для освоения проектной мощности предприятия (очереди, пускового комплекса), в нормах продолжительности строительства не входит.

Продолжительность строительства, принятая в Нормах, включает время от начала работ внутриплощадочного подготовительного периода до ввода в действие мощностей предприятий, их очередей, пусковых комплексов, цехов.

Продолжительность строительства объектов, по которым отсутствуют нормы СН 440, устанавливаются проектом организации строительства.

Нормы продолжительности строительства ТЭЦ предусматривают общую продолжительность строительства (при последовательном вводе агрегатов в действие) и ввод первого агрегата.

В случаях, когда предусматривается постепенный ввод в действие вторых и последующих агрегатов (исходя из роста тепловых нагрузок), для этих агрегатов применяются нормы продолжительности строительства расширяемых ТЭЦ в зависимости от единичной мощности агрегата.

Продолжительность строительства нового пускового комплекса ТЭЦ, в состав которого входит только водогрейный котел, определяется нормой 18 месяцев. В этом случае продолжительность строительства второго пускового комплекса (первого энергоблока) определяются по нормам для расширения ТЭЦ соответствующей единичной мощности блока.

В состав работ внутриплощадочного подготовительного периода входят работы, связанные с освоением строительной площадки и организацией технологии строительного производства, в объемах, обеспечивающих нормальное развитие строительства, в частности:

• создание общеплощадочного складского хозяйства и при необходимости других хозяйств, обслуживающих строительное производство;

• устройство или монтаж временных сооружений и механизированных установок;

• инженерная подготовка строительной площадки – первоочередные работы по планировке территории, постоянных или временных подъездных железнодорожных путей, автомобильных дорог и линий канализации, водо- и энергоснабжения;

• устройство телефонной и радио связи.

Дата фактического начала строительства предприятия (объекта) оформляется двухсторонним актом заказчика и подрядчика на основе первичной документации бухгалтерского учета строительной организации, начало работ по монтажу технологического оборудования – актом готовности объекта (фундаментов, опорных конструкций) к производству монтажных работ, составленных генподрядчиком и монтажной организацией.

Продолжительность строительства объектов в северных районах страны и в местностях, приравненных к ним, устанавливается настоящими Нормами с применением коэффициентов 1,2 и 1,4 для разных районов страны.

Для выполнения монтажа оборудования в нормативные сроки необходимо своевременно обеспечить фронт для монтажных работ.

Важнейшими факторами являются своевременное завершение строительных работ в необходимом объеме, создание фронта для производства монтажа оборудования и поставка агрегатов в сроки, принятые в сетевом графике. Выполнение этих работ дает возможность в утвержденные Госстроем РФ сроки обеспечить ввод энергетических мощностей на тепловых электростанциях.

3.2. НОРМЫ ПРОДОЛЖИТЕЛЬНОСТИ МОНТАЖА КОТЛОАГРЕГАТОВ

И ТУРБОАГРЕГАТОВ

Нормы продолжительности монтажа агрегатов разрабатываются в соответствии с нормами и Правилами Госстроя и утверждаются приказами Минтопэнерго и РАО ЕЭС.

Нормы предусматривают внедрение передовых методов организации и выполнения монтажа технологического оборудования, включение в сетевые графики новых обоснованных прогрессивных сроков монтажа агрегатов.

Во всех случаях, когда планируется на одном объекте ввод в эксплуатацию двух и более агрегатов, рекомендуется разрабатывать в проектах производства работ и осуществлять поточный метод монтажа, предусматривая при этом рациональное использование складских и сборочно-монтажных площадок, помещений и механизмов.

Для обеспечения своевременного и качественного завершения работ по монтажу агрегатов в сетевых графиках следует предусмотреть проведение комплексного опробования смонтированных котельных агрегатов и турбоагрегатов в последней декаде первого месяца квартала ввода в эксплуатацию энергетических мощностей.

Нормы продолжительности монтажа котельных агрегатов.

В объем работ входят монтаж собственно котлоагрегата, тягодутьевых устройств, пылегазовоздухопроводов, лестниц и площадок, механизмов пылеприготовления, шлакозолоудаления, станционных трубопроводов, золоуловителей, контрольно-измерительных приборов и автоматики, проведение кислотной промывки парогенератора, выполнение обмуровки и тепловой изоляции оборудования и трубопроводов по следующим котельным агрегатам (табл. 3.2).

Таблица 3.2

Продолжительность монтажа котлоагрегатов

	Паропроизводи-	Параметры пара		Продолжи-
	тельность, т/ч	Давление, кгс/см2	Температура, оС	тельность монтажа, мес
	2650	255	545/545	14,0
	1650	255	545/545	11,6
	1000	255	545/545	8,6
	670	140	545/545	7,2
	500	140	560/560	6,6
	420	140	560	6,0
	320	140	560	5,4
	220-210	100-140	540-560	5,0
	160	100	540	4,6
	110	100	540	4,2

П р и м е ч а н и я: 1. Началом монтажа считается дата установки первого монтажного блока на фундамент котельного агрегата, а концом монтажа – дата начала комплексного опробования агрегата.

2. Сборка монтажных блоков в продолжительность монтажа не входит.

3. В зависимости от условий строительства электростанций вводятся следующие поправочные коэффициенты к нормам продолжительности монтажа котельных агрегатов:

для первого котлоагрегата паропроизводительностью 1650-2650 т/ч на вновь строящейся или расширяемой электростанциях	1,4
то же первого котлоагрегата мощностью 1000 т/ч и ниже	1,3
для котлоагрегатов, работающих на мазуте и газе	0,85
для головных образцов новых типов котлоагрегатов	1,2
для электростанций Дальнего Востока и Сибири	1,1
для котлоагрегатов открытых установок	1,1

4. При применении нескольких коэффициентов общий коэффициент равен их произведению.

5. Продолжительность монтажа котельных агрегатов 1650-2650 т/ч является расчетно-опытной и подлежит уточнению после окончания монтажа второго котлоагрегата.

6. Продолжительность монтажа котельных агрегатов паропроизводительностью менее 110 т/ч и водогрейных котлов определяется проектом производства работ в зависимости от конкретных условий.

Нормы продолжительности монтажа турбоагрегатов. В объем работ входят монтаж конденсационной турбины, регенеративной и испарительной установок, установки для химического обессоливания конденсата, трубопроводов масла, пара, конденсата и воды в пределах агрегата, генератора, включая устройства для его охлаждения, контрольно-измерительные приборы, металлоконструкции, предназначенные для установки и обслуживания оборудования, проведение кислотной промывки оборудования и трубопроводов, изоляционные работы в машинном зале по следующим турбоагрегатам (табл. 3.3).

Таблица 3.3
