Билет №11

1. Тактико-техническая характеристика автомобиля ЗИЛ-131.

Трехосный автомобиль ЗИЛ-131 высокой проходимости (рис.3) предназначен для перевозки грузов и для буксировки прицепов по бездорожью. Платформа автомобиля приспособлена также для перевозки людей.

Завод - изготовитель: Завод имени Лихачева;

Марка: Зил 131

Колесная формула: 6 х 6

Масса перевозимого груза, кг: 5 000

Полная масса прицепа, кг: 6 500

Масса снаряженного автомобиля, кг: 6 460

Полная масса, кг: 11 685

Габаритные размеры, мм: 7 040 х 2 500 х 2 975

Двигатель: ЗИЛ-5081

Количество и расположение цилиндров: V-образное

Рабочий объем, л: 6

Мощность при 2600 мин-1, л.с.: 150

Крутящий момент при 1800 мин^-1, Н·м: 41

Топливо: бензин

Шины: 12.00 х 20

Кабина: цельнометаллическая, закрытая, трехместная

Платформа: деревянная, задний борт откидной

Глубина преодолеваемого брода, м: 1,4

Максимальная скорость, км/ч: 80

Тормозной путь со скоростью 40 км/ч, м: 14

Расход топлива при скорости 40 км/ч, л/100 км: 40

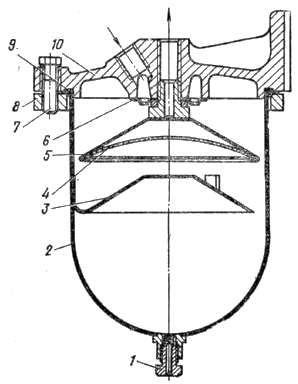

2. Разобрать топливный фильтр грубой очистки системы питания двигателя КАМАЗ-740, промыть фильтрующий элемент, собрать фильтр (норматив №14).

• с лейте топливо из фильтра, ослабив пробку 1 сливного отверстия;

• выверните четыре болта 7 крепления стакана к корпусу фильтра и снимите стакан 2 вместе с фланцем 8; выверните фильтрующий элемент из корпуса; промойте сетку 4 фильтрующего элемента и полость стакана бензином или дизельным топливом, продуйте сжатым воздухом;

• наденьте на фильтрующий элемент уплотнительную шайбу, распределитель 6 и вверните фильтрующий элемент в корпус;

• установите стакан фильтра и закрепите его болтами; затяните пробку сливного отверстия; убедитесь в отсутствии подсоса воздуха через фильтр на работающем двигателе; при необходимости устраните подсос подтягиванием болтов крепления стакана к корпусу.

3. Удалить конденсат из пневмопривода тормозов и системы регулирования давления воздуха в шинах автомобиля КАМАЗ-4310 (норматив №59).

Е жедневно (по окончании смены) сливайте конденсат из ресиверов при номинальном давлении воздуха в системе, отведя в сторону шток сливного крана (рис). Не тяните шток вниз и не жмите его вверх.

Повышенное содержание масла в конденсате указывает на неисправность компрессора.

При замерзании конденсата в ресиверах прогрейте их горячей водой или теплым воздухом. Нельзя пользоваться для прогрева открытым пламенем.

После слива конденсата доведите давление воздуха в пневмосистеме до номинального.

Билет №12

1. Выявить и устранить неисправность двигателя КАМАЗ-740, вызывающую снижение мощности, неустойчивую работу.

• Засорение воздухоочистителя или колпака воздухозаборника;

• Недостаточная подача топлива;

• Нарушение регулировки угла опережения впрыскивания топлива;

• Засорение форсунки (закоксовка отверстий распылителя, зависание иглы) или нарушение ее регулировки.

• Нарушение регулировки привода рычага управления регулятором (рычаг управления не доходит до болта ограничения максимальной частоты вращения коленчатого вала) ;

• Поломка пружины толкателя ТНВД;

• Попадание грязи между седлом и клапаном топливоподкачивающего насоса или поломка пружины;

• Нарушение герметичности нагнетательных клапанов ТНВД или поломка пружины;

• Заклинивание плунжера секции ТНВД;

• Нарушение регулировки тепловых зазоров в механизме газораспределения;

• Разгерметизация полости мембраны или повреждение мембраны корректора по давлению наддувочного воздуха;

• Ослабление крепления или поломка трубки высокого давления;

• Плохая компрессия из-за неисправностей цилиндропоршневой группы или неплотного прилегания клапанов газораспределения к седлам;

• Загустевание топлива;

• Низкое давление нагнетаемого воздуха (Утечка воздуха через соединения впускного коллектора с головками цилиндров, патрубками, турбокомпрессорами и компрессором. Прорыв газов в соединениях выпускного коллектора и корпуса турбины. Заедание ротора турбокомпрессора. Загрязнение выпускного тракта, проточных частей компрессора и турбины).

2. Проверить действие стояночного тормоза КАМАЗ-4310.

• Запустить двигатель, проверить и довести давление в тормозной системе до нормы не ниже 6. 5 атмосфер

• Повернуть рукоятку ручного тормозного крана справа от водителя . При этом сработают, затормозят тормозные механизмы задней тележки 4-ре энергоаккумулятора и загорится контрольная красная лампа стояночного тормоза на панели приборов;

• Затем, включив 1-ю передачу, начать движение. При исправной стояночной системе, в момент начала движения, двигатель заглохнет и автомобиль останется на месте.

• Для растормаживания энергоаккумуляторов, ручку тормозного крана следует вернуть в исходное положение, при этом должна погаснуть контрольная лампа стояночного тормоза.

3. Проверить и отрегулировать свободный ход педали сцепления автомобиля КАМАЗ-4310 / УРАЛ-4320 (норматив №38).

Свободный ход педали, соответствующий началу работы главного цилиндра, должен составлять 6-12 мм. Замеряйте его в средней части площадки педали сцепления. Если свободный ход выходит за пределы, указанные выше, отрегулируйте зазор между поршнем и толкателем поршня главного цилиндра.

Зазор между поршнем и толкателем поршня главного цилиндра регулируйте эксцентриковым пальцем 6 (рис. 51), который соединяет верхнюю проушину толкателя 7 с рычагом 5 педали. Регулируйте зазор при положении, когда оттяжная пружина прижимает педаль сцепления к верхнему упору 4. Поверните эксцентриковый палец так, чтобы перемещение педали от верхнего упора до момента касания толкателем поршня составило 6—12 мм, затем затяните и зашплинтуйте корончатую гайку.

Полный ход педали сцепления должен составлять 185—195 мм.
